7. Produktbeschreibung
KBox A-101 – Benutzerhandbuch (Version 1.00)
7.5.
DC-Stromversorgung über Phoenix-Stecker
Die KBox A-101 kann über ein DC-Stromversorgungskabel an eine DC-Stromquelle angeschlossen werden (nur der Phoenix-
Power-Stecker wird mitgeliefert).
7.5.1.
DC Power-Stecker
Die KBox A-101 wird mit einem 3-poligen Phoenix-DC-Stecker ausgeliefert. Für den Anschluss an eine DC-Stromquelle
muss ein geeignetes DC-Stromversorgungskabel vorbereitet und an diesen Stecker angeschlossen werden.
Die Länge des DC-Stromversorgungskabels darf 10 m nicht überschreiten.

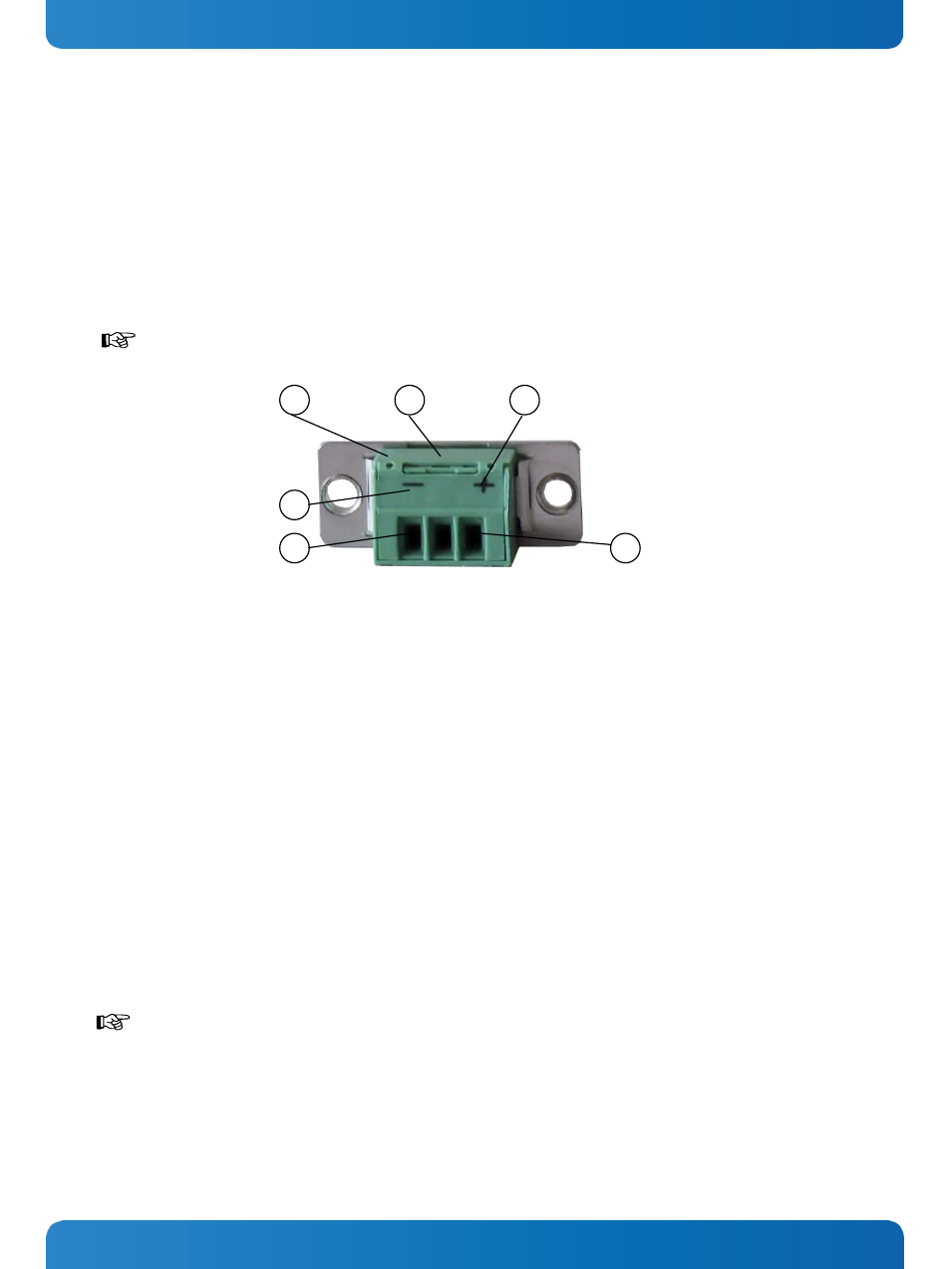

Abb. 20: Phoenix Power-Stecker mit „Plus” und „Minus“-Markierung
1
3-poliger Phoenix-Stecker
2
Abdeckung der Klemmschrauben
3
„Minus“-Markierung
4
„Plus“-Markierung
5
Öffnung für das „Minus“-Kabel
6
Öffnung für das „Plus“-Kabel
1. Schneiden Sie zwei isolierte Kabel [AWG18 (∅ bis zu 1 mm
2
)] in der benötigten Länge zu und entfernen Sie an jedem
Ende ca. 5 –7 mm der Isolierung.
2. Verdrillen Sie die abisolierten Kabelenden und versehen Sie die verdrillten Kabelenden mit Aderendhülsen.
3. Öffnen Sie die Abdeckung der Kabel-Klemmschrauben.
4. Lösen Sie die beiden Klemmschrauben für das “+” und das “-“ Kabel weit genug, um die Enden der vorbereiteten Kabel
durch die Öffnungen bis in die Kabelklemmen einführen zu können.
5. Stecken Sie die Kabel in die jeweilige Klemme des Phoenix-Steckers. Achten Sie auf die richtige Polarität der Kabel.
6. Ziehen Sie die Klemmschrauben fest, um die Kabel in den Klemmen zu sichern.
7. Schließen Sie die Abdeckung des Phoenix-Steckers.
Die freien Enden der beiden DC-Kabel müssen entsprechend vorbereitet und an die DC-Stromquelle
angeschlossen werden.
3
1
2
4
5
6
20
