11. Technische Daten
KBox A-101 – Benutzerhandbuch ( Version 1.00)
11.2.2.
Maßangaben für Wand- und Tischmontage
Für eine ausreichende Luftzirkulation rund um das Gerät, empfehlen wir in dem gekennzeichnetem
Einschränkungsbereich (ringsum der Kühlrippen des Chassis) keine andere Vorrichtungen bzw. Geräte
aufzustellen (anzubringen) (siehe Abb. 36).
Der mit „100 mm“ gekennzeichnetem Einschränkungsbereich (an der Front- und Rückseite der Plattform)
ist für Kabelverbindungen reserviert (siehe Abb. 37).

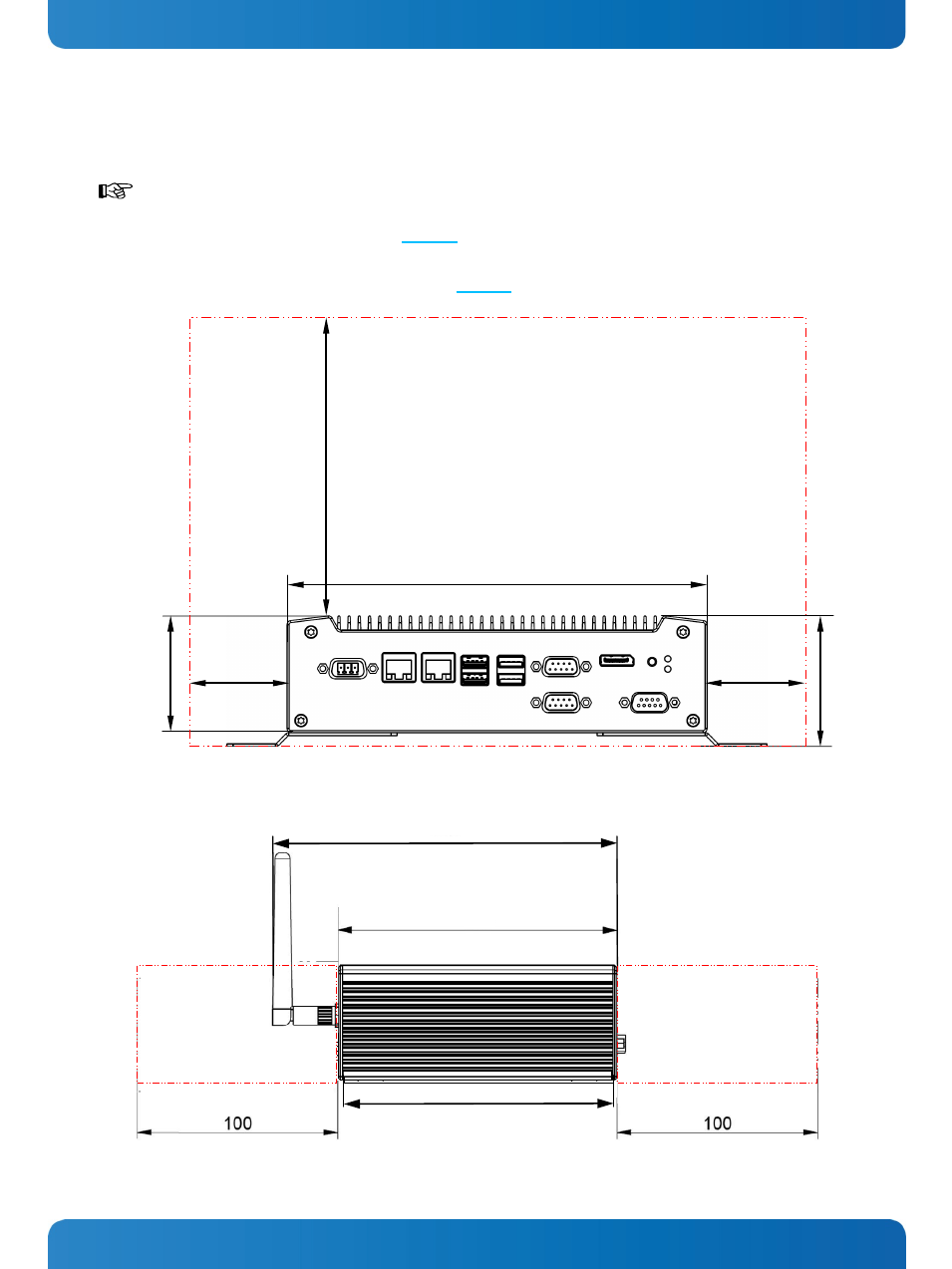

Abb. 36: Maßangaben in der Frontansicht (Wand- oder Tischmontage)
Abb. 37: Maßangaben an der seitlichen Ansicht (Wand- oder Tischmontage)
210
50
50
150
58
65
GESPERRTER BEREICH
(Luftzirkualtion)
173
140
135,5
GESPERRTER BEREICH
(Anschlüsse)
GESPERRTER BEREICH
(Anschlüsse)
