8. Inbetriebnahme
KBox A-101 – Benutzerhandbuch ( Version 1.00)
8. Inbetriebnahme
Die Nennspannung der Spannungsversorgung muss mit den Nennspannungsangaben auf dem Typenschild
übereinstimmen.
8.1.
An DC-Versorgungsstromkreis anschließen
Die DC IN-Gleichspannungseingangsbuchse (Abb. 9, Pos. 1) befindet sich an der Frontseite der KBox A-101.
Die KBox A-101 kann an einen DC-Versorgungsstromkreis (siehe Abb. 21) mittels eines DC-Strom-
versorgungskabels und des mitgelieferten Phoenix-Power-Steckers (siehe Abb. 20) angeschlossen werden.
Auch wenn Sie die KBox A-101 mit dem Power-Taster (Abb. 10, Pos. 1) ausschalten, liegt weiterhin eine 5V
Standby-Spannung auf dem SBC an.
Es muss sichergestellt sein, dass die KBox A-101 über eine 2-polige Trennvorrichtung ein- und
ausgeschaltet werden kann. Diese Trennvorrichtung muss leicht zugänglich sein.
Die DC-Stromversorgung muss die Anforderungen an SELV (Safety Extra Low Voltage) nach EN60950-1
erfüllen.
8.1.1.
Anschluss der KBox A-101 an einen DC-Versorgungsstromkreis

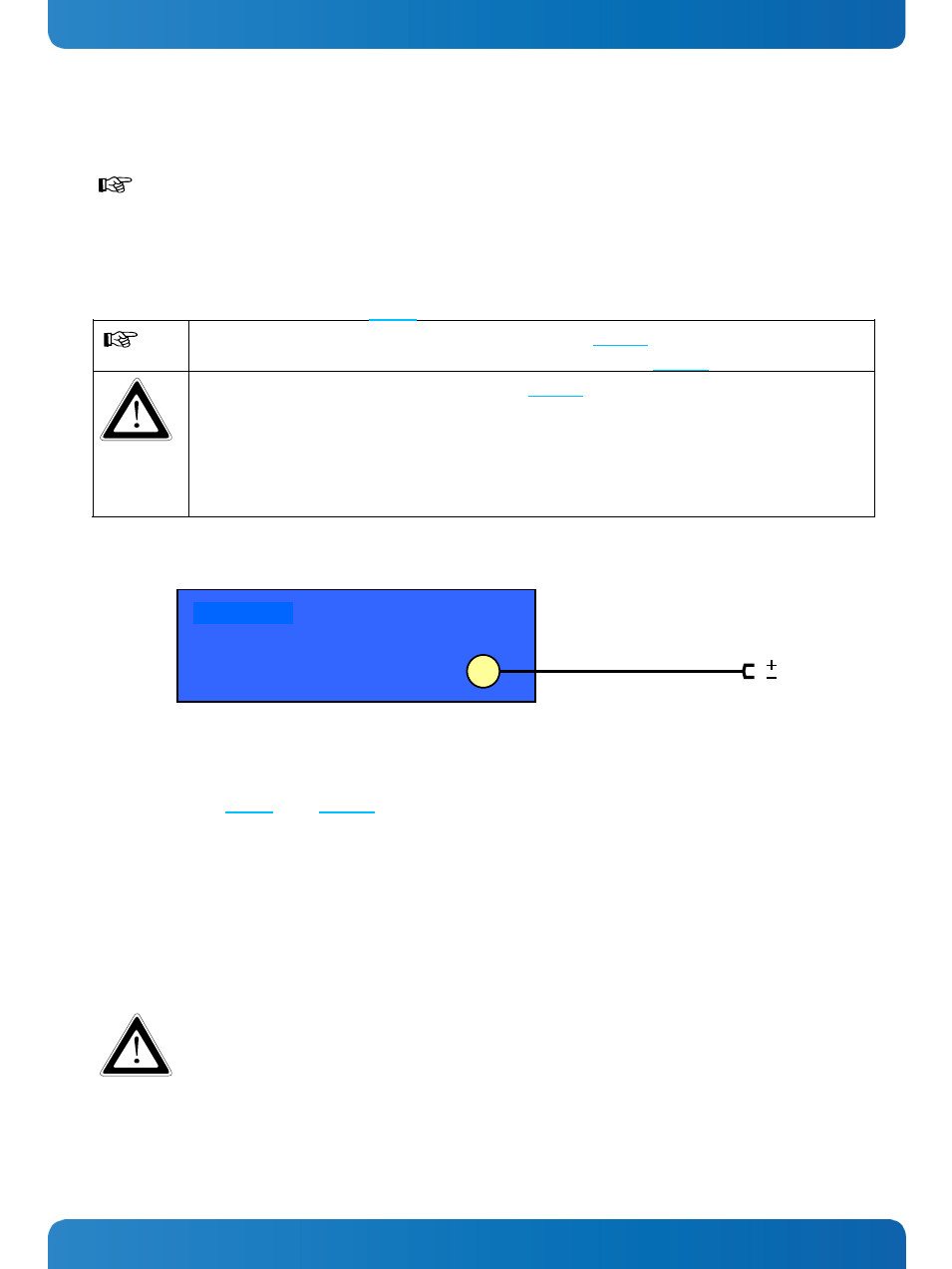

Abb. 21: Anschluss der KBox A-101 an einen DC-Versorgungsstromkreis mittels des DC-Anschlusskabels
Um die KBox A-101 an einen entsprechenden DC-Versorgungsstromkreis anzuschließen gehen Sie wie folgt vor:
1. Schließen Sie das DC-Stromversorgungskabel mit montiertem Phoenix-Power-Stecker an die DC IN-Gleichspannungs-
eingangsbuchse (Abb. 9, Pos. 1, Abb. 11, Pos. 2) der KBox A-101 an. Die DC IN-Gleichspannungseingangsbuchse
befindet sich an der Frontseite und ist mit „24V
"
“ beschriftet.
2. Der DC-Versorgungsstromkreis muss über eine 2-polige Trennvorrichtung ausgeschaltet sein, um sicherzustellen dass
keine Spannung an den Anschlussklemmen während des Anschlussverfahrens vorhanden ist.
3. Schließen Sie das andere Ende des DC-Stromversorgungskabels an die Anschlüsse des DC-Versorgungsstromkreises an.
Achten Sie dabei auf die Polarität der Anschlüsse.
4. Schalten Sie den DC-Versorgungsstromkreis über die Trennvorrichtung wieder ein.
Es muss sichergestellt sein, dass die KBox A-101 über eine leicht zugängliche, 2-polige
Trennvorrichtung (im DC-Versorgungsstromkreis des Gebäudes) ein- und ausgeschaltet werden kann
(z. B. Überlastschutzschalter).
CB 511
24 V=
DC IN
KBox A-101
