9. Aufstellen der KBox A-101
KBox A-101 – Benutzerhandbuch (Version 1.00)
9.2.3.
Halterung für Hutschienenmontage
Die Halterung für Hutschienenmontage wird verwendet, um die KBox A-101 auf einer Hutschiene zu befestigen (z. B.
einem Schaltschrank).
Die Hutschienenmontage der KBox A-101 ist nur in horizontaler Ausrichtung möglich. Es ist frei wählbar,
welche Seite nach oben oder nach unten zeigen soll (2 Betriebslagen). Die Halterung muss entsprechend
der gewünschten Betriebslage so an der Rückseite der KBox A-101 montiert werden, dass sich die Nut zum
Einhängen in die Hutschiene oben befindet (siehe auch Abb. 30 und Abb. 31).

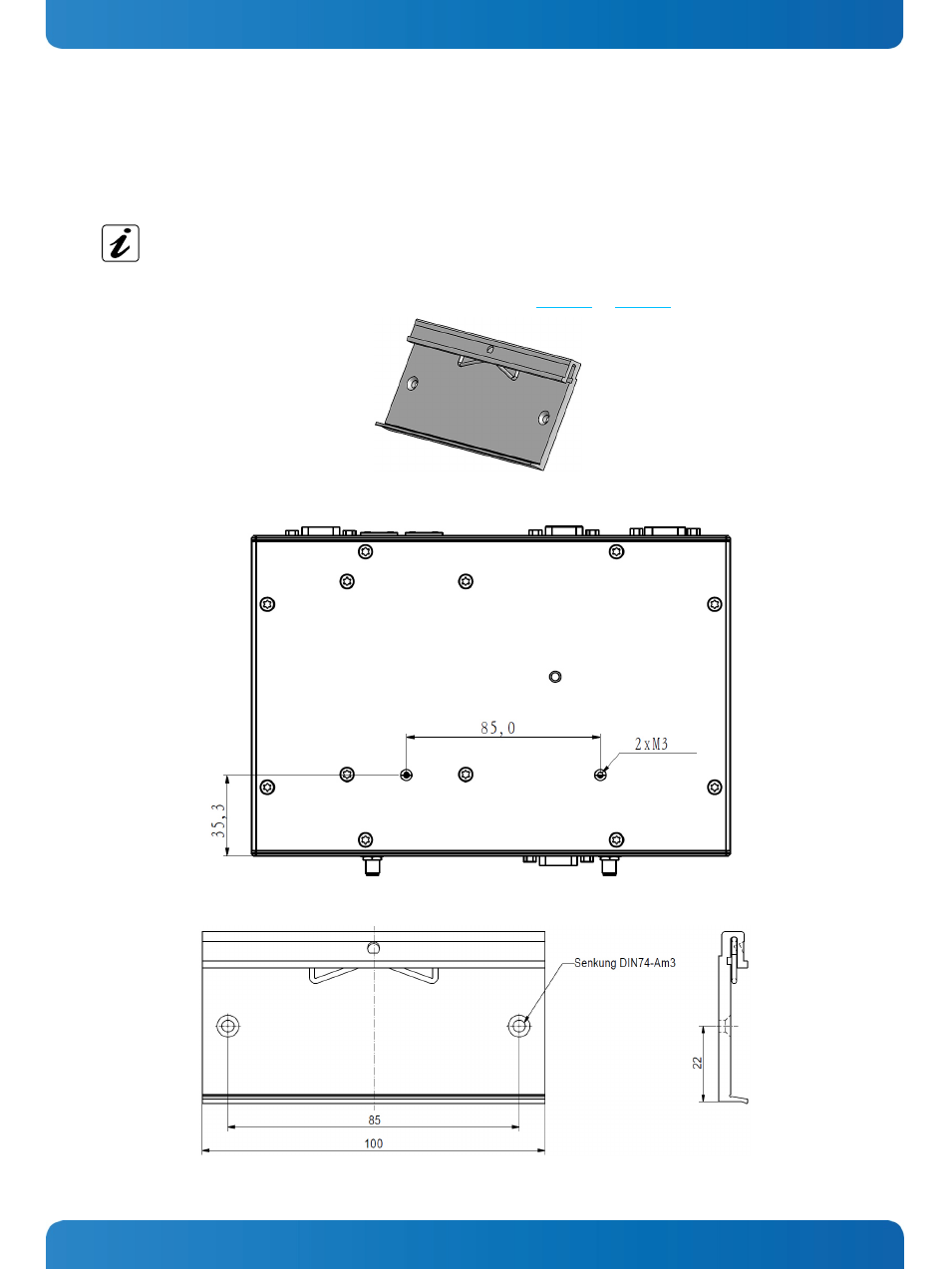

Abb. 29: Halterung für Hutschienenmontage
Abb. 30:Gewindebohrungenzur Befestigung der Halterung für Hutschienenmontage
Abb. 31: Details der Halterung für Hutschienenmontage
