7. Produktbeschreibung
KBox A-101 – Benutzerhandbuch ( Version 1.00)
7.1.3.
Schnittstellen an der Frontseite

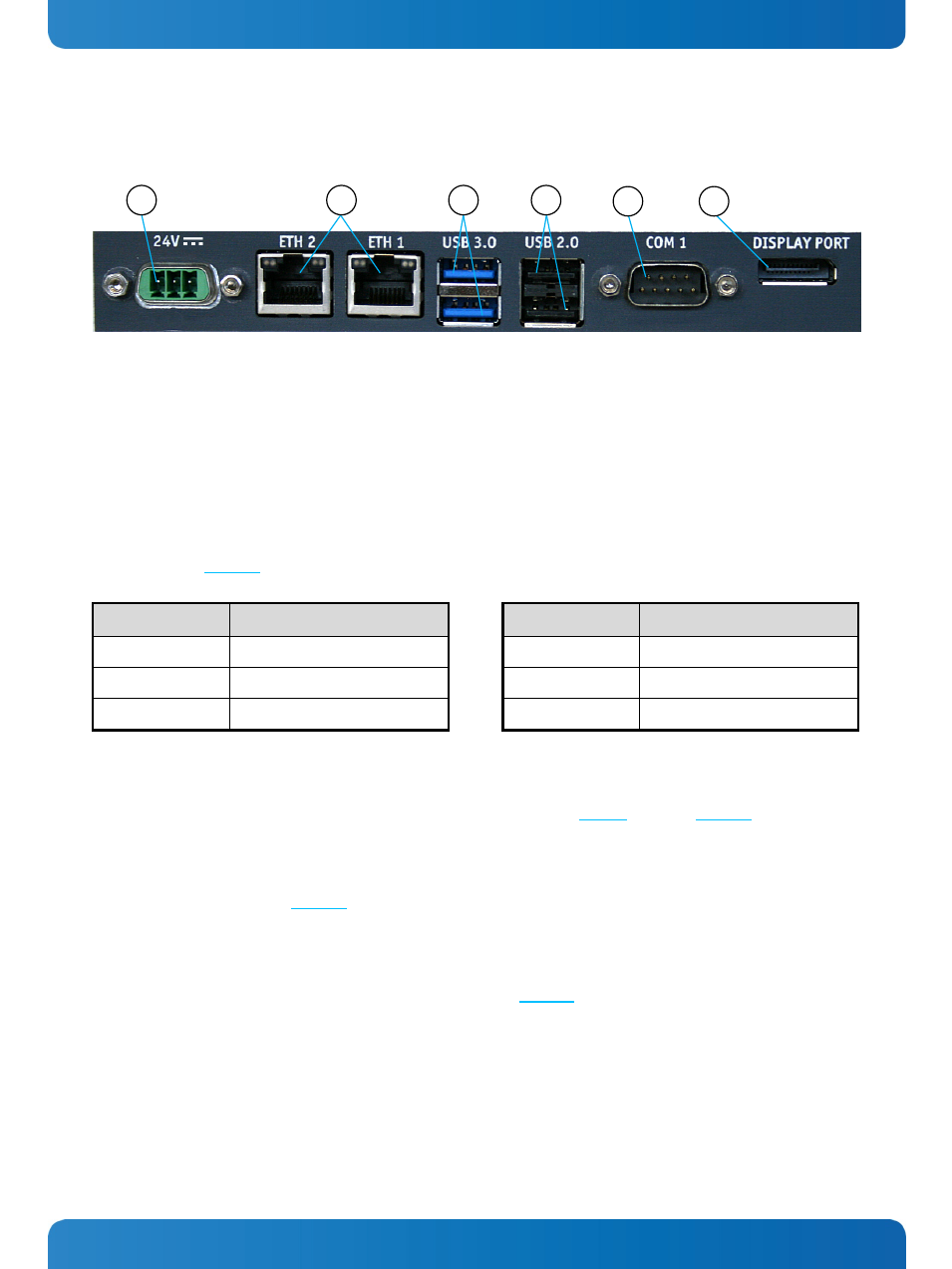

Abb. 11: Externe Schnittstellen des integrierten SBCs
1
DC Power Connector
2
2x LAN-Schnittstelle (RJ45) (10/100/1000Mbps)
3
2x USB 3.0-Schnittstelle
4
2x USB 2.0-Schnittstelle
5
Serielle Schnittstelle (COM 1) als RS232
6
Display Port Connector
7.1.3.1.
LAN-Schnittstellen (ETH1, ETH2)
Diese Anschlüsse (Abb. 11, Pos. 2) sind als RJ45-Buchsen mit integrierten LEDs ausgeführt und bieten eine
Übertragungsgeschwindigkeit von 10/100/1000Mbps.
Linke LED-Farbe
Link Status
Rechte LED-Farbe Link Geschwindigkeit
Aus
Kein Link
Aus
10 Base-T
Gelb
Link ist hergestellt
Grün
100 Base-T
Gelb blinkend
Link ist hergestellt
Grün blinkend
1000 Base-T
7.1.3.2.
USB-Schnittstellen
Das System ist mit zwei USB 2.0 und zwei USB 3.0 Schnittstellen ausgestattet (Abb. 9, Pos. 2 und Abb. 11, Pos. 3 und 4) An
die USB-Schnittstellen können verschiedene USB-Geräte angeschlossen werden.
7.1.3.3.
Serielle Schnittstelle (COM 1)
Die serielle Schnittstelle COM 1 (Abb. 11, Pos. 5) ist als 9-poliger D-SUB-Stecker ausgeführt, RS232 konfiguriert und
ermöglicht den Anschluss eines seriellen Peripheriegeräts.
7.1.3.4.
Display Port Anschluss
Ein externer (digitaler) Monitor kann an den DisplayPort-Connector (Abb. 11, Pos. 6) angeschlossen werden.
+
N.C.
-
1
2
3
4
5
6
