Benutzerhandbuch K&F SEQUENZA 10 N/W/B & Flugrahmen
KLING & FREITAG GMBH © 2014 Version Version 6.1 Seite 18 von 73
7. Bedienung der Kugelsperrbolzen
Die Kugelsperrbolzen sind mit Sperrkugeln versehen. Indem Sie auf den Knopf in der Mitte
des Pins drücken können diese Kugeln entsperrt werden. Dann lässt sich der Pin einstecken,
bzw. herausziehen. Solange der Knopf in der Mitte des Pins nicht gedrückt ist, darf sich der
Pin nicht herausziehen lassen.

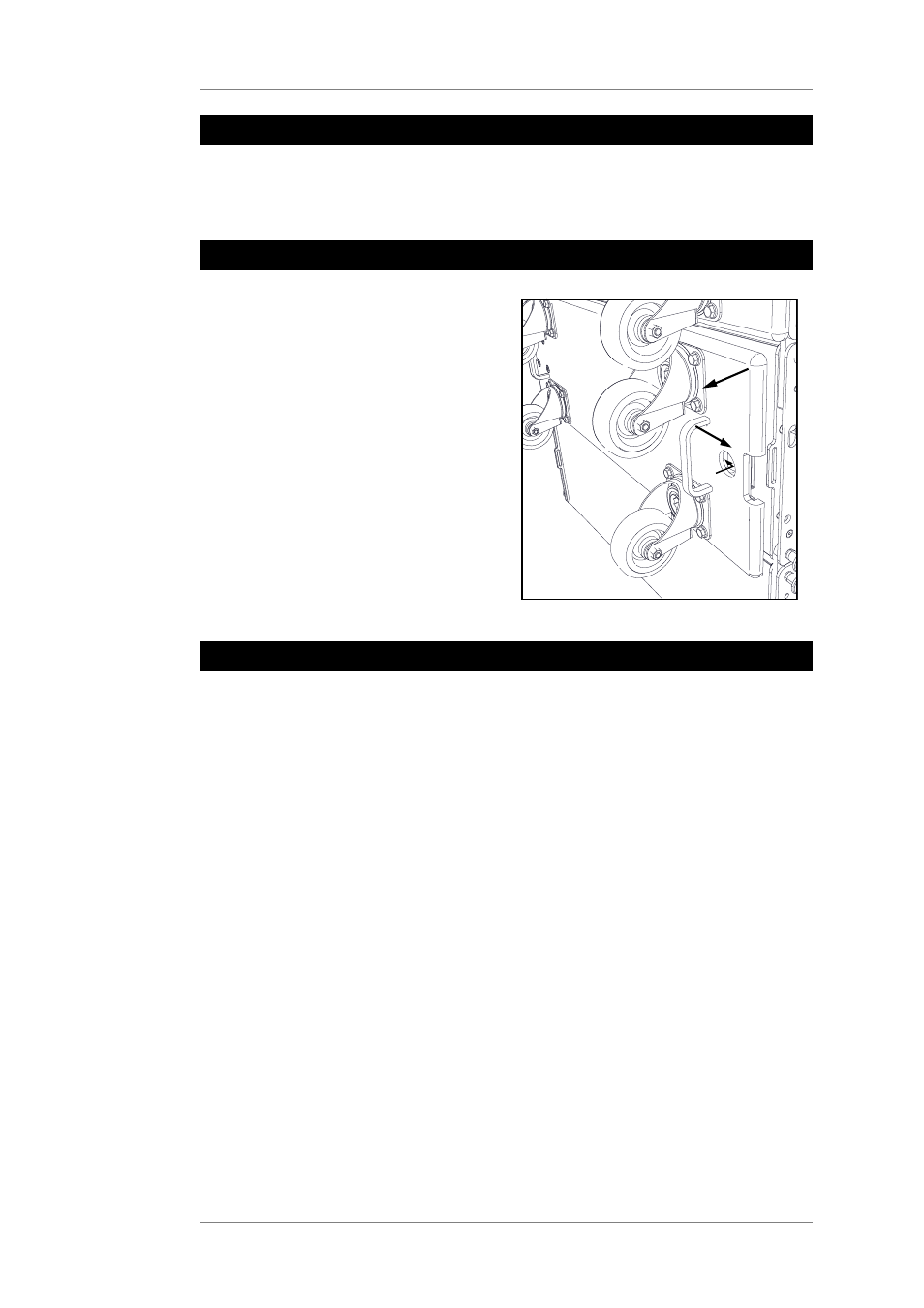

8. Entfernen des Transportdeckels
Zum Entfernen des Transportdeckels
drücken Sie den Riegel in der runden
Öffnung in Richtung Mitte des
Transportdeckels (1), ziehen den
Transportdeckel an der Seite des Riegels
ein wenig an sich heran (2) und entfernen
den Deckel zur Seite (3).
Ziehen Sie die Transportdeckel dabei nicht
zu sehr zu sich, da die Haltelasche an der
anderen Seite des Deckels sonst verbiegen
kann.
1
2
3
9. Positionierung der Lastadapter
Sie können mit der Simulationssoftware CON:SEQUENZA einsträngige und zweisträngige
Aufhängungen berechnen. Für die einsträngige Aufhängung verwenden Sie einen
Lastadapter. Für die zweisträngige Aufhängung verwenden Sie zwei Lastadapter.
Die Bohrungen am Flugrahmen, in die die Lastadapter einzusetzen sind, werden mit
der Simulationssoftware CON:SEQUENZA festgelegt. Entnehmen Sie die Vorgaben
dem entsprechenden Ausdruck der Berechnungen. Die Angabe der Bohrung in der
Simulationssoftware bezieht sich auf die Bohrung im Lastadapter, die zur Vorderseite
des Rahmens zeigt. Die Vorderseite des Rahmens ist durch einen Aufkleber (Front)
gekennzeichnet.
