7.

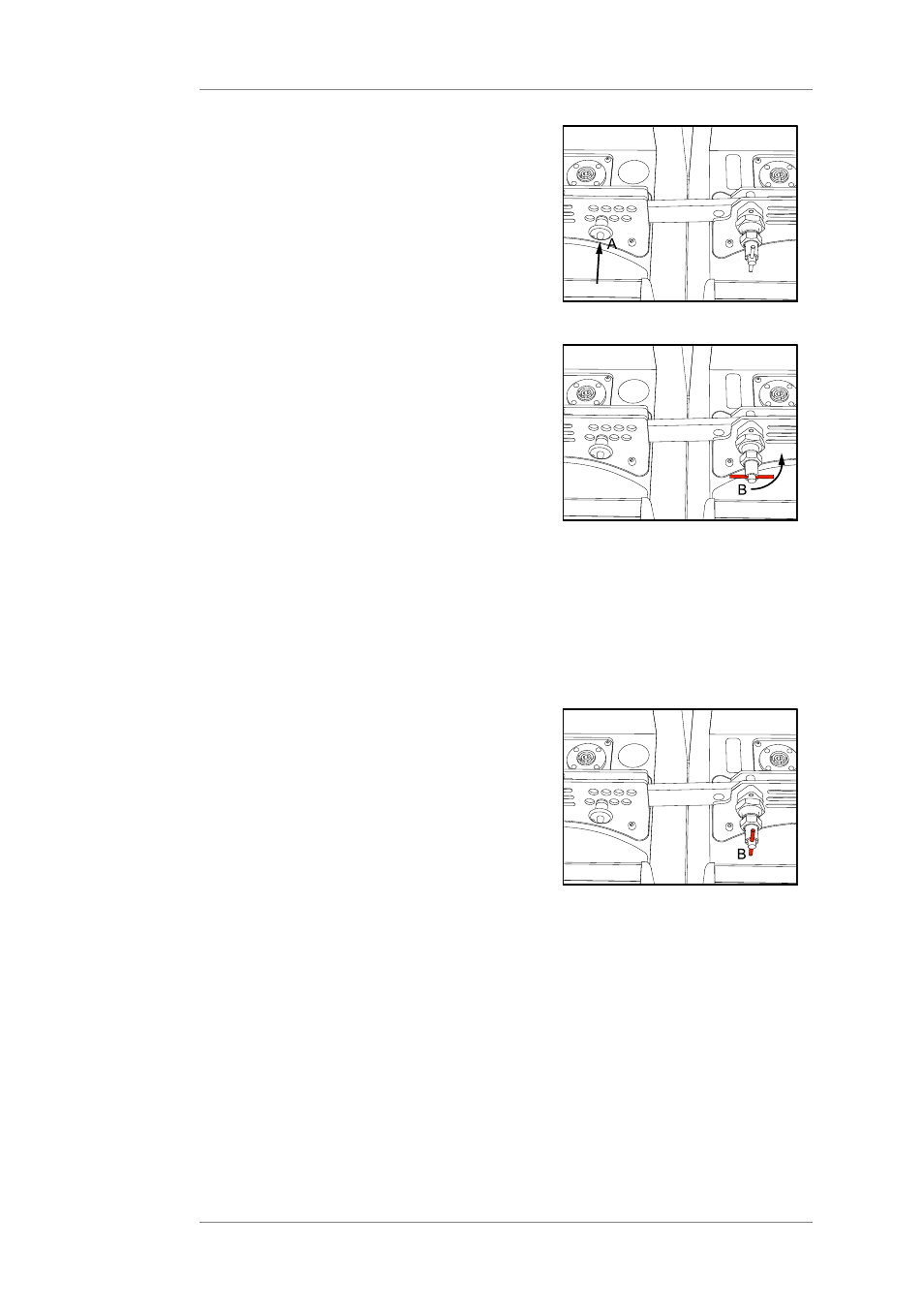

Bringen Sie die Bohrung in der
Verbindungslasche in Deckung
mit der Bohrung, die mit dem
gewünschten Winkelgrad
gekennzeichnet ist.
Stellen Sie die Verbindung mit
dem Quick Release Pin (A) her und
kontrollieren Sie diesen auf Sitz und
Arretierung.
8.
Arrays mit einer maximalen Länge
von 5m (entspricht einem Array aus
maximal 16 x SEQUENZA 10 N/W
inkl. Flugrahmen):
Drehen Sie alle Federbolzen (B)
um 90° in eine waagerechte
Position (geschlossen), so dass
sie in die Führungsschiene des
Federbolzengehäuses einrasten.
Die Federbolzen sind jetzt jedoch
noch nicht in die Bohrung der
hinteren Verbindungslasche
eingeschnappt. Die Federbolzen
sind jedoch soweit vorbereitet, dass
sie beim Hochziehen des Arrays
automatisch einschnappen und
eine formschlüssige Verbindung
in der gewählten Winkelstellung
herstellen.
Arrays mit einer Länge von mehr
als 5m (entspricht einem Array aus
mehr als 16 x SEQUENZA 10 N/W
inkl. Flugrahmen):
Belassen Sie die Federbolzen (B) in
der senkrechten Position.
