11.1 Abbau Array mit SEQUENZA 10 N/W und mehr als 5m Länge
1. Setzen Sie die jeweiligen Transportdeckel wieder auf, wenn die Lautsprecher auf
Arbeitshöhe hängen.
2.

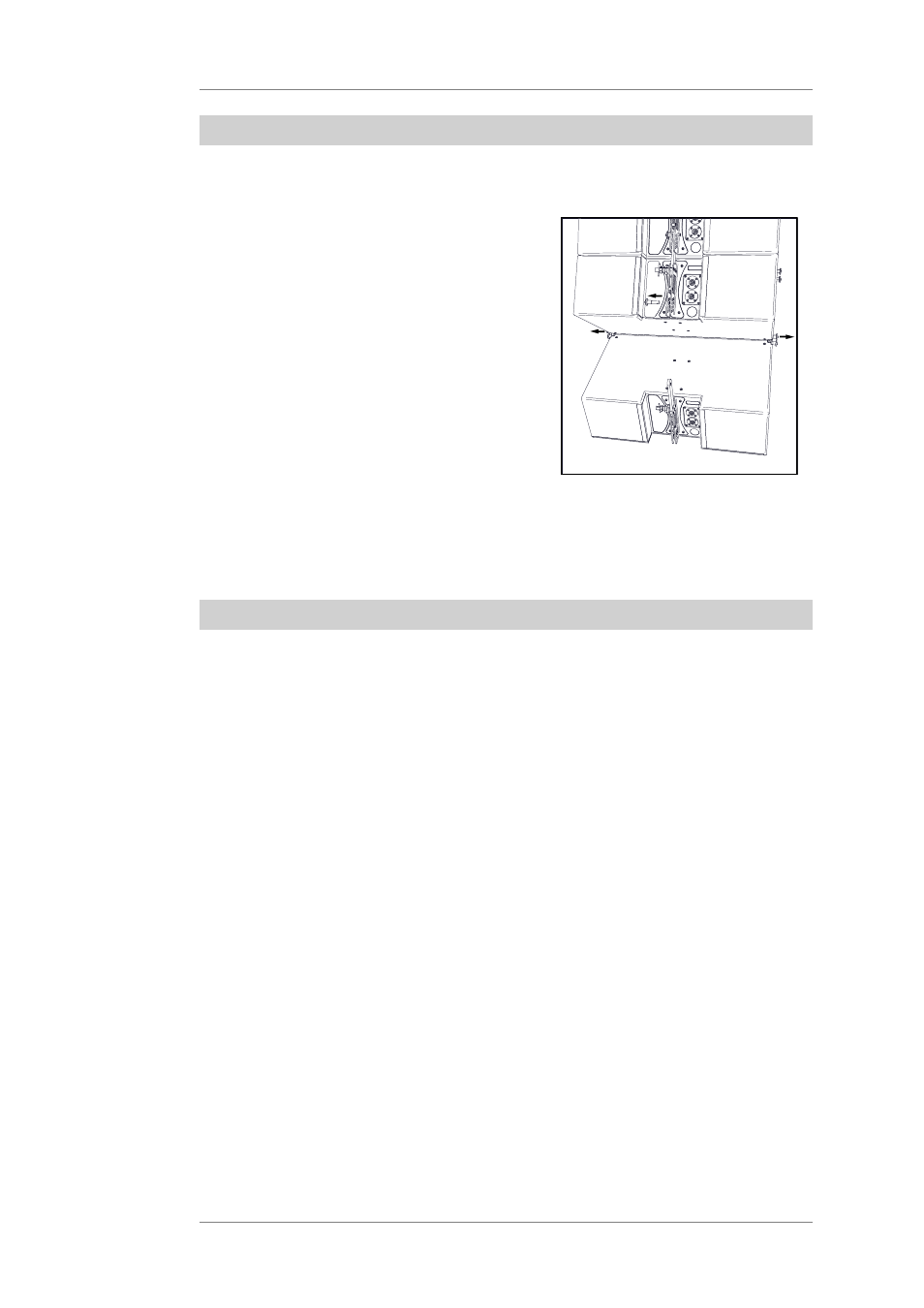

Kurz bevor der unterste
Lautsprecher den Boden berührt,
halten Sie den Lautsprecher mit
zwei Personen an den Griffmulden
fest.
Lösen Sie zuerst den hinteren
Quick Release Pins (1) und
fangen den Lautsprecher beim
Herunterschwingen durch das
Halten in den Griffmulden ab.
Lösen Sie dann die unteren
vorderen Quick Release Pins des
nächst höheren Lautsprechers (2)
und nehmen Sie den untersten
Lautsprecher ab.
1
2
2
3. Bauen Sie Sie auf diese Weise so viele Lautsprecher ab, bis das Array eine verbleibende
Länge von maximal 5m hat (Bei Arrays aus ausschließlich SEQUENZA 10 N/W Systemen
entspricht das einer Anzahl von 16 Lautsprechern). Danach gehen Sie vor, wie im
nachfolgenden Unterkapitel Abbau Array mit SEQUENZA 10 N/W und 5m Maximallänge
beschrieben.
11.2 Abbau Array mit SEQUENZA 10 N/W und 5m Maximallänge
1. Wenn alle vier Rollen eines SEQUENZA 10 N/W-Lautsprechers aufgesetzt haben, ziehen
Sie leicht am jeweiligen Federbolzen, bis er gängig ist.
Während des Ablassens gibt es, beginnend mit dem untersten Lautsprecher, jeweils einen
Punkt, an dem die hintere Verbindung der Lautsprecher kraftfrei ist. Ziehen Sie den
Federbolzen in diesem Moment heraus.
2. Bereiten Sie das SEQUENZA 10 System für den Transport vor:
• Lösen Sie nach dem kompletten Ablassen alle Quick Release Pins und schieben Sie die
Lautsprecher auseinander.
• Bei den SEQUENZA 10 N/W Systemen setzen Sie die Kugelsperrbolzen der hinteren
Verbindungsbleche in die 0° Position.
• Schieben Sie bei SEQUENZA 10 N/W Systemen alle hinteren Verbindungslaschen in
ihre Parkposition, so dass die Federbolzen wieder einschnappen. Zum Parken nutzen
Sie die nicht ganz durchgebohrte Bohrung in der hinteren Verbindungslasche.
• Ziehen Sie die vorderen Quick Release Pins und stecken Sie diese in die Parkposition
des Lautsprechergehäuses. Falls die Sicherungsschnüre an den Quick Release Pins
über die Lautsprecherseite ragen, drehen Sie die Quick Release Pins, so dass sich die
Sicherungsseile in den Mulden befinden. Damit schützen Sie die Sicherungsseile vor
Transportschäden.
• Schieben Sie die vorderen Verbindungslaschen in den Lautsprecher.
• Bauen Sie auch alle anderen verwendeten Komponenten so zurück, dass diese
während des Transport nicht überstehen und beschädigt werden können.
