10. Aufbau geflogen
10.1
Lautsprecherarray zusammenstellen
10.1.1
Array aus SEQUENZA 10 N/W
Die Einstellwinkel der einzelnen Lautsprecher werden mit der Simulations-Software
CON:SEQUENZA festgelegt. Entnehmen Sie die Vorgaben dem entsprechenden Ausdruck der
Berechnungen. Am hinteren Verbindungsblech der Lautsprecher sind die Bohrungen mit den
Winkelgraden gekennzeichnet.
Warnung
Kontrollieren Sie während des Aufbaus jeden Kugelsperrbolzen auf festen Sitz.

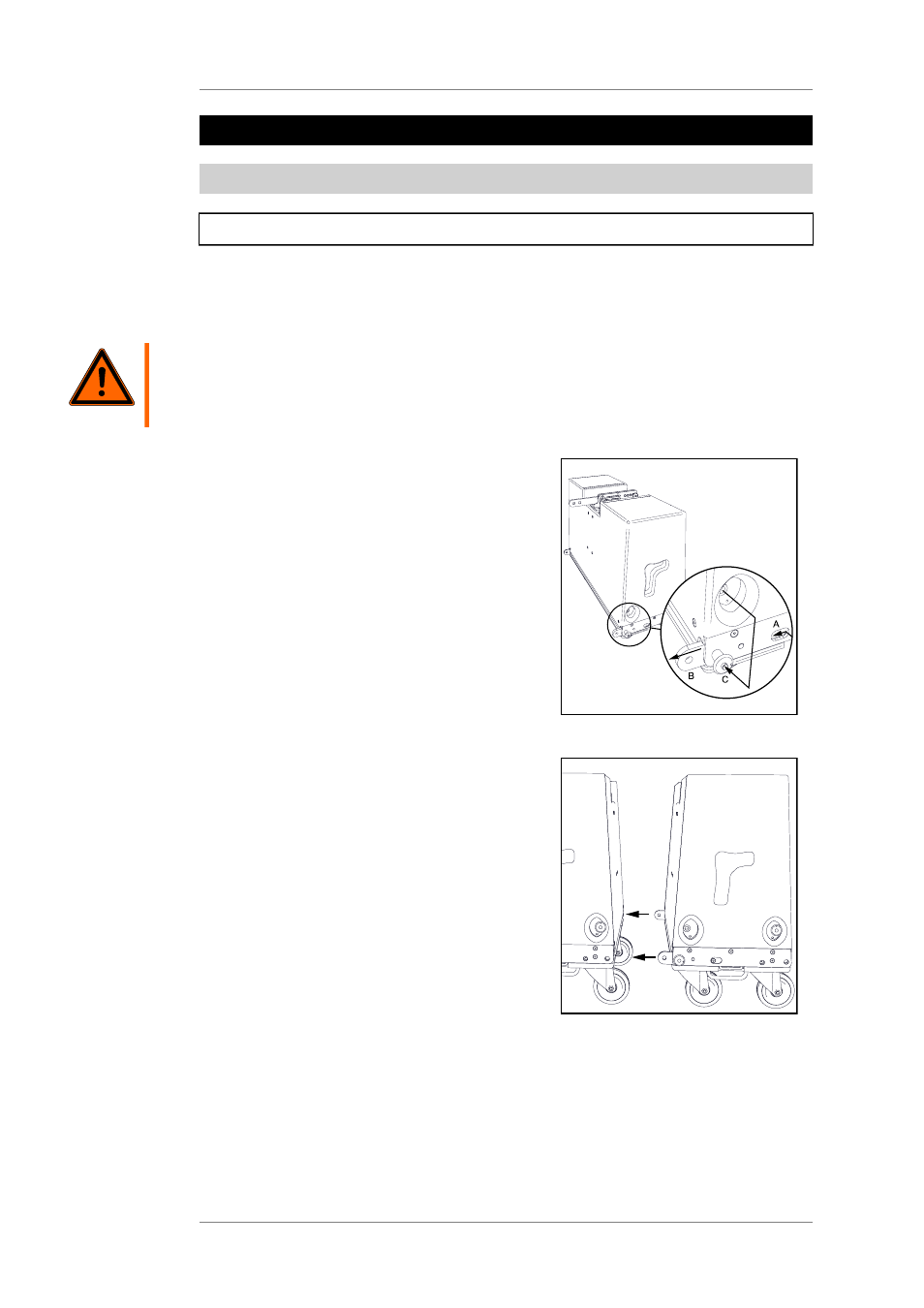

1.
Schieben Sie die vorderen
Verbindungslaschen aus dem
Lautsprecher, indem Sie in die
Eingriffsöffnung (A) greifen und ihn
nach vorne drücken.
Sichern Sie die Verbindungslaschen
(B) mit den Quick Release Pins (C).
2.
Schieben Sie die Lautsprecher
zusammen, so dass die
Verbindungslaschen in die vorderen
Verbindungsbleche ragen.
