Benutzerhandbuch K&F SEQUENZA 10 N/W/B & Flugrahmen
KLING & FREITAG GMBH © 2014 Version Version 6.1 Seite 37 von 73

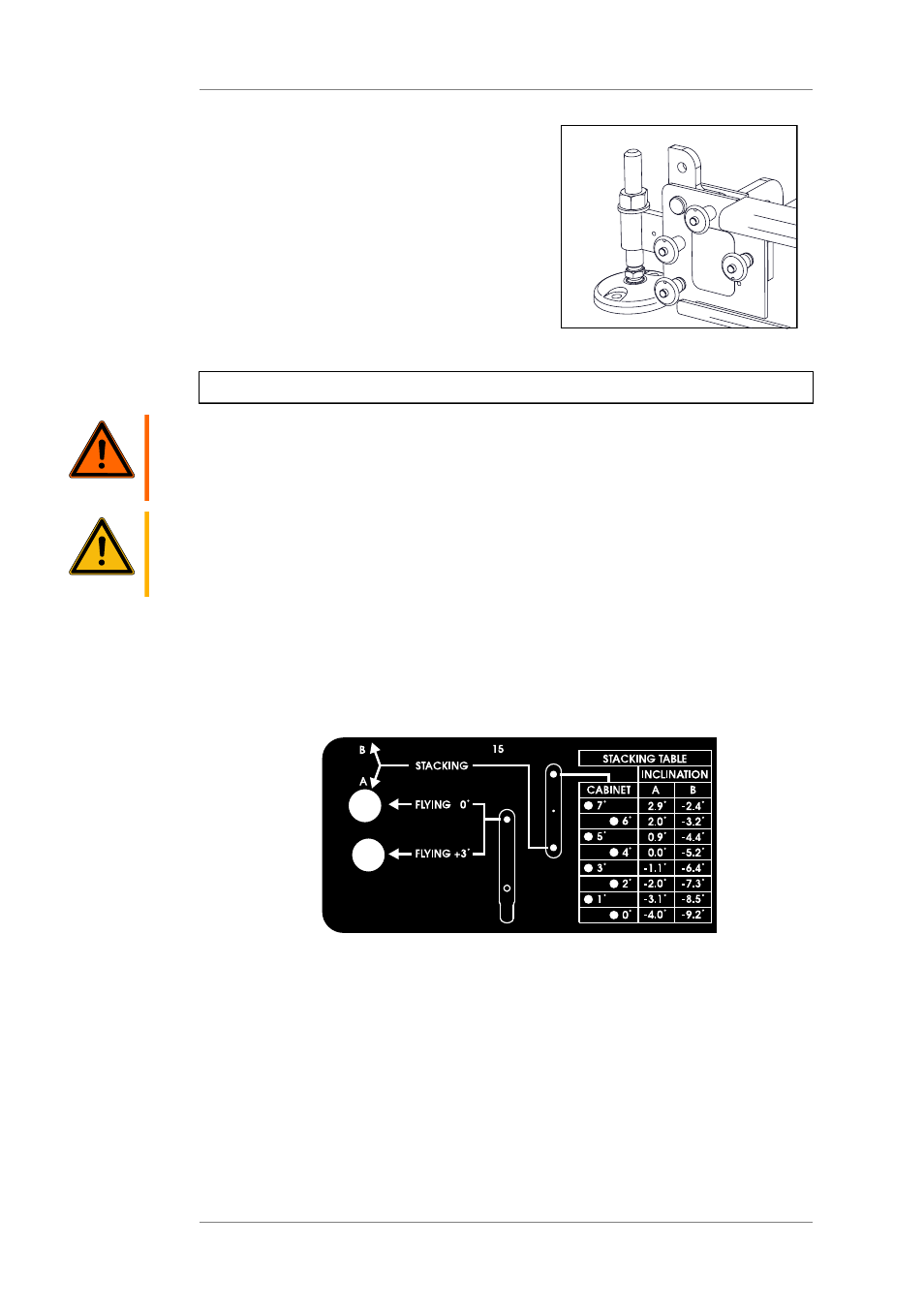

6.
Richten Sie den Rahmen aus.
Lösen Sie die Kontermutter (A)
oben mit einem Maulschlüssel,
Schlüsselweite 24. Drehen Sie die
Gewindestange (B) mit einem
Maulschlüssel, Schlüsselweite 17,
um die Höhe einzustellen. Ziehen
Sie die Kontermutter wieder an.
Das obere Ende des Gewindes ist
blind, damit die Kontermutter
nicht ganz entfernt werden kann.
Machen Sie das Gewinde nicht
wieder gängig.
A
B
12.1.2 Lautsprecher montieren
Warnung
Beachten Sie die Hinweise im Kapitel 'Sicherheitshinweise' ab Seite 11 und im dazu
gehörenden Unterkapitel 'Sicherheitshinweise zum Aufbau gestapelt' ab Seite 13.
Ein Stapeln der Lautsprecher auf dem Flugrahmen ist ohne die optionalen Gelenk-
Schwerlastfüße nicht zulässig!
Vorsicht
Kontrollieren Sie während des Aufbaus jeden Kugelsperrbolzen auf festen Sitz. Solange der
Knopf in der Mitte des Pins nicht gedrückt ist, darf sich der Pin nicht herausziehen lassen.
1. Die Vorgaben für den Neigungswinkel des untersten Lautsprechers auf dem Flugrahmen
erhalten Sie aus der Simulationssoftware CON:SEQUENZA. (Die Winkelangaben beziehen
sich jeweils auf die Mittelachse des Lautsprechers.)
Um die richtigen Bohrungen am Lautsprecher und am Flugrahmen für den gewünschten
Winkel zu ermitteln, suchen Sie in einer der beiden rechten Spalten den gewünschten
Winkel, siehe nachfolgende Abbildung.
2. Oben in der entsprechenden Spalte ist die Bohrung (A oder B) im Flugrahmen
angegeben, in die der Stacking Link eingesetzt werden muss.
3. In der Spalte "Cabinet" ist die Bohrung am hinteren Verbindungsblech des Lautsprechers
angegeben, in die der Stacking Link am Lautsprecher eingesetzt werden muss.
