Benutzerhandbuch K&F SEQUENZA 10 N/W/B & Flugrahmen
KLING & FREITAG GMBH © 2014 Version Version 6.1 Seite 39 von 73
9.

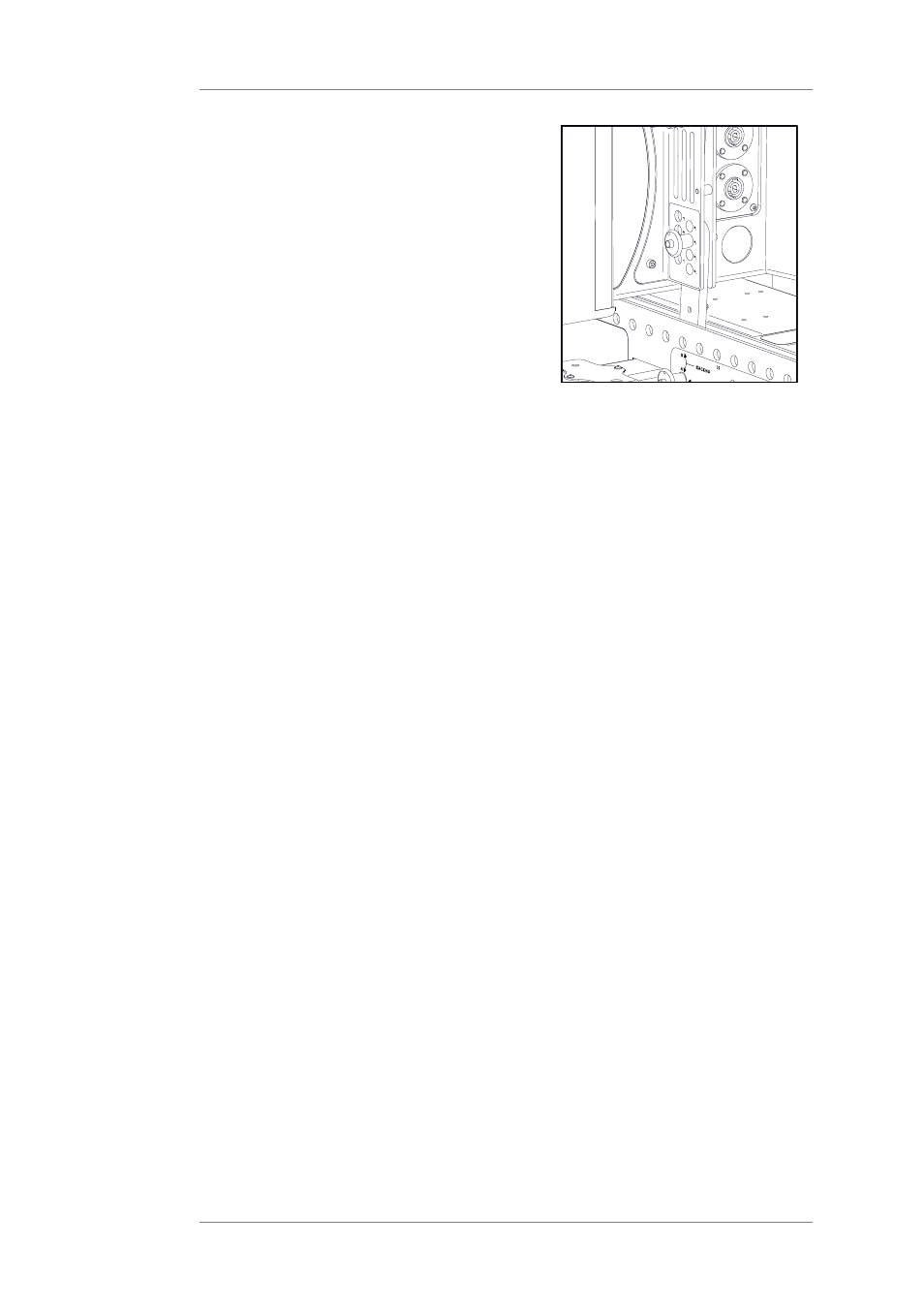

Heben Sie den Lautsprecher hinten
an, bringen Sie den Stacking Link
(A) in Deckung mit der Bohrung
für den gewünschten Winkel und
sichern Sie die Verbindung mit dem
Kugeltragbolzen (B).
A
B
10. Schieben Sie die vorderen Verbindungslaschen aus dem ersten Lautsprecher und sichern
Sie sie mit den Kugeltragbolzen.
11. Bereiten Sie den nächsten Lautsprecher wie in Schritt 2 - 3 beschrieben vor.
12. Setzen Sie den nächsten Lautsprecher auf und sichern Sie die vorderen Verbindungen mit
zwei Kugeltragbolzen.
13. Setzen Sie Verbindungslasche zwischen die Bohrungen für den gewünschten Winkel und
stellen Sie die Verbindung mit dem Kugeltragbolzen her.
14. Verfahren Sie mit den restlichen Lautsprechern entsprechend.
15. Verkabeln Sie das Array. Beachten Sie die Hinweise in Kapitel Anschluss ab Seite 46.
