Benutzerhandbuch K&F SEQUENZA 10 N/W/B & Flugrahmen
KLING & FREITAG GMBH © 2014 Version Version 6.1 Seite 30 von 73
6. Verkabeln Sie die Lautsprecher. Weitere Informationen siehe Kapitel 'Anschluss' auf
Seite 46. Detaillierte Informationen zum Anschluss der Lautsprecher und zur
Konfiguration des K&F-Systemverstärkers TOPAS oder des K&F SystemRacks finden Sie in
den entsprechenden Hardware Handbüchern. SEQUENZA 10
7. Fahren Sie fort, wie im Kapitel Array hochziehen ab Seite 30 beschrieben.
10.2 Array hochziehen
Warnung
Beachten Sie die Hinweise im Kapitel 'Sicherheitshinweise' ab Seite 11 und im dazu
gehörenden Unterkapitel 'Sicherheitshinweise zum Aufbau geflogen' ab Seite 11.
10.2.1 Arrays aus SEQUENZA 10 B
Diese Beschreibung gilt für maximal 12 miteinander verbundene SEQUENZA 10 B Systeme.
Mehr als 12 miteinander verbundene SEQUENZA 10 B dürfen nicht geflogen werden.
1. Befestigen Sie je verwendetem Lastadapter einen zugelassenen 3,25t Schäkel.
Sichern Sie den Schäkel gegen Selbstlösen (z.B. Splint).
2. Haken Sie den Lasthaken der Zugkette (z.B. des Motors) in den Schäkel des Lastadapters
und ziehen Sie das Array vorsichtig hoch.
3. Wenn die ersten Lautsprecher auf Arbeitshöhe sind, entfernen Sie die vorderen
Transportdeckel.
4. Damit sich das Array beim 'Hochfahren' nicht aufschaukeln kann, sichern Sie es. Ziehen
Sie das Array gleichmäßig und langsam in seine Betriebposition. Achten Sie dabei darauf,
dass sich Kettenzüge und Anschlagmittel nicht verhaken. Stellen Sie sicher, dass die
Lautsprecherkabel nicht gequetscht werden und sich nicht verfangen.
10.2.2 Arrays mit SEQUENZA 10 N/W und 5m Maximallänge
Diese Beschreibung gilt sowohl für Arrays, die nur aus SEQUENZA 10 N/W Systemen
bestehen, als auch für gemischte Arrays aus SEQUENZA 10 N/W und SEQUENZA 10 B,
die eine Gesamtlänge von 5m nicht überschreiten (Ein Array aus 16 x SEQUENZA 10 N/W
entspricht einer Länge von 5m).
1. Befestigen Sie je verwendetem Lastadapter einen zugelassenen 3,25t Schäkel.
Sichern Sie den Schäkel gegen Selbstlösen (z.B. Splint).
2.

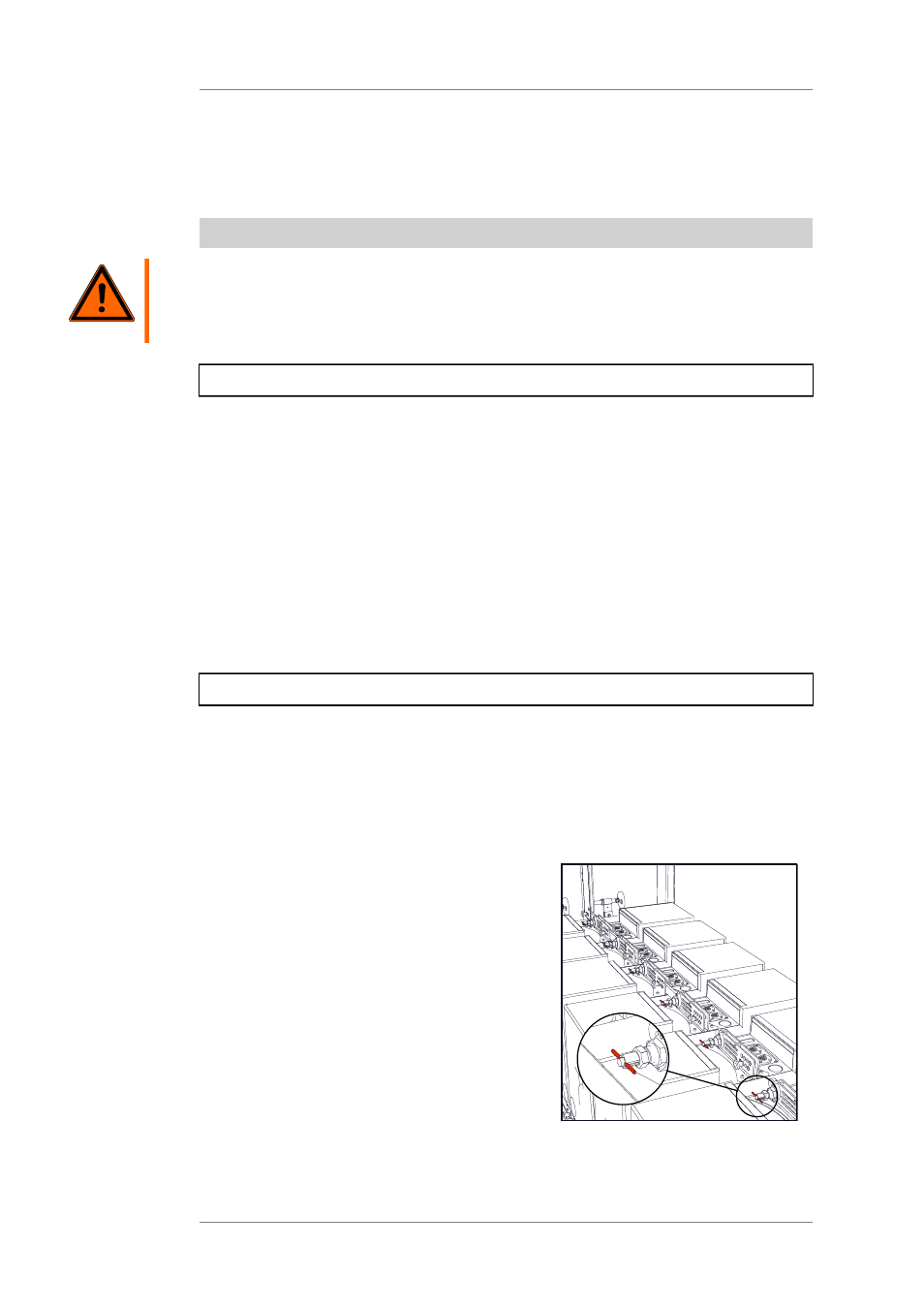

Kontrollieren Sie, ob alle
Federbolzen der SEQUENZA 10 N/
W Systeme waagerecht
(geschlossen) stehen, damit sie beim
Hochziehen einschnappen.
3. Haken Sie den Lasthaken der Zugkette (z.B. des Motors) in den Schäkel des Lastadapters
und ziehen Sie das Array vorsichtig hoch.
