Benutzerhandbuch K&F SEQUENZA 10 N/W/B & Flugrahmen
KLING & FREITAG GMBH © 2014 Version Version 6.1 Seite 29 von 73

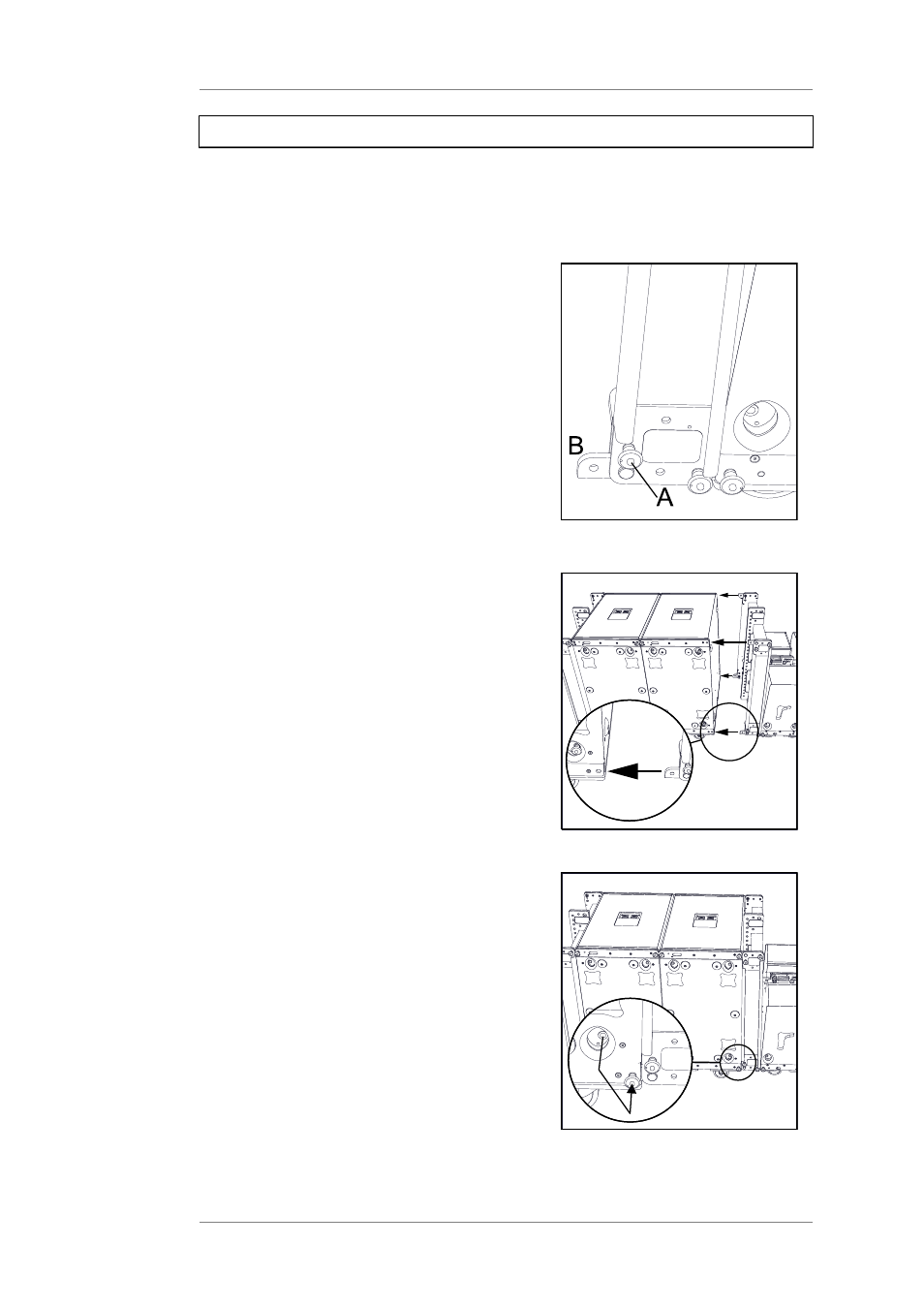

10.1.3 Array aus SEQUENZA 10 N/W und SEQUENZA 10 B
1. Erstellen Sie ein Array aus SEQUENZA 10 N/W, siehe Kapitel Array aus SEQUENZA 10 N/
W ab Seite 21
2. Erstellen Sie ein Array aus SEQUENZA 10 B, siehe Kapitel Array aus SEQUENZA 10 B ab
Seite 26
3.
Entfernen Sie die 4 Quick Release
Pins (A) am Flugrahmen des
SEQUENZA 10 N/W Arrays und
drehen Sie die 4 Winkellaschen (B)
wie abgebildet heraus.
Sichern Sie die Winkellasche (B) mit
dem Quick Release Pin (A) in dieser
Position.
Gehen Sie genauso mit den
verbleibenden 3 Winkellaschen des
Flugrahmens vor.
4.
Schieben Sie das SEQUENZA 10 N/
W Array und das SEQUENZA 10 B
Array zusammen, so dass alle 4
Winkellaschen des Flugrahmens in
die Verbindungsbleche des unteren
SEQUENZA 10 B Systems ragen.
5.
Sichern Sie alle 4 Winkellaschen mit
den am untersten SEQUENZA 10 B
Systems verbliebenen Quick Release
Pins.
