Die Bohrungen im Flugrahmen sind von 1 bis 27 durchnummeriert, beginnend am vorderen
Ende des Rahmens (Front). Zur Orientierung sind die Bohrungen 5, 9 , 15, 20 und 26
gekennzeichnet.
Die Position der Lastadapter kann durch beidseitige Verwendung in 1/2-Schritten gesetzt
werden. Dadurch wird die Rasterung der Lochreihe im Flugrahmen und damit die
Einstellmöglichkeiten verdoppelt. Die Lastadapter sind auf der einen Seite mit '1/1 Grid', auf
der anderen Seite mit '1/2' Grid gekennzeichnet. Die Simulationssoftware CON:SEQUENZA
liefert Ihnen die Information, ob ein Lastadapter in der 1/1 oder der 1/2 Position eingesetzt
werden muss. In der 1/1 Position (A) muss der Pfeil auf der 1/1 Seite des Lastadapters zur
Vorderseite des Flugrahmens (Front) zeigen. In der 1/2 Position (B) muss der Pfeil auf der 1/2
Seite des Lastadapters zur Vorderseite des Flugrahmens (Front) zeigen.
26
REAR FOOT
PINS ONLY !
CABLE PICK
AND
ADJUSTMENT
POINT
5 9
FLYING +3°
FLYING 0°
STACKING
B
A
15 20
INCLINATION
STACKING TABLE
B
-2.4 °
-3.2 °
-4.4 °
-5.2 °
-6.4 °
-7.3 °
-8.5 °
-9.2 °
A
2.9°
2.0°
0.9°
0.0°
-1.1 °
-2.0 °
-3.1 °
-4.0 °
CABINET
7°
5°
6°
4°
3°
2°
1°
0°
MODEL:
SEQUENZA 10
FLYING FRAME 24
SECURE FRAME WITH A SECONDARY 2 LEG SAFETY !
TO BE USED BY QUALIFIED RIGGERS ONLY !
READ MANUAL AND SAFETY INSTRUCTIONS BEFORE USE !
SUSPEND K&F SEQUENZA 10
Manufacturing Year:
41kg Ser.-No.: Weight:
SAVE WORKING LOAD:
(BGV C1 / SF 5 / SECONDARY SAFETY)
MINIMUM 625 kg
@ALL HOLE POSITIONS
MAXIMUM 1000 KG
FROM HOLE POSITION 1 TO 21
1, 2, 3, 4, 5, 6, 7, 8, 9,10...............15................20........................27
A B

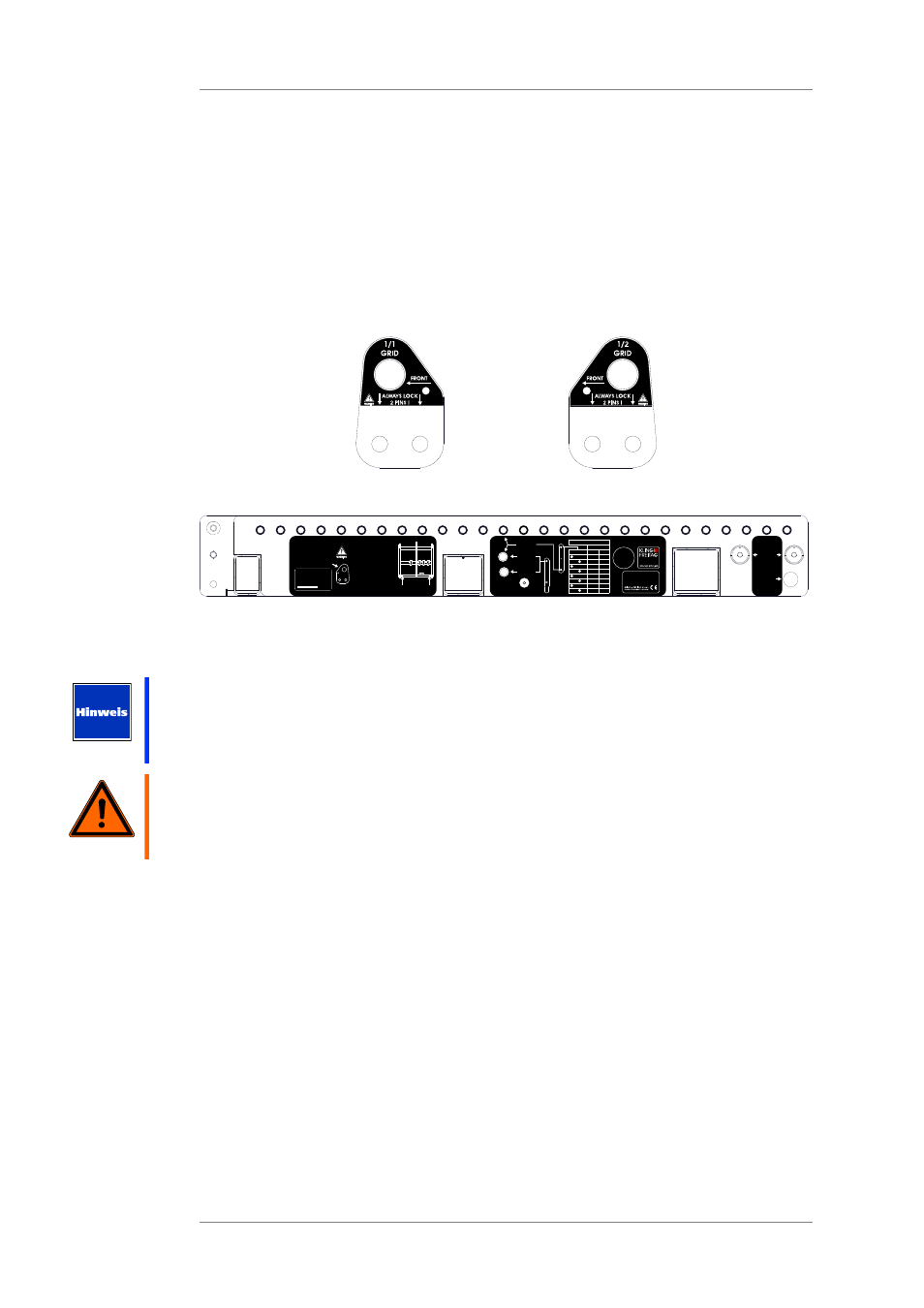

A = Lastadapter 1/1 Gridposition
B = Lastadapter 1/2 Gridposition
Hinweise zum Einsetzen des Lastadapters
Berechnen Sie die korrekte Position von Lastadaptern mit der Simulationssoftware
CON:SEQUENZA. In dieser berechneten Position ist gewährleistet, dass das Array später im
gewünschten Winkel hängt und der Schall richtig abgestrahlt wird.
Warnung
Befestigen Sie einen Lastadapter immer mit zwei Kugelsperrbolzen!
