Produktübersicht
2.4 Prozessdaten

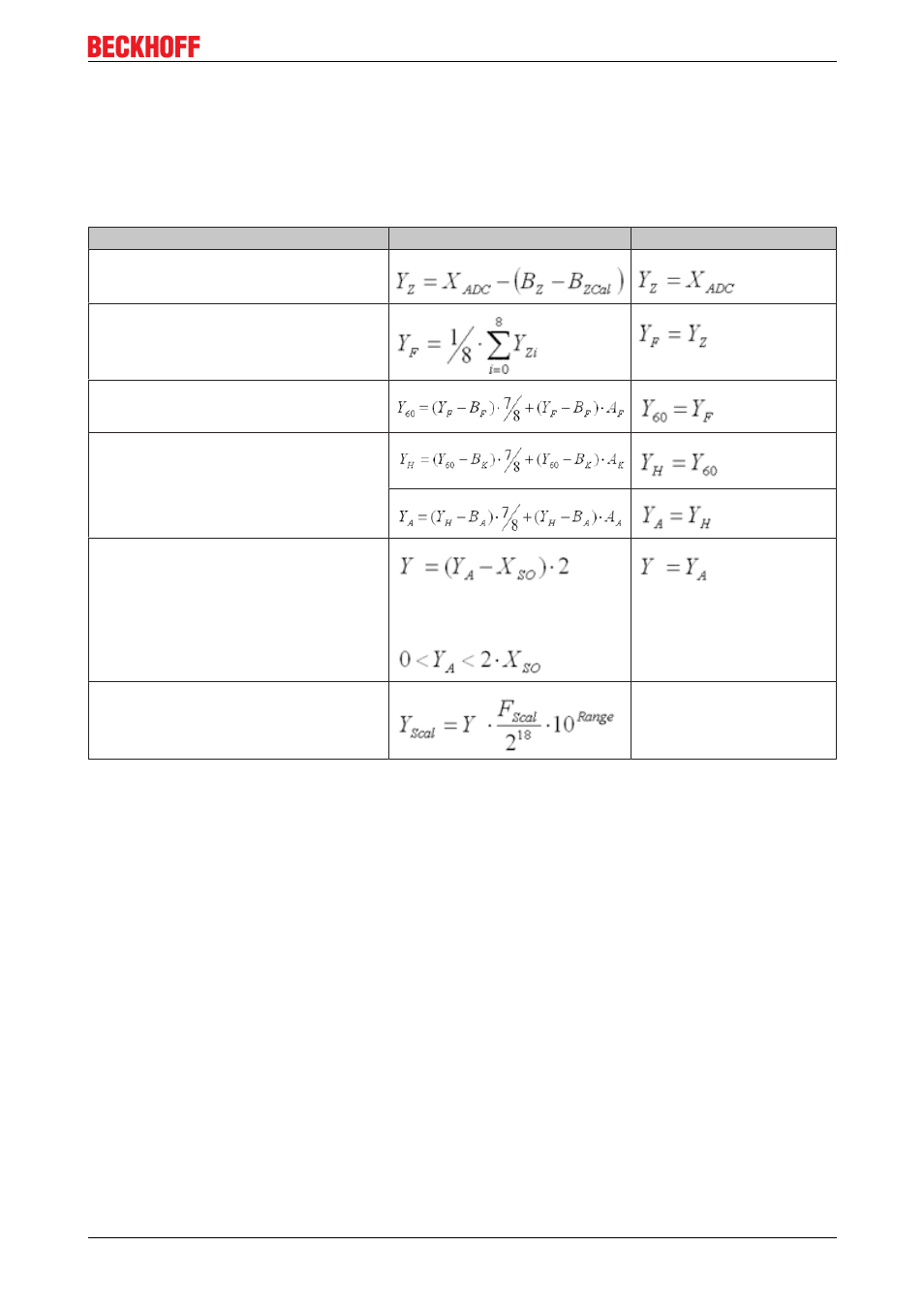

Berechnung der Prozessdaten
Die Berechnung der Prozessdaten benötigt bis zu sieben Schritte zwischen dem Lesen des A/D­Cs und der
Ausgabe der Prozessdaten.
Bezeichnung Berechnungsformel nicht aktiv
Offset­Korrektur
Filter Mittelwertbildung über 8 Werte
60 Hz Modus Anpassung
Kalibrierung aktiv
AC­System­Offset
für (Bedingung nicht erfüllt)
Skalierung ­
Die Skalierung beinhaltet die durch den Range gewählten Zehnerpotenzen.
Alle Gain­Faktoren müssen also 1/8 entsprechen um einen gesamten Faktor von 1 zu erhalten. Der Wert
8192 (0x2000) bewirkt einen Gesamt Faktor von 1.
