Montage und Verdrahtung

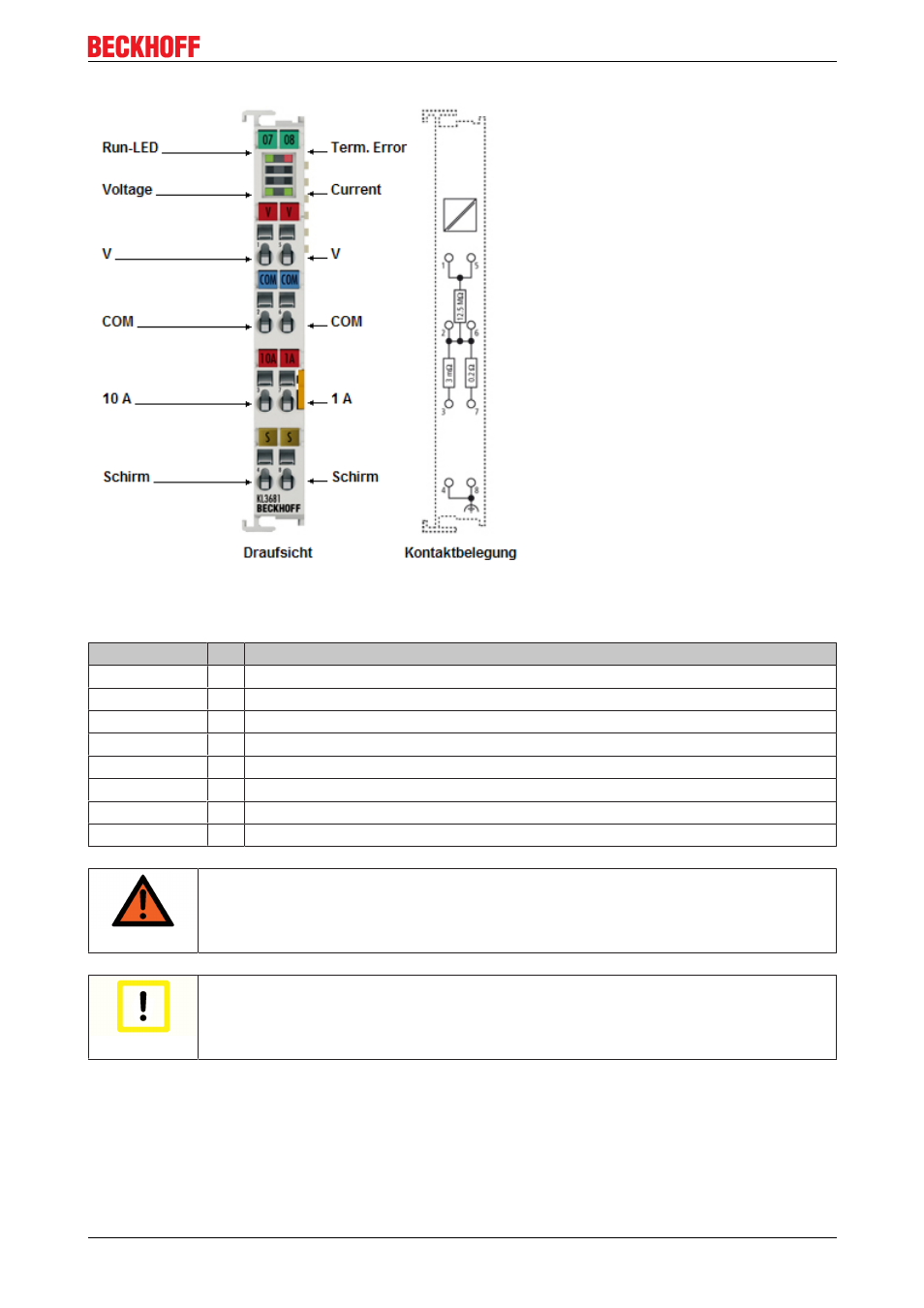

Abb. 6: Klemmstellen der KL3681
Klemmstelle
Nr.
Kommentar
V
1
Anschlusspunkt für Spannungsmessung (intern verbunden mit Klemmstelle 5)
COM
2
Masse (intern verbunden mit Klemmstelle 6)
10 A
3
Anschlusspunkt für Strommessung, 10 A Bereich
Shield
4
Schirm (intern verbunden mit Klemmstelle 8)
V
5
Anschlusspunkt für Spannungsmessung (intern verbunden mit Klemmstelle 1)
COM
6
Masse (intern verbunden mit Klemmstelle 2)
1 A
7
Anschlusspunkt für Strommessung, 1 A Bereich
Shield
8
Schirm (intern verbunden mit Klemmstelle 4)
WARNUNG
Verletzungsgefahr durch Stromschlag!
Bei Spannungen über 25 V
AC
(42 V Spitze) oder 60 V
DC
muss die Sicherungsöffnung im Be
trieb durch eine weitere Klemme oder die Endklemme EL9011 abgedeckt werden!
Achtung
10 A Zweig ist nicht abgesichert
Der Strompfad für den 10 ABereich ist nicht abgesichert. Eine Belastung des Strompfad
für den 10 ABereich mit mehr als 10 A ist nicht zulässig und kann das Gerät beschädigen!
