Produktübersicht
EL9800
9
2.1 Spannungsversorgung

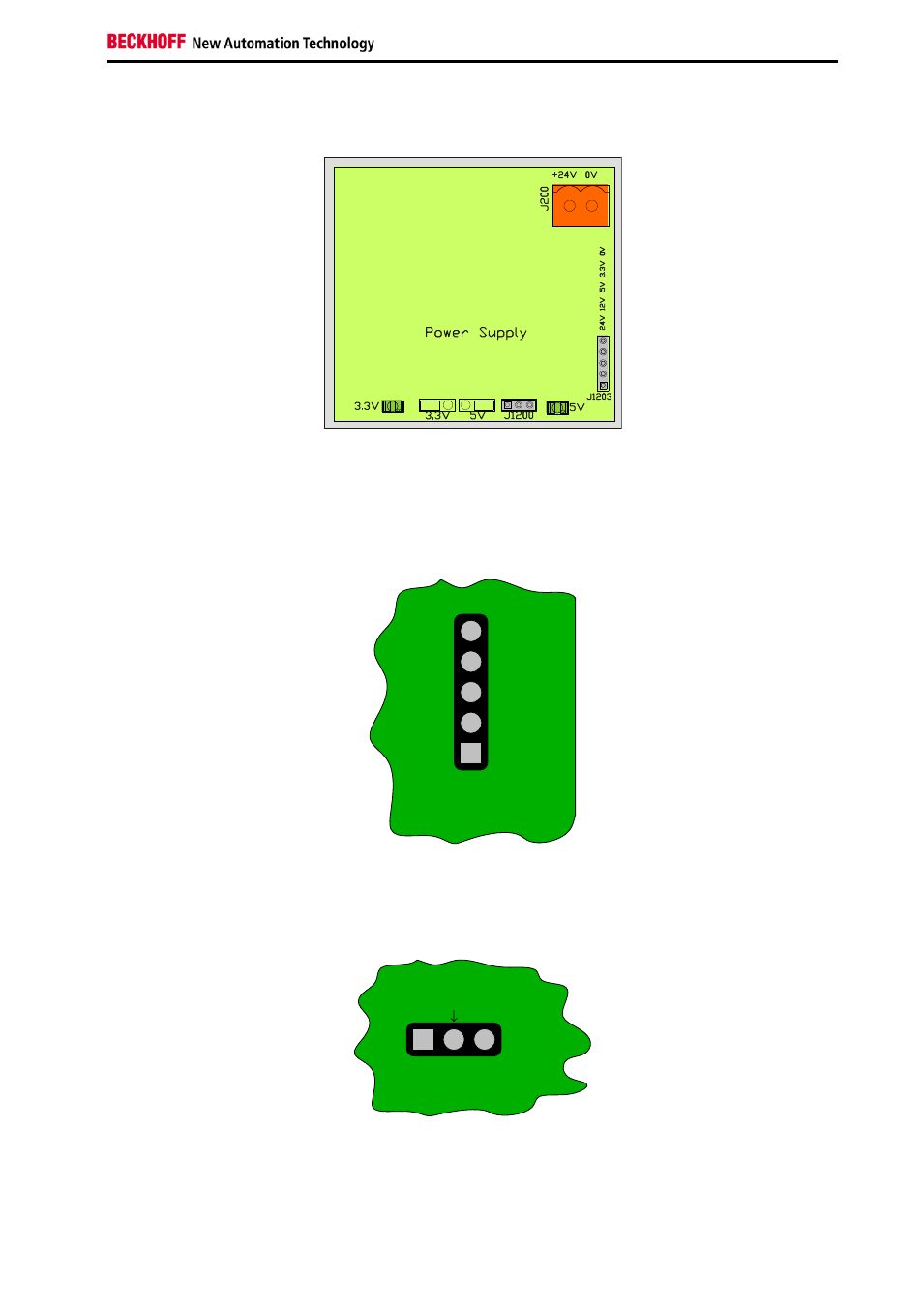

Abbildung 2 Spannungsversorgung
Die EL9800 Basisplatine wird mit 24V Gleichspannung (J200) versorgt. Aus dieser Spannung werden die
Versorgungsspannungen 12V, 5V und 3.3V erzeugt. Die erzeugten Spannungen können am Pfostenste-
cker J1203 für eigene Schaltungen abgegriffen werden. Die korrekte Funktion der Spannungswandler für
3.3V und 5V wird durch entsprechende LEDs angezeigt.
J1203
24V
12V
5V
3.3V
GND
Abbildung 3 Belegung für Pfostenstecker J1203
Mit dem Pfostenstecker J1200 kann zwischen 3.3V und 5V als Spannung an den Pfostensteckern der
Prozessdatenschnittstellen µ-Controller, Digital IO und SPI ausgewählt werden.
+3.3V 5V
V
CC Header
J1200
Abbildung 4 Pfostenstecker J1200
– Auswahl der Pfostensteckerspannung
Alle Signale der Prozessdatenschnittstellen haben 3.3V-CMOS-Pegel. Bis auf die Eingangssignale der
PIC PDI-Schnittstelle (Kapitel 2.6) sind alle Eingänge 5V tolerant.
