Altera Quartus II Programmer™
28 EL9800
3.3 Auswählen der Programmierdatei
Nach erfolgter Konvertierung der SOF-Datei in eine JIC-Datei kann die Programmierung des EEPROMs
erfolgen. Hierzu ist, wie in Abbildung 22 dargestellt, das EEPROM auszuwählen (EPCS16). Anschließend
ist die Pro
grammierdatei durch Anklicken der Schaltfläche „Change File“ auszuwählen.

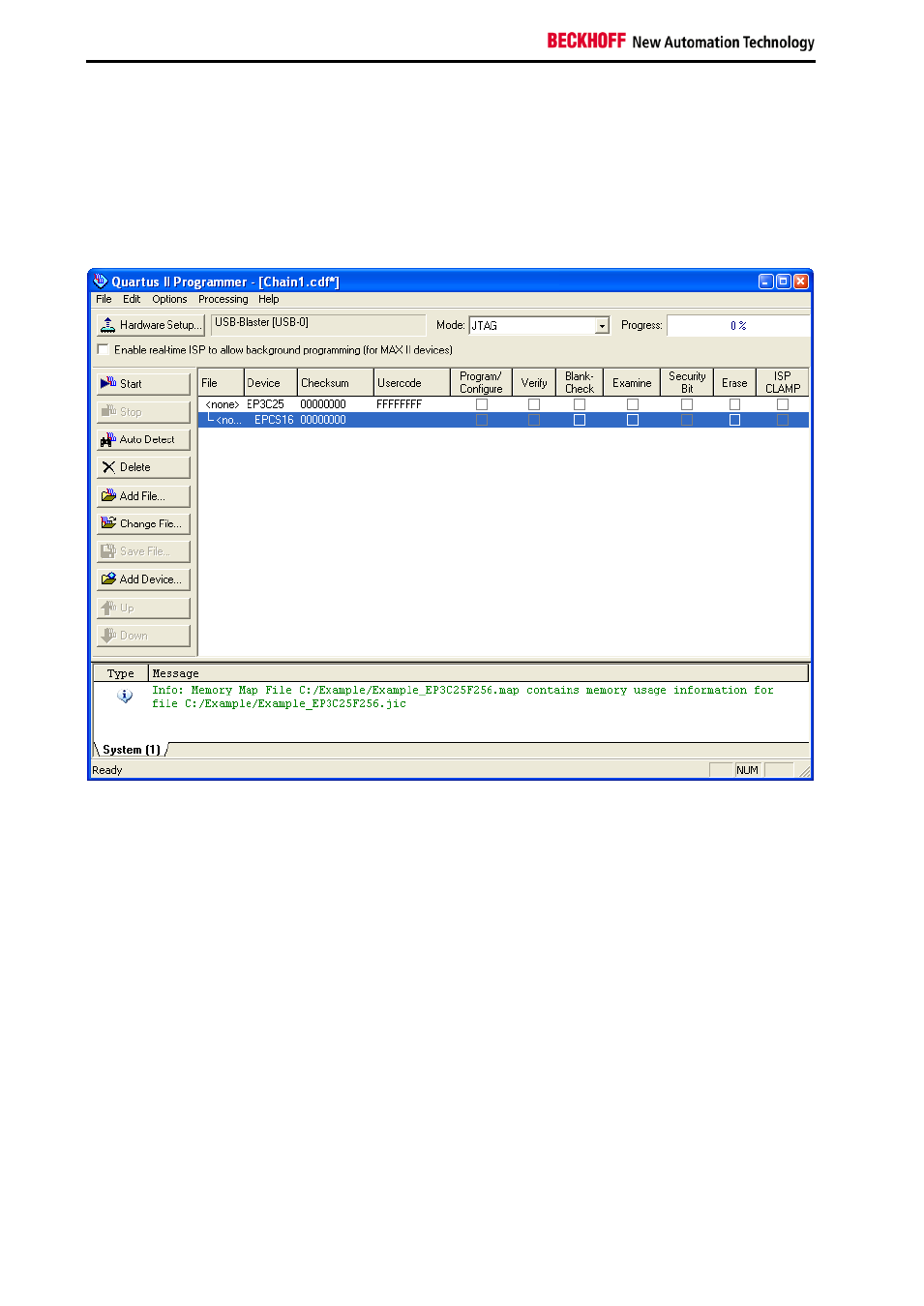

Abbildung 22 Auswahl der Programmierdatei
Als letzter Schritt vor der Konfiguration sind zuvor noch Häkchen bei „Program/Configure“ und bei „Verify“
zu setzen, um einerseits das EEPROM zu konfigurieren und den EEPROM-Inhalt nach der Konfiguration
zu überprüfen.
3.4 Programmieren des FPGAs/EEPROMs
Der Programmiervorgang wird gestartet, wenn auf die Schaltfläche „Start“ geklickt wird. In der Ausgabe-
konsole des Programms wird der Programmiervorgang protokolliert. Bei einer fehlerhaften Konfiguration
wird eine entsprechende Meldung an dieser Stelle ausgegeben.
