Altera Quartus II Programmer™
26 EL9800

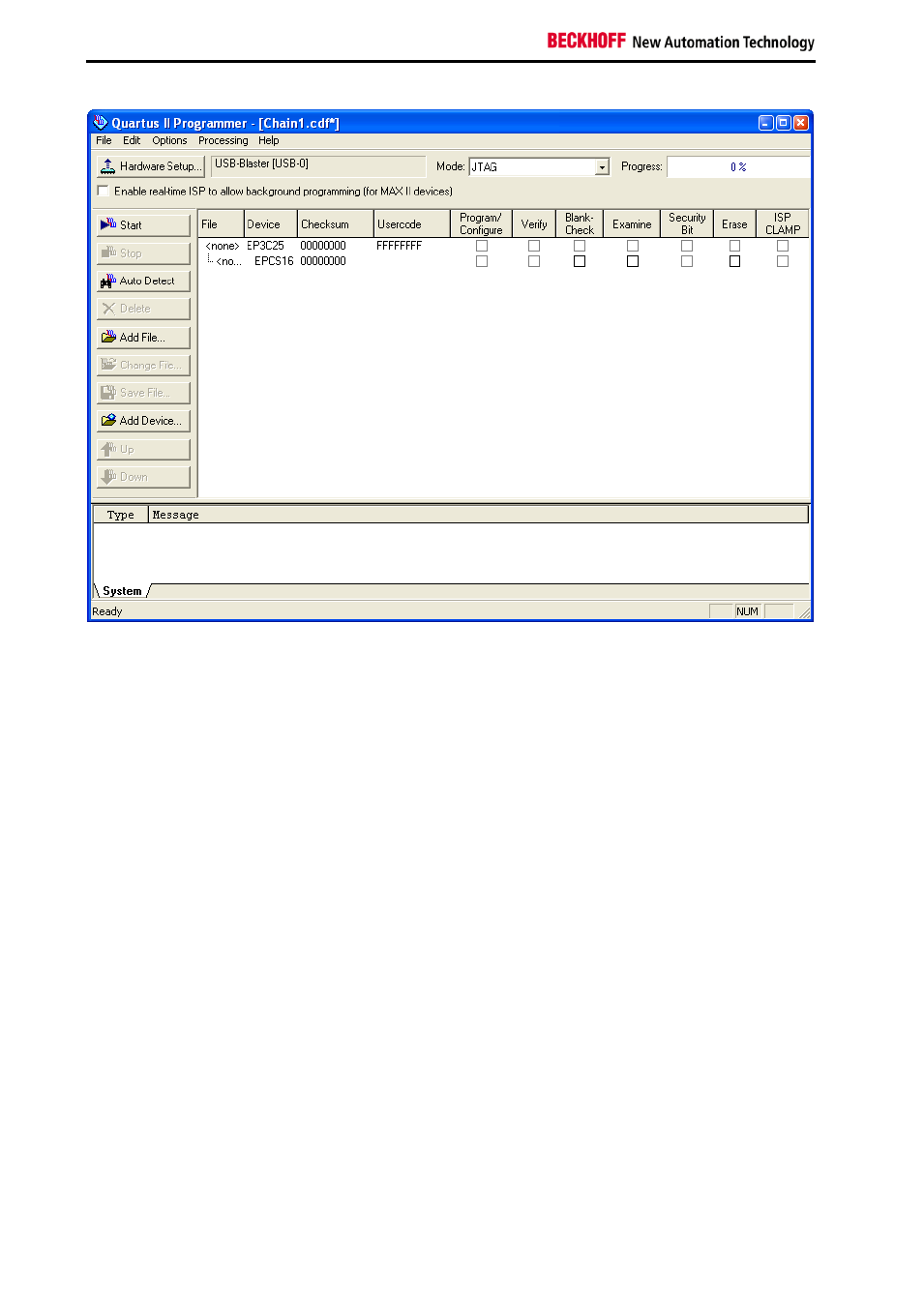

Abbildung 20 Quartus II Programmer Dialog nach erfolgreicher FPGA-Suche
3.2 Konvertieren der SOF-Datei in das JIC-Format
Das an das FPGA angeschlossene EEPROM ist in diesem Fall ausschließlich über den Modus „JTAG
indi
rect“ zu programmieren. Die von Altera Quartus II™ ausgegebenen Binärdateien müssen hierfür erst
in das JIC- Format konvertiert werden. Dazu ist im Menü „File“ der Menüpunkt „Convert Programming
File…“ aufzurufen. Im sich anschließend öffnenden Dialog müssen FPGA-Typ, EEPROM und Quelldatei
ebenso wie das Zielformat angeben werden, um die Konvertierung durchführen zu können (Abbildung
21).
Folgende Schritte sind hierzu auszuführen:
1. „Programming file type“ JTAG Indirect Configuration File (.jic) auswählen
2. „Configuration device:“ EPCS16 (Im Falle der Briefmarke FB1122)
3. „File Name:“ Der Dateiname und Pfad zu der JIC-Datei ist hier anzugeben
4. „Flash Loader“ auswählen und auf „Add Device „ klicken. Dort ist der entsprechende FPGA-Typ
auszuwählen. In diesem Fall handelt es sich um ein Cyclon III EP3C25.
5. „SOF Data“ auswählen und durch Anklicken von „Add File“ Quelldatei auswählen.
6. „Generate“ anklicken und gegebenenfalls sich öffnende Dialoge bestätigen
