Seite 14
Produktübersicht
12
EL9800
Pin-Nummer
Digital IO
SPI
8/16bit sync./as. µC
41
SYNC[0]/LATCH[0]
42
N.C.
N.C.
nBHE
43
LATCH_IN
N.C.
IRQ
44
SYNC[1]/LATCH[1]
45
GND
46
OE
N.C.
nTA/nBUSY
47
N.C.
48
VCC
49
3.3V Out
50
VCC (5V Input)
51
CLK25_OUT
N.C.
A[15]
52
OE_CONF
GPO[0]
A[14]
53
Not Used
54
Not Used
55
Not Used
56
Not Used
Hinweis
Verwendung der FB1111-0142 mit abweichendem PDI
Die Verwendung der FB1111-0142 mit abweichendem PDI (SPI, µ-Controller) wird nur
für Evaluationszecke in Verbindung mit der EL9800 Basisleiterkarte unterstützt. Die
Belegung der Pfostenstecker J202 und TP202 wir daher für diese Fälle nicht ausge-
führt.
Für den Einsatz in Endgeräten wird die Verwendung einer Briefmarke mit entspre-
chendem, nativem PDI empfohlen.

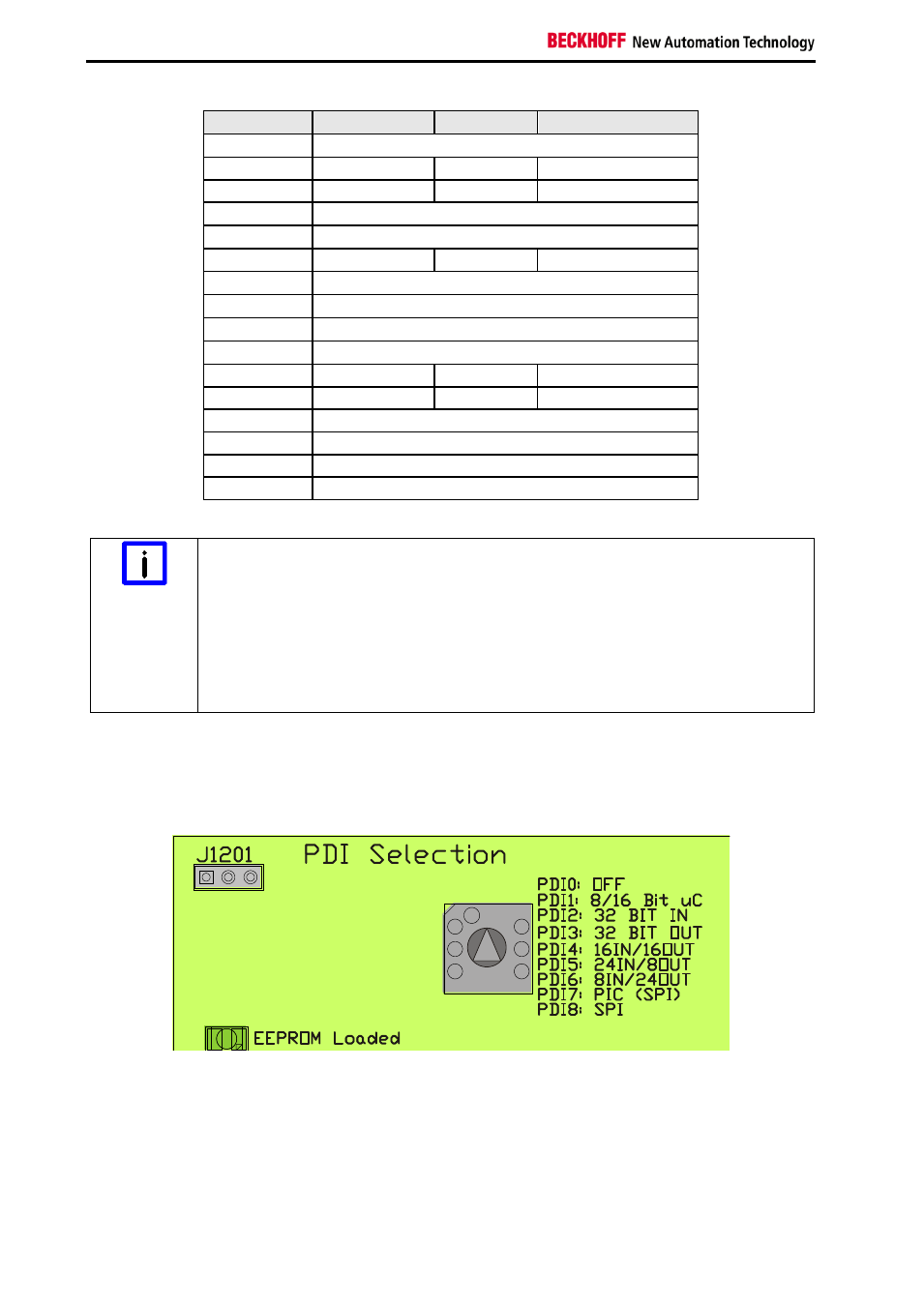

2.3 PDI-Auswahl
Abbildung 7 PDI-Auswahlbereich
Die Auswahl der verschiedenen Prozessdatenschnittstellen auf dem EL9800 Trägerplatine erfolgt über
einen Drehwahlschalter. Auf die vier physikalischen PDIs werden insgesamt acht verschiedene logische
PDIs abgebildet. Die Schalterpositionen aktivieren die jeweils folgend aufgeführten Prozessdatenschnitt-
stellen:
