Produktübersicht
14 EL9800
2.4 8/16 Bit µC-PDI-Schnittstelle

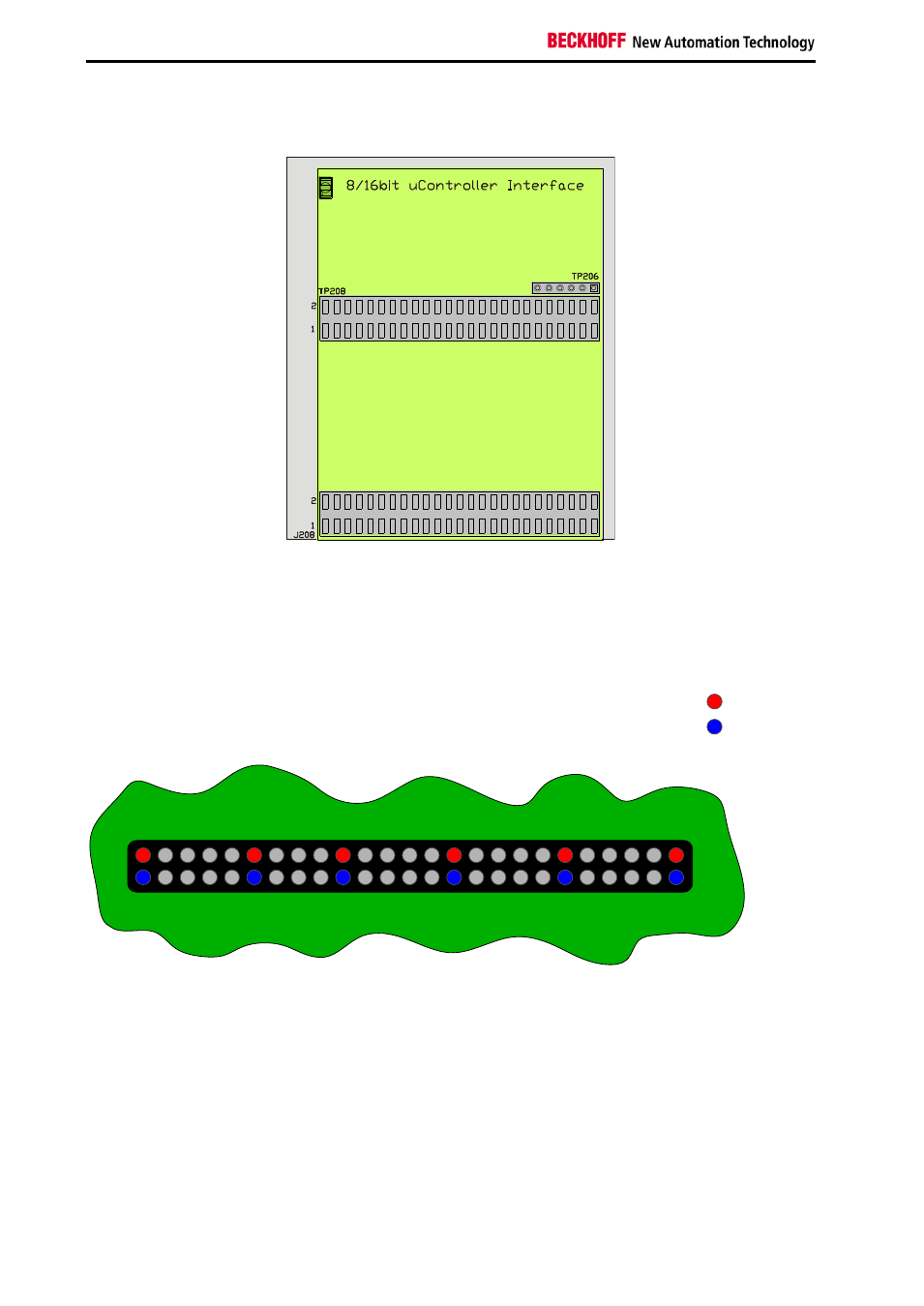

Abbildung 9 µ-Controller PDI-Schnittstelle
In diesem Bereich kann sowohl kundenspezifische µ-Controller-Hardware angeschlossen werden, als
auch die Kommunikation zwischen µ-Controller und EtherCAT-Slave-Controller beobachtet werden. Von
der Trägerplatine EL9800 werden µController mit 8 und 16 Bit Datenbreite bei 16 Bit Adressraum unter-
stützt. Die logischen Pegel der Kommunikationssignale sind nach der Intel-Konfiguration ausgeführt (z.b.
C166, SH1, uvm.)
2
VCC
GND
1 Pin Number
50
49 1
Abbildung 10 Spannungen auf den Pfostensteckern TP208 und J208
Die beiden Pfostenstecker TP208 und J208 (siehe Abbildung 10) verfügen über eine identische Signal
und Spannungsbelegung, wobei der Pfostenstecker TP208 vorrangig als Messpunkt dient, der Pfosten-
stecker J208 zum Anschluss externer Schaltungen.
