Grundlagen zur Funktion

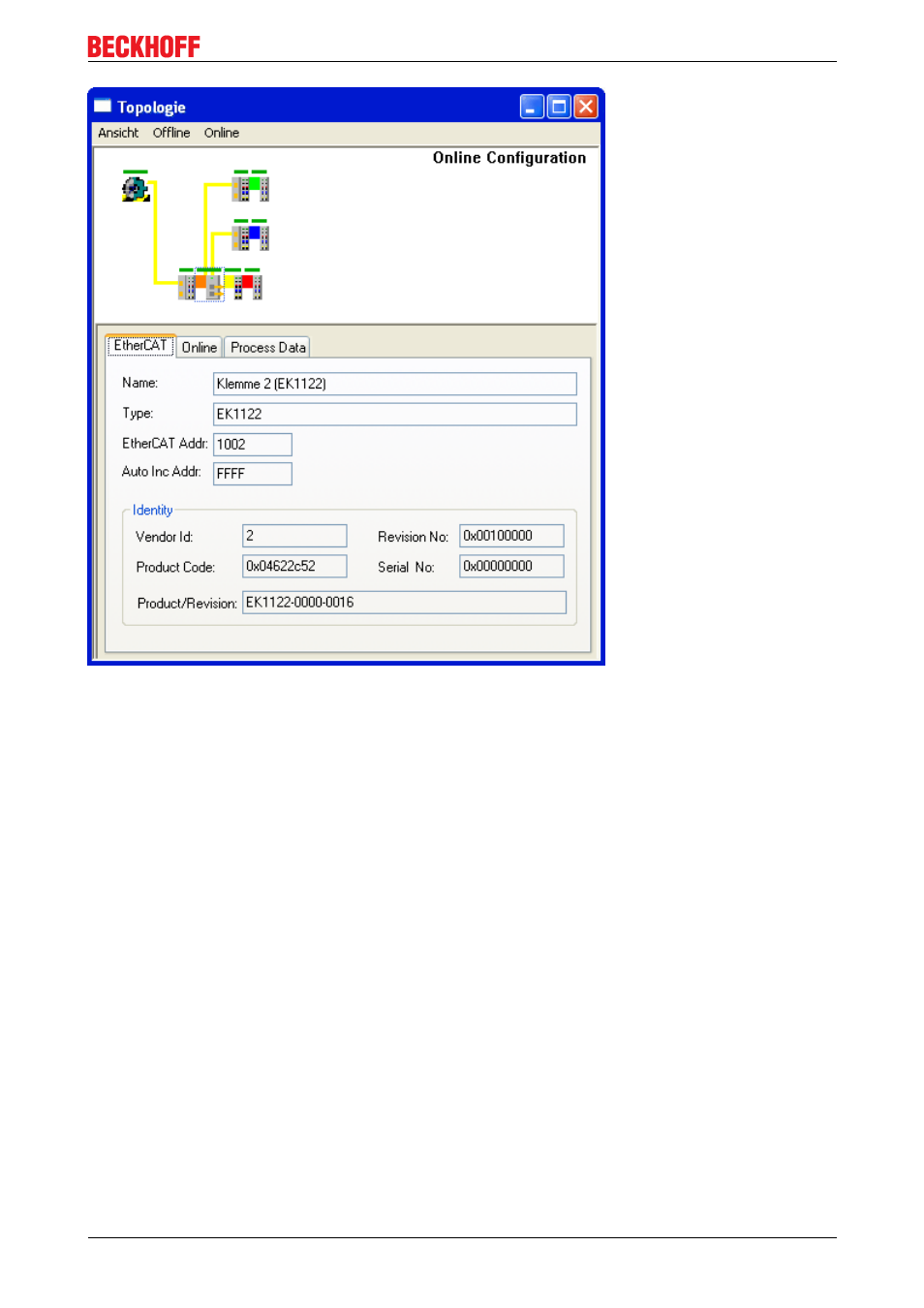

Abb. 9: Online­Topologie
Nun soll ein Fehler erzeugt werden: die Verbindung der oberen RJ45­Buchse (X1) zur EL3102 wird getrennt.
Innerhalb weniger µs erkennt die ESC in der EK1122 den verlorenen Link und schließt den betroffenen Port
selbsttätig. Damit wird das nächste ankommende EtherCAT­Telegramm sofort zum Port D (Port 3) und der
EL4732 weitergereicht. Damit fehlt hier der Link und der Systemmanager kennzeichnet dies in der Online­
Anzeige, siehe Abb. Beispielkonfiguration mit unterbrochener Leitung.
