Montage und Anschluss
EtherCAT nutzt vier Adern der Kabel für die Signalübertragung.
Aufgrund der automatischen Leitungserkennung (Auto­Crossing) können Sie zwischen EtherCAT­Geräten
von Beckhoff sowohl symmetrisch (1:1) belegte, wie gekreuzte Kabel (Cross­Over) verwenden.
Es folgt eine Auswahl an Kabel für EtherCAT.
Weitere Kabel in verschiedenen Längen finden Sie in der Beckhoff­Preisliste und unter www.beckhoff.de.
Meterware
Bezeichnung Beschreibung
ZB9010 CAT 5e, 4­adrig, für feste Verlegung, nicht für M8­Steckverbinder, AWG22
ZB9020 CAT 5e, 4­adrig, schleppkettentauglich, nicht für M8­Steckverbinder, AWG22
ZB9030 PVC, Ø4,9 mm, für M8­Steckverbinder, AWG26
ZB9031 PUR, Ø4,8 mm, für M8­Steckverbinder, AWG26
ZB9032 PUR, Ø5,4 mm, für M8­Steckverbinder, hochflexibel, AWG26
Konfektionierte Kabel
ZK1090­3100­0xxx: M8­Stecker ­ offenes Ende, PUR, hochflexibel, vorkonfektioniert

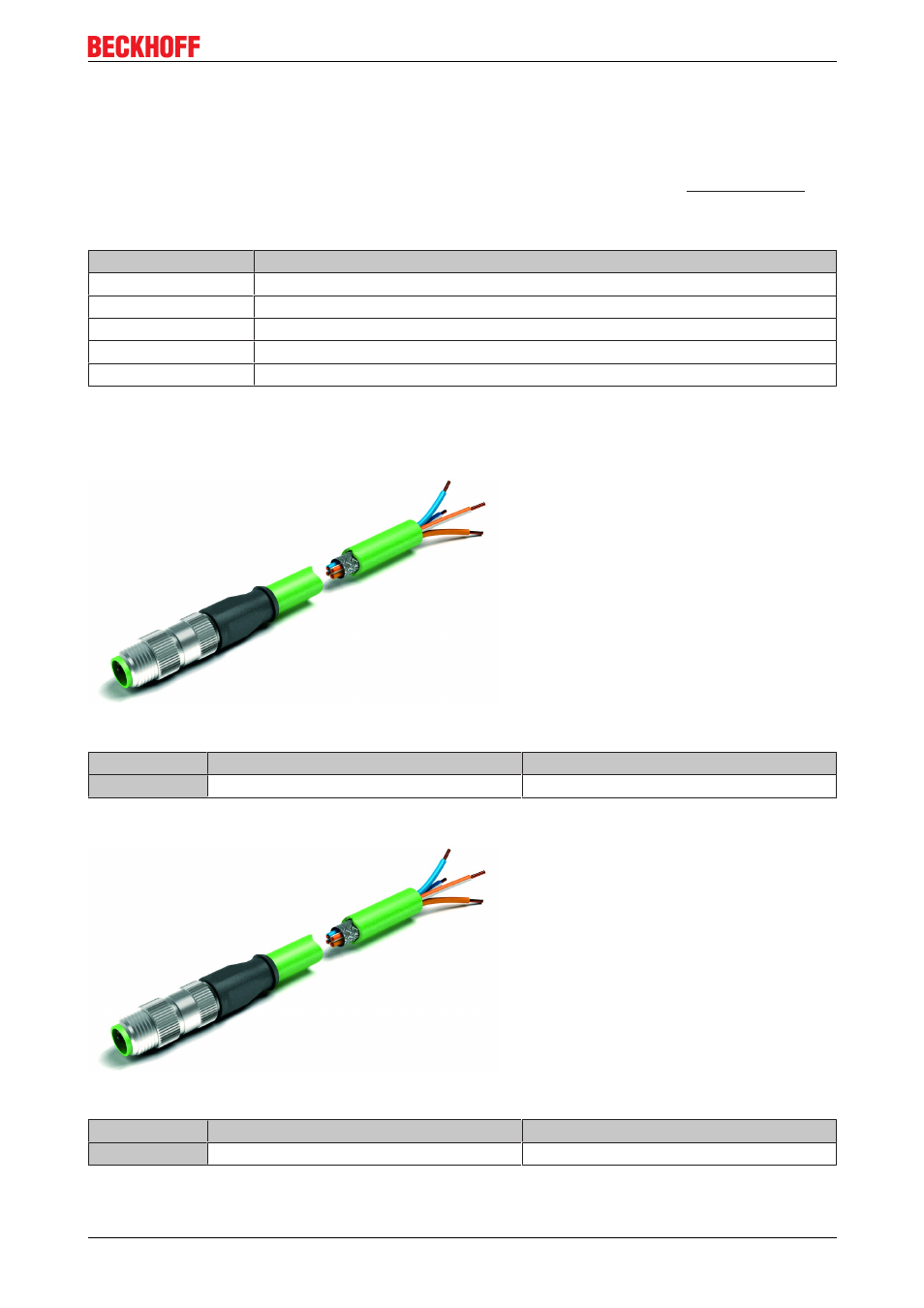

Abb. 29: ZK1090­3100­0xxx
ZK1090­3100­ 0020 0050
Länge 2 m 5 m
ZK1090­3100­3xxx: M8­Stecker ­ offenes Ende, PVC, vorkonfektioniert
Abb. 30: ZK1090­3100­3xxx
ZK1090­3100­ 3020 3050
Länge 2 m 5 m
