Grundlagen zur Funktion

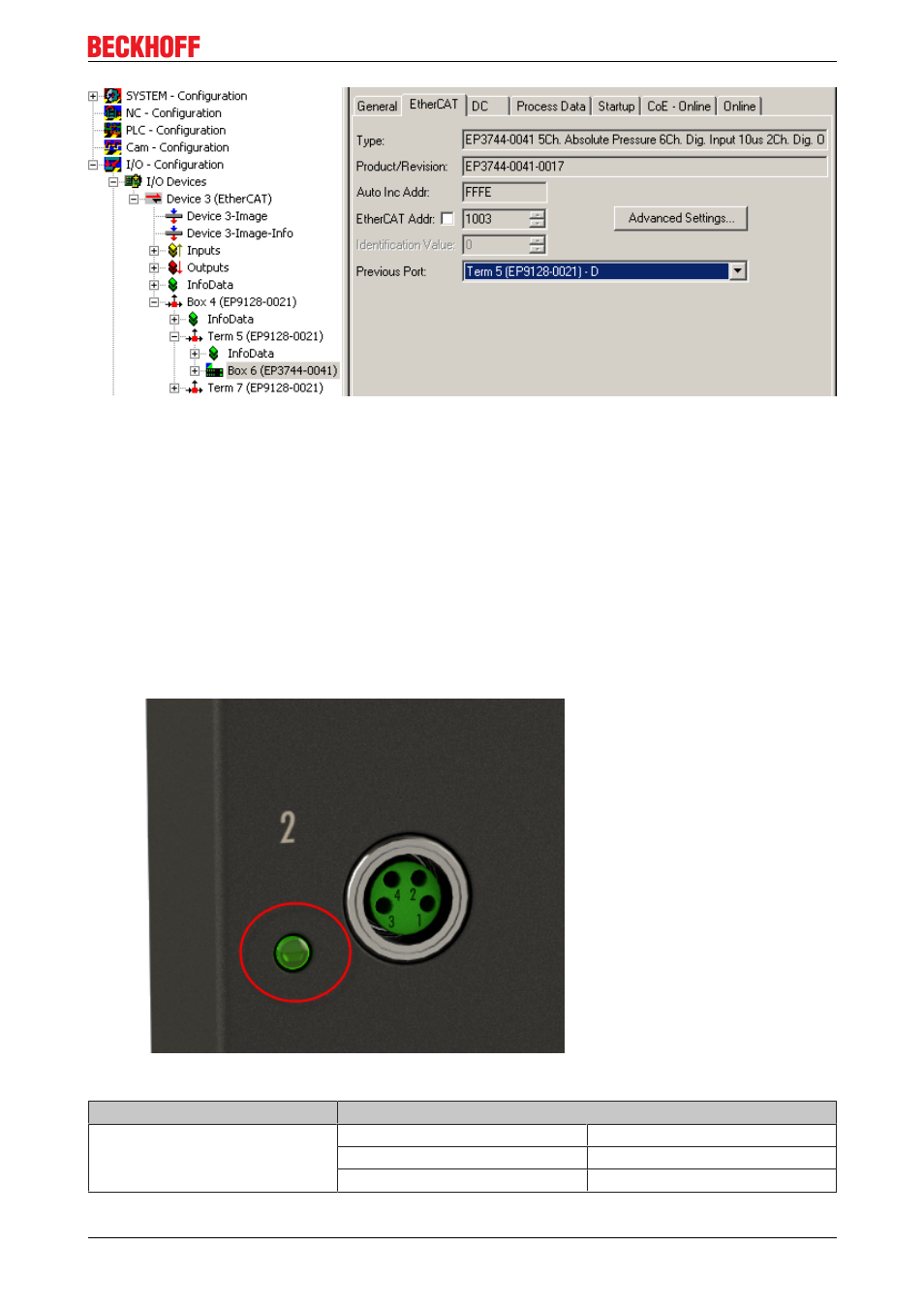

Abb. 17: Einstellung des PreviousPort für eine EP­Box
In obenstehender Abb. ist die Box 6 als Nachfolger am Port 5 eingerichtet, in der PreviousPort­Auswahl der
EP3744 steht somit der freie Port D des ESC2 (B und D, siehe Abb. Schema des EP9128).
Die internen Verbindungen im EP9128 sind E­Bus­Verbindungen, die 8 Ports dagegen Ethernet, siehe Abb.
Schema des EP9128.
Siehe auch Hinweise bei der Konfigurationserstellung.
3.3 LED­Anzeigen
EtherCAT
Für jeden Kanal zeigt 1 LED den aktuellen Status an (Beispiel Port2).
Abb. 18: LED­Anzeigen pro Kanal
LED Anzeige
Link
Act off Keine Verbindung
on Verbindung vorhanden (Link)
blinkt Datenübertragung (Act)
