Grundlagen zur Funktion
Spannungsversorgung
Das Anliegen der Versorgungsspannungen (24 V
DC
) wird durch die beiden grünen PowerLEDs angezeigt.
Us wird für die Modulelektronik verwendet, Up wird durchgeleitet.

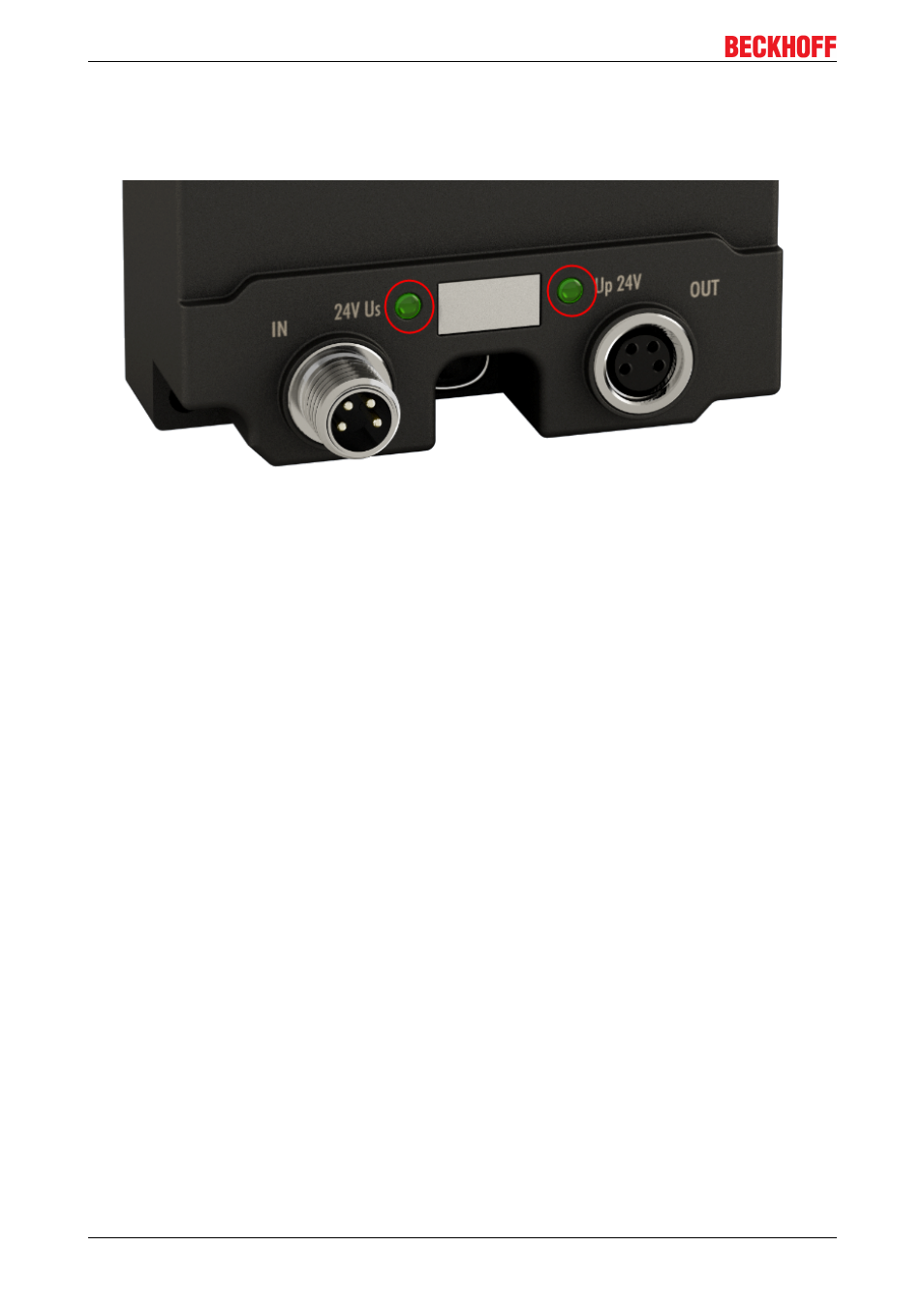

Abb. 19: LEDAnzeigen für die Versorgungsspannungen
EP91280021
22
Version 2.1.0
