Betriebsanleitung Kurznaht-Automat 2112-4
- B 20 -
Beisler Nähautomation
B.2
Funktion der Maschine

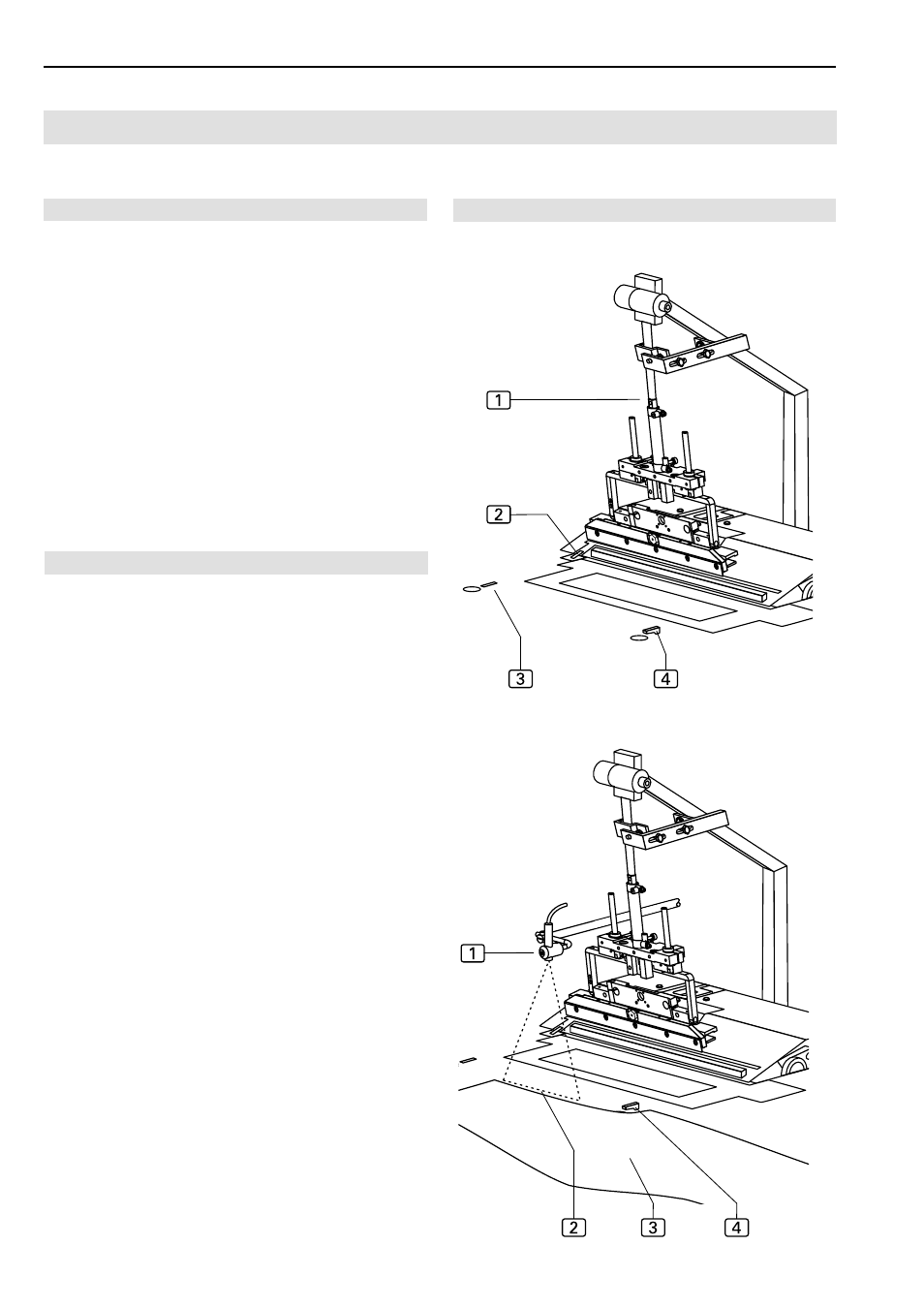

Abb. 11/12
Abb. 11
Abb. 12
B.2.8 Rechte Schlitzleiste
Der Maschinenablauf - "rechte Schlitzleiste auf rechtem
Hosenteil vernähen" - wird in folgenden Arbeitsschritten
durchgeführt:
•
Das rechte Hosenteil wird manuell auf der Arbeitsplatte
positioniert.
• Das Hosenteil wird angekappt, der Anschlag für die
Schlitzleiste schwenkt auf die Arbeitsplatte.
• Die rechte Schlitzleiste wird manuell am Anschlag
angelegt.
• Das Hosenteil mit Schlitzleiste wird vom Transportsy-
stem automatisch zum Nähkopf transportiert und ab-
genäht.
• Das fertige Nähstück wird dann mit Druckluft vom Ar-
beitstisch weggeblasen.
B.2.9 Rechte Schlitzleiste und Hosenteil anlegen
Das rechte Hosenteil ist idealerweise mit einem Zwick vor-
markiert. Ist kein Zwick vorhanden, wird die Anlegepostion
mit Klebestreifen oder Filzschreiber auf der Arbeitsplat-
te bzw. der Aufpickplatte markiert.
Falter, Abb. 11:
Der Falter 1 fährt nach rechts zur Aufpickplatte und
gibt die Arbeitsplatte frei. Die vordere Schere 4 öff-
net sich, die beiden hinteren Scheren 2 und 3 sind
passiv und bleiben in der Arbeitplatte versenkt.
Anlegeposition rechtes Hosenteil, , Abb. 12:
Das rechte Hosenteil 3 wird mit dem Zwick an der
vorderen Schere 4 und parallel zu Aufpickplatte und
Falter an der roten Markierung 2 des Richtlaser 1
ausgerichtet.
