Betriebsanleitung Kurznaht-Automat 2112-4
- C 60 -
Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Scheren justieren:
Die Schnitttiefe des Zwicks wird bei den drei Scheren
durch unterschiedliche Einstellungen vorgenommen.
•
Die Schnitttiefe der beiden Scheren der Arbeitsplatte
für den Zwick des linken und rechten Hosenteils wird
durch Verdrehen des Einstellrades
1 verändert.
• Die Schnitttiefe des Zwicks in der linken Schlitzleiste
steht in Abhängigkeit zur Montageposition des Sche-
renblocks. Die Montagewinkel
2 verfügen über Lang-
löcher. Durch Verschieben des Schereblockes in den
Langlöchern kann die Schere in exaktem Abstand zur
Anschlagleiste
4 der Aufpickplatte positioniert wer-
den.
• Die vertikale Postion der Scheren wird durch Verschie-
ben des Scherenblocks in den Langlöchern des ver-
tikalen Winklearmes
3 eingestellt. Dabei ist zu be-
achten, dass in abgesenktem Zustand die Scheren
bündig mit der Oberkante der Arbeitsplatte bzw. der
Aufpickplatte positioniert sein müssen.

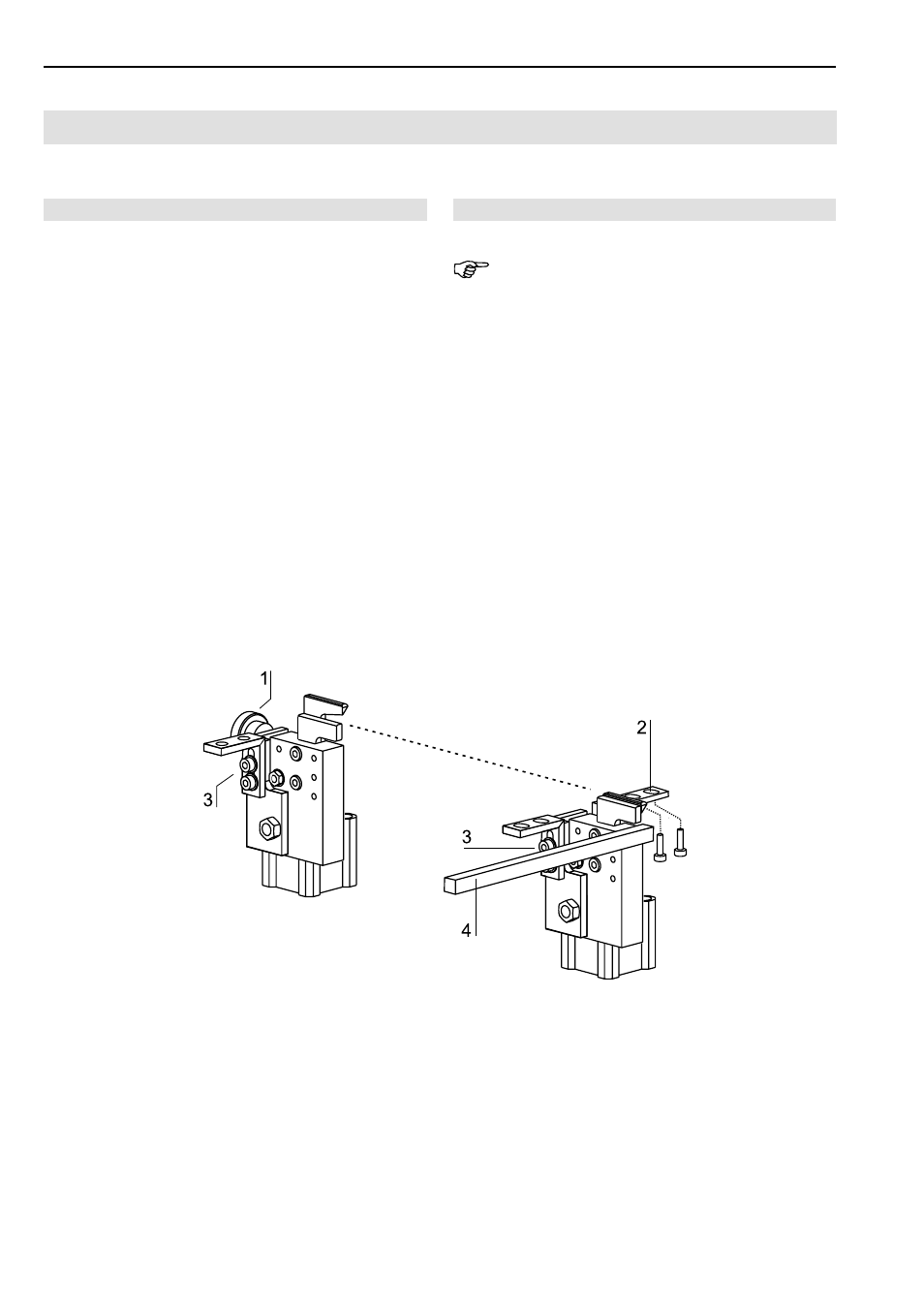

Abb. 22
Abb. 22
HINWEIS - Ausrichtung der Schneidepunkte!
Die beiden Scheren für den Zwick in der linken Schlitz-
leiste und im linken Hosenteil mussen so zueinander aus-
gerichtet sein, dass die beiden Schneidenpunkte exakt auf
einer Flucht liegen.
