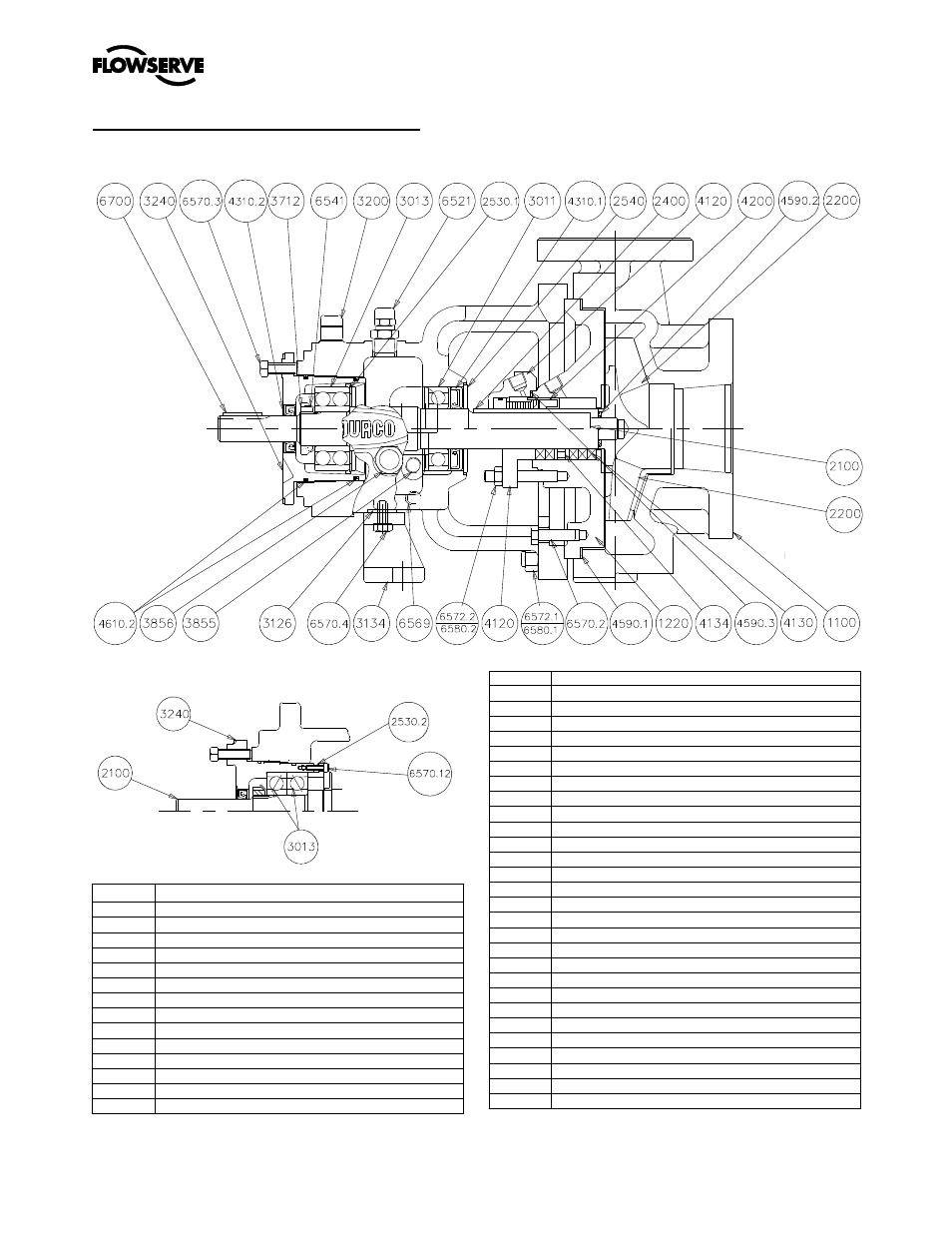

8 TEILELISTEN UND ZEICHNUNGEN
8.1 Standard Mark 3 Pumpe, Gruppe 1
Optionale Duplex-Anordnung
Posten Beschreibung
1100 Gehäuse
1220 Rückwand
1340 Adapter - Lagergehäuse
2100 W elle
2200 Laufrad
2400 Hülse, optional
2530.1 Haltering - Lager
2530.2 Haltering - Gegenring-Typ
2540 Ablenkblech - Pumpenseite, optional
2541 Ölschleuder - optional
3011 Kugellager - innenbord
3013 Kugellager - außenbord
3126.1 Abstandsscheibe
3134 Stützfuß
3200 Lagergehäuse
3240 Lagerträger
3712 Lagerklemmmutter
3855 Ölstandsregler (nicht abgebildet)
3856 Schauglas - Lagergehäuse
4120 Stopfbuchse
4130 Packung - optional
4134 Dichtungskäfig – Packung optional,
4200 Gleitringdichtung
4310.1 Öldichtung pumpenseitig
4310.2 Öldichtung motorseitig
4590.1 Flachdichtung - Rückwand
4590.2 Flachdichtung - Laufrad
4590.3 Flachdichtung - Stopfbuchse
4610.1 O-Ring - Adapter
4610.2 O-Ring - Lagerträger
6521 Verschlussschraube - Lagergehäuse-Belüftung
6541.1 Klemmscheibe - Lager
6569.1 Verschlussschraube - Lagergehäuse-Ablass
6570.12 Schraube - Klammer
6570.2 Schraube - Rückwand /Adapter
6570.3 Stellschraube - Lagerträger
6570.4 Schraube - Fuß
6570.5 Schraube - Lagergehäuse
6572.1 Bolzen - Gehäuse
6572.2 Bolzen - Stopfbuchse
6580.1 Mutter - Gehäuse
6580.2 Mutter - Stopfbuchse
6700 Passfeder - W elle/Kupplung
Optionales
offenes
Laufrad
Standard
halb-offenes
Laufrad
