MARK 3 ANWEISUNGEN FÜR DEN BENUTZER DEUTSCH 71569104 02-07
Seite 72 von 76 flowserve.com

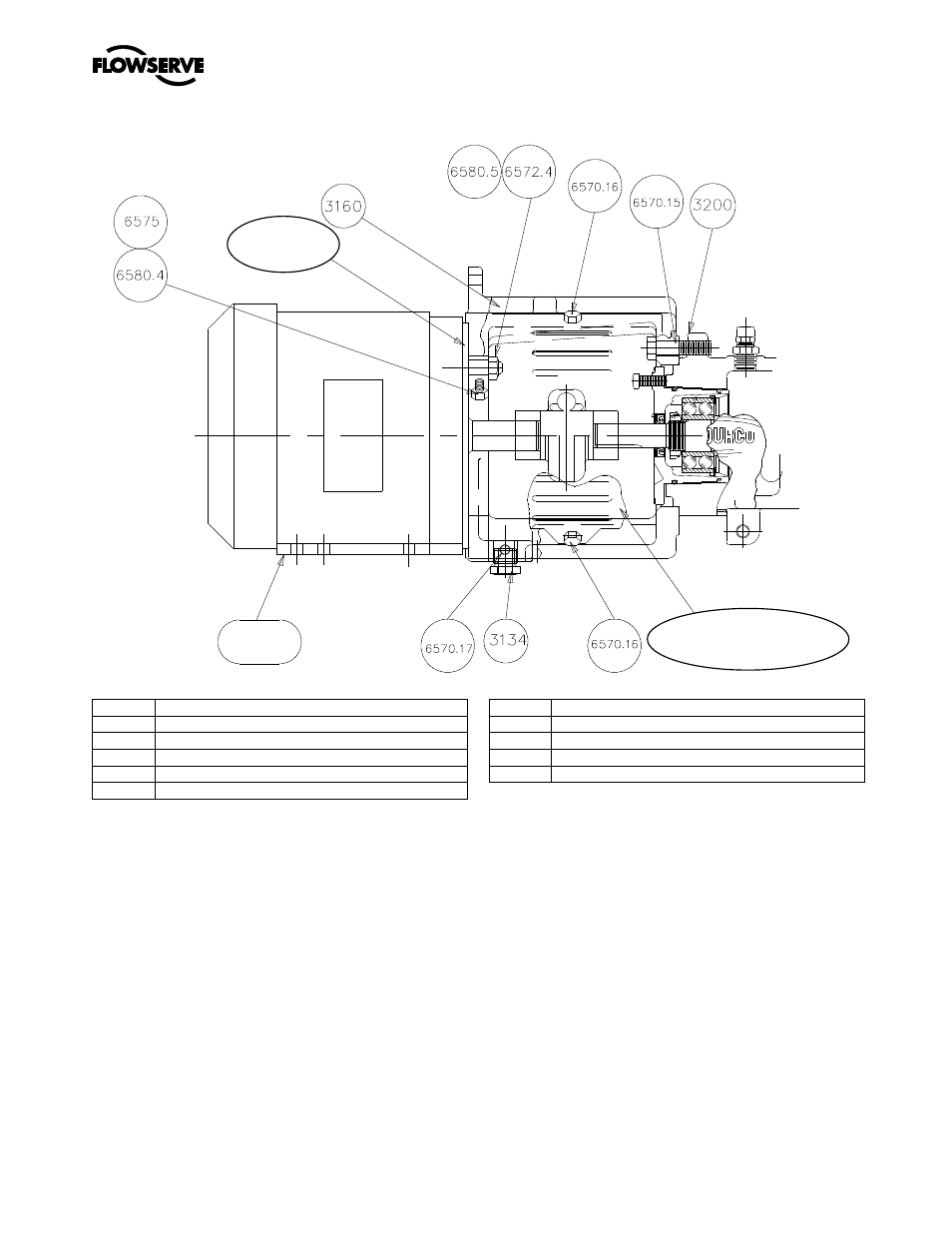

8.9 Mark 3 C-Flächen-Adapter, Gruppe 1 und Gruppe 2
Posten Beschreibung
3134 Stützfuß
3160 Motorsockel – C-Fläche
3200 Lagergehäuse
6570.15 Schraube – Lagergehäuse
6570.16 Schraube – Kupplungsschutzvorrichtung
6570.17 Schraube – Fuß - Stellschraube
6572.4 Bolzen - Motor
6575 Nivellierschraube
6580.4 Mutter - Nivellierschraube
6580.5 Mutter - Motor
8.10 Übersichtszeichnung
Die Übersichtszeichnung der typischen Anordnung
und alle spezifischen Zeichnungen, die vom Vertrag
gefordert sind, werden dem Käufer separat
zugesandt, außer wenn der Vertrag ausdrücklich
fordert, dass sie in diese Benutzeranweisungen
aufgenommen werden. Wenn diese Zeichnungen
separat geliefert werden, sollte der Käufer sie
zusammen mit denen aufbewahren, die mit den
Benutzeranweisungen gekommen sind.
Motor
Abstandhalter
Kupplungsschutzvorrichtung
