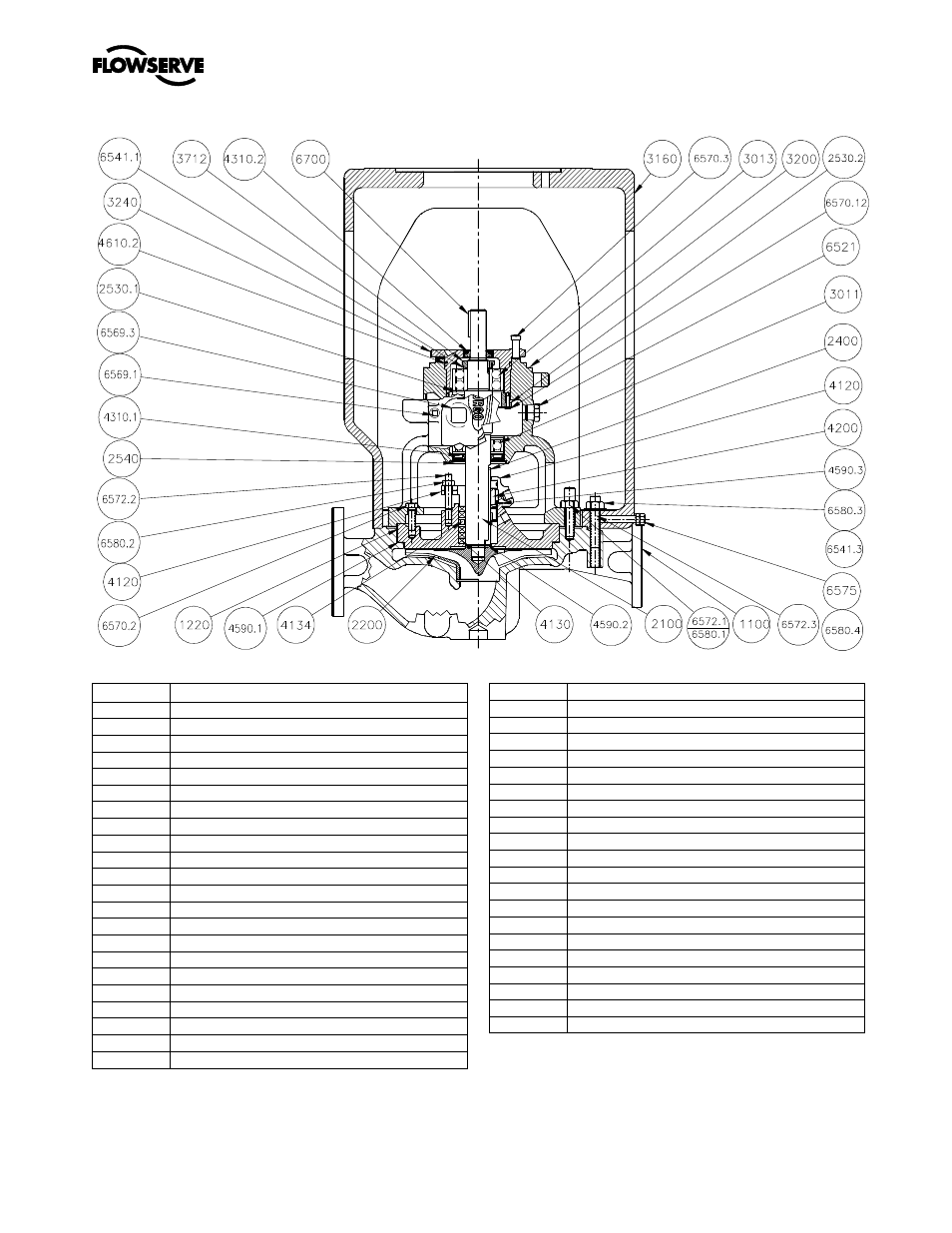

8.7 Mark 3 Inlinepumpe, Gruppe 1
Posten Beschreibung
1100 Gehäuse
1220 Rückwand
2100 W elle
2200 Laufrad
2400 Buchse, optional
2530.1 Haltering - Lager
2530.2 Haltering - Gegenring-Typ
2540 Ablenkblech -pumpenseitig, optional
3011 Kugellager - innenbord
3013 Kugellager - außenbord
3160 Motorsockel
3170* Pumpenständer
3200 Lagergehäuse
3240 Lagerträger
3712 Lagerklemmmutter
4120 Stopfbuchse
4130 Packung - optional
4134 Dichtungskäfig – Packung optional
4200 Gleitringdichtung
4310.1 Öldichtung pumpenseitig
4310.2 Öldichtung motorseitig
4590.1 Flachdichtung - Rückwand
4590.2 Flachdichtung - Laufrad
4590.3 Flachdichtung - Stopfbuchse
4610.2 O-Ring - Lagerträger
6521 Verschlussschraube - Lagergehäuse-Belüftung
6541.1 Klemmscheibe - Lager
6541.3 Unterlegscheibe
6569.1 Verschlussschraube
6569.3 Verschlussschraube – Schauglas
6570.2 Schraube - Rückwand /Adapter
6570.3 Stellschraube - Lagerträger
6570.12 Schraube - Klammer
6570.15* Schraube - Pumpenständer
6572.1 Bolzen - Gehäuse
6572.2 Bolzen - Stopfbuchse
6572.3 Bolzen – Sockel Gehäuse
6575 Nivellierschraube
6580.1 Mutter - Gehäuse
6580.2 Mutter - Stopfbuchse
6580.3 Mutter - Sockel Gehäuse
6580.4 Mutter - Nivellierschraube Gegenmutter
6700 Passfeder - W elle/Kupplung
* Nicht abgebildet
