NM BETRIEBSANLEITUNG DEUTSCH 71576789 - 11/09
Seite 16 von 52

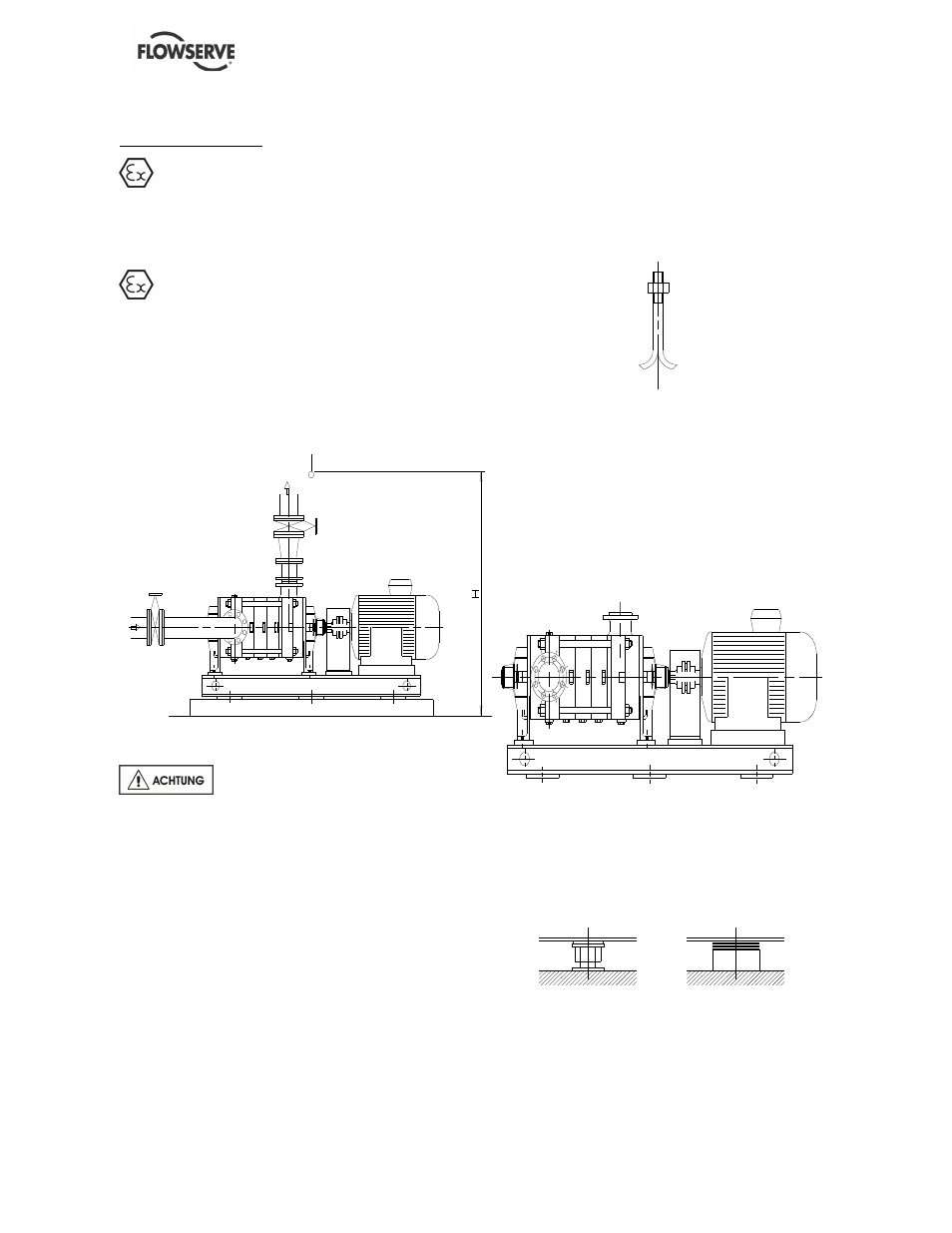

4 AUFSTELLUNG
Ausrüstungen, die in gefährlicher Umgebung
betrieben werden, müssen die relevanten
Explosionsschutzvorschriften erfüllen. S. Abschnitt
1.6.4, Produkte die in explosionsgefährdeten
Umgebungen verwendet werden.
Die gesamte Anlage muss geerdet sein.
4.1 Aufstellungsort
Die Pumpe muß so aufgestellt werden, daß
ausreichend Platz für Zugang, Wartung, Lüftung und
Inspektion mit reichlich Raum über der Pumpe zum
Anheben bleibt. Außerdem sollte die Saugleitung so
kurz wie möglich sein.
4.2 Befestigung
Es gibt mehrere Möglichkeiten
Pumpen auf ihrem Fundament zu befestigen. Dies
ist abhängig von der Größe der Pumpe, ihrem
Standort und von Schall- und
Vibrationsbeschränkungen. Nichteinhaltung der
Bestimmungen für richtige Aufstellung und
Befestigung können zum Versagen der Pumpe und
zum Verlust der Garantie führen.
Die Grundplatte muß auf ein festes Fundament
montiert werden, das entweder aus hochwertigem
Beton mit ausreichender Dicke oder aus einem
robusten Stahlgestell bestehen muß. Die
Grundplatte darf NICHT verspannt oder auf die
Oberfläche des Fundaments heruntergezogen
werden, sondern muß so abgestützt werden, da
β
die
ursprüngliche Ausrichtung nicht verändert wird.
Die Abmessung der genormten Fundamentbolzen
wird entsprechend den Grundplattenlöchern
gewählt. Die Länge der Bolzen mu
β
eine sichere
Verankerung im Fundament gewährleisten. Sollte
eine zweiteilige Grundplatte verwendet werden
müssen die Bolzen so gewählt werden, daß sie dem
Anfahrmoment des Motors standhalten.
NF E 27 811
Die Ankerlöcher müssen gro
β
und tief genug sein,
um ein einwandfreies Ausrichten des Aggregates
und Einbetonieren der Ankerbolzen zu erlauben.
Falls erforderlich, eine Rinne für die Betonschüttung
vorsehen.
Normalerweise sind Pumpe und Motor auf einer
gemeinsamen Grundplatte montiert. Andernfalls ist
unter jeder Maschine eine Grundplatte montiert. Die
Grundplatten müssen verankert sein.
4.2.1 Verankerung der Grundplatte
a) Fundamentoberfläche gründlich reinigen.
b) Unterlagen (Flacheisen, Stärke 20/25 mm)
beidseitig der Ankerlöcher plazieren. Eventuell
können auch Nivellierschrauben verwendet
werden.
