NM BETRIEBSANLEITUNG DEUTSCH 71576789 - 11/09
Seite 31 von 52
Sollte im Verlauf dieser
Betriebsüberwachung ein Defekt festgestellt werden,
so sind vom Personal folgende Schritte zu
unternehmen:
a) den Abschnitt "Betriebsstörungen" (§ 7)
zu Rate ziehen, um eventuell die
entsprechenden Hilfsma
ß nahmen treffen zu
können.
b) Überprüfen ob die Installation des Aggregates
den Regeln und Vorschriften dieser
Betriebsvorschrift entspricht. Falls nötig,
Installation abändern. Falls das Problem anhält,
sich an den Kundendienst von FLOWSERVE
wenden.
6.2.4 Gleitringdichtung
Die Wartung beschränkt sich auf die Überwachung
der Dichtigkeit. Die geringste Leckage ist ein
Zeichen für den Beginn eines Dichtungsproblems
bedingt durch eine Beschädigung der Gleitflächen,
Dichtungsringe, Faltenbälge, Membrane oder
anderer Bauteile der Gleitringdichtung.
6.2.5 Stopfbüchse
6.2.5.1 Pumpe mit einer Stopfbüchse
Eine gut eingelaufene und gut geregelte
Stopfbüchse benötigt sehr wenig Wartung. Sollte im
Laufe der Zeit die Leckage zu gro
ß werden, mu ß die
Stopfbuchsbrille nachgezogen werden.
Ist die Brille zu weit angezogen und ein erneutes
Nachziehen nicht mehr möglich, mu
ß die
Stopfbüchse neu gepackt werden.
6.2.5.2 Demontage und Kontrolle
a) Die Schutzgitter demontieren.
b) Die Stopfbuchsbrille so weit wie möglich nach
hinten schieben.
c) Alle Packungsringe mit einem Packungszieher
herausziehen. Falls ein Sperring vorhanden,
diesen auch herausnehmen (Stellung und
Montagerichtung notieren).
d) Oberflächenkontrolle der Wellenschutzhülse. Bei
Riefenbildung oder Rauhigkeit mu ß diese
ersetzt werden.
e) Alle Dichtungselemente werden sorgfältig
gereinigt.

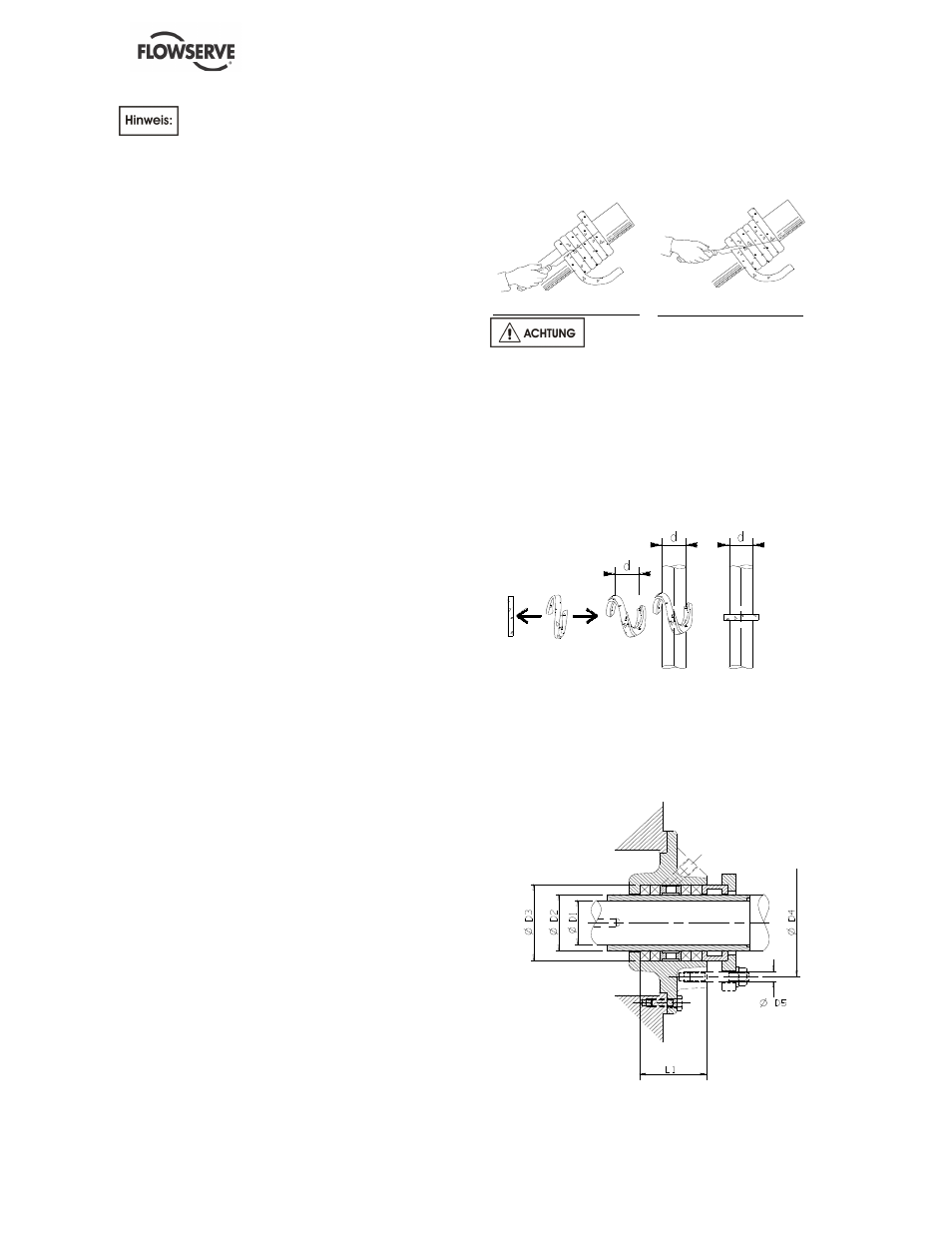

6.2.5.3 Anfertigung der Packungsringe
Die Ringe werden so geschnitten, da
ß sich die
Enden beim Herumlegen um die Wellenschutzhülse
(oder Welle) leicht berühren. Die Packung mu
ß ,
bevor sie angezogen wird, au ß en an der
Gehäusewand anliegen, und innen an der
Wellenschutzhülse (oder Welle) ein kleines Spiel
aufweisen.
Dafür die Packung spiralförmig um die Hülse, oder
einen Rundstab gleichen Durchmessers,
herumwinden (Dabei darf die Hülse aber nicht
beschädigt werden).
Beispiel des Geradeschnitts Beispiel des Schrägschnitts
Darauf achten, da ß die Ringe einen
leichten Druck auf die äu ß ere Gehäusewand
ausüben, und nicht auf die Hülse (oder Welle).
EINSETZEN DER PACKUNGSRINGE
a) Die Ringe wie ein S öffnen, um die Welle legen,
und in den Packungsraum einführen.
b) Die Stö ß e um ungefähr 90° versetzen.
c) Einen Ring nach dem anderen einsetzen.
Nachdem der letzte Packungsring eingesetzt ist, die
Stopfbuchsbrille vorschieben und die Muttern leicht
von Hand anziehen.
Nach der kompletten Montage mu
ß die Welle leicht
von Hand durchgedreht werden können.
