NM BETRIEBSANLEITUNG DEUTSCH 71576789 - 11/09
Seite 17 von 52

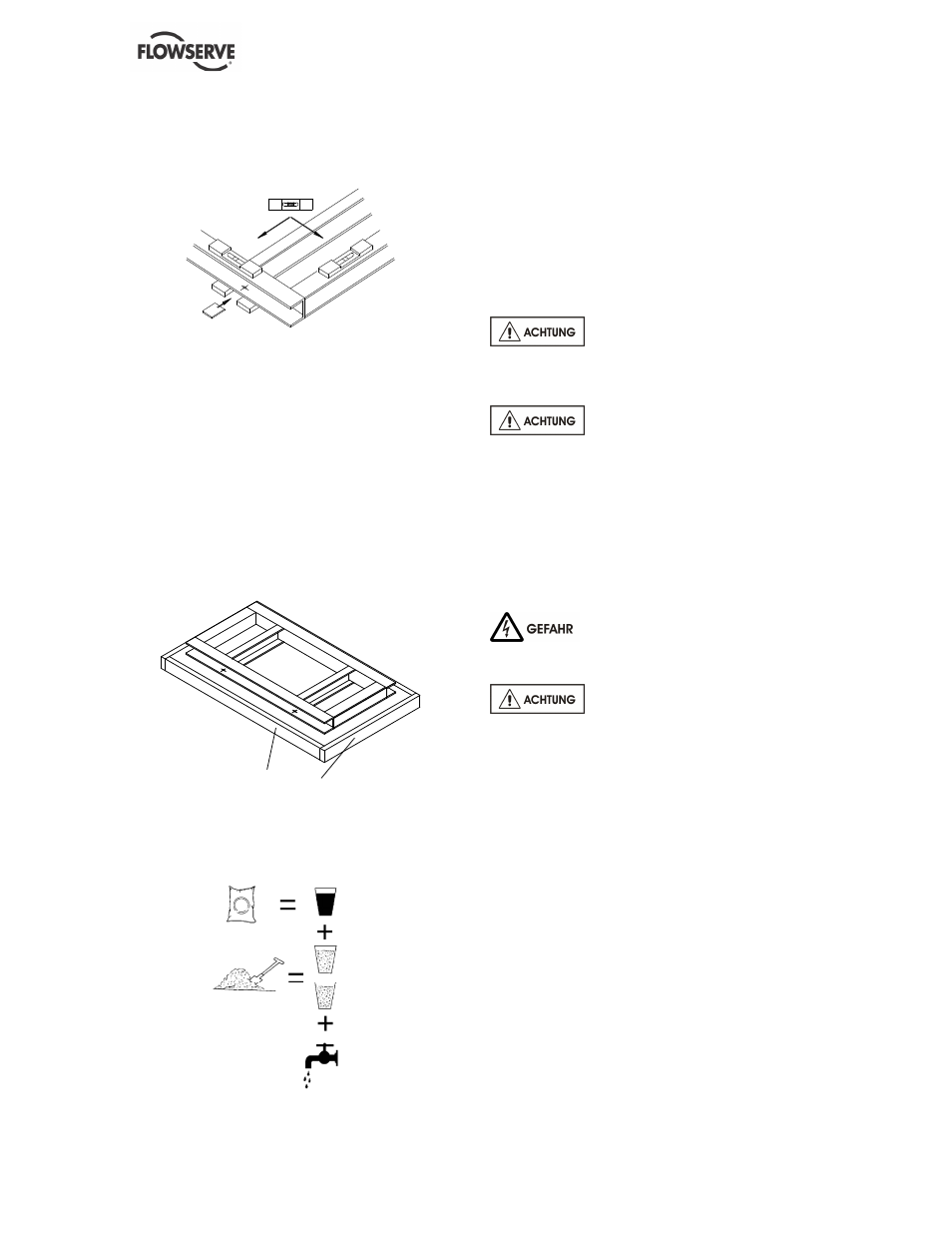

c) Aufsetzen, Positionieren und Ausrichten der
Grundplatte mit Hilfe von zusätzlichen
Unterlegblechen. Der maximal zulässige Fehler
soll nicht 0.5 mm pro 1 m Länge überschreiten.
d) Sind die Fundamentbolzen schon vorher
eingegossen worden, so sind diese leicht
anzuziehen. Falls nicht, nur in die dafür
vorgesehenen Löcher hängen lassen.
4.3 Zementieren
4.3.1 Ausgie ß en der Grundplatte
a) Der Aufstellungsort mu
β
sorgfältig gereinigt und
für das Ausgie
β
en vorbereitet werden. Für die
Betonschüttung mu
β
, wie unten dargestellt, eine
Verschalung um die Grundplatte herum installiert
werden.
Verschalung
b) Entsprechend den Herstellerangaben das
Gemisch (Beton, Harz) zum Ausgie
β
en
vorbereiten.
c) Zum Vergie ß en Produkte verwenden, die beim
Abbinden keinen Schwund aufweisen.
d) Das Gemisch bis auf die gewünschte Höhe
einschütten und Oberfläche glattstreichen.
Sorgfältig arbeiten, um die Bildung von
Hohlräumen zu vermeiden.
e) Nach Abbinden des Gemisches die
Befestigungsschrauben endgültig festziehen.
f) Ausrichten der Maschinen wie nachstehend
beschrieben.
4.4 Erste Ausrichtung
Vor Anschluss der Kupplungen,
Motordrehrichtung überprüfen.
4.4.1 Wärmeausdehnung
Pumpe und Motor werden
normalerweise bei Umgebungstemperatur
ausgerichtet. Diese Ausrichtung muss korrigiert
werden um die Wärmeausdehnung bei
Betriebstemperatur zu berücksichtigen. Bei
Pumpenanlagen, die mit hohen
Flüssigkeitstemperaturen arbeiten, sollte man die
Anlage mit Betriebstemperatur laufen lassen, dann
ausschalten und die Ausrichtung sofort überprüfen.
4.4.2 Ausrichtungsverfahren
Pumpe und Antrieb müssen vom
Stromnetz abgetrennt und die Kupplungsflansche
auseinander genommen sein.
Die Ausrichtung MUSS geprüft
werden.
Obwohl die Pumpe im Werk ausgerichtet wurde, ist
es sehr wahrscheinlich, dass diese Ausrichtung bei
Transport oder Handhabung verändert wird.
Wenn Ausrichten erforderlich ist, den Motor auf die
Pumpe ausrichten, nicht die Pumpe auf den Motor.
