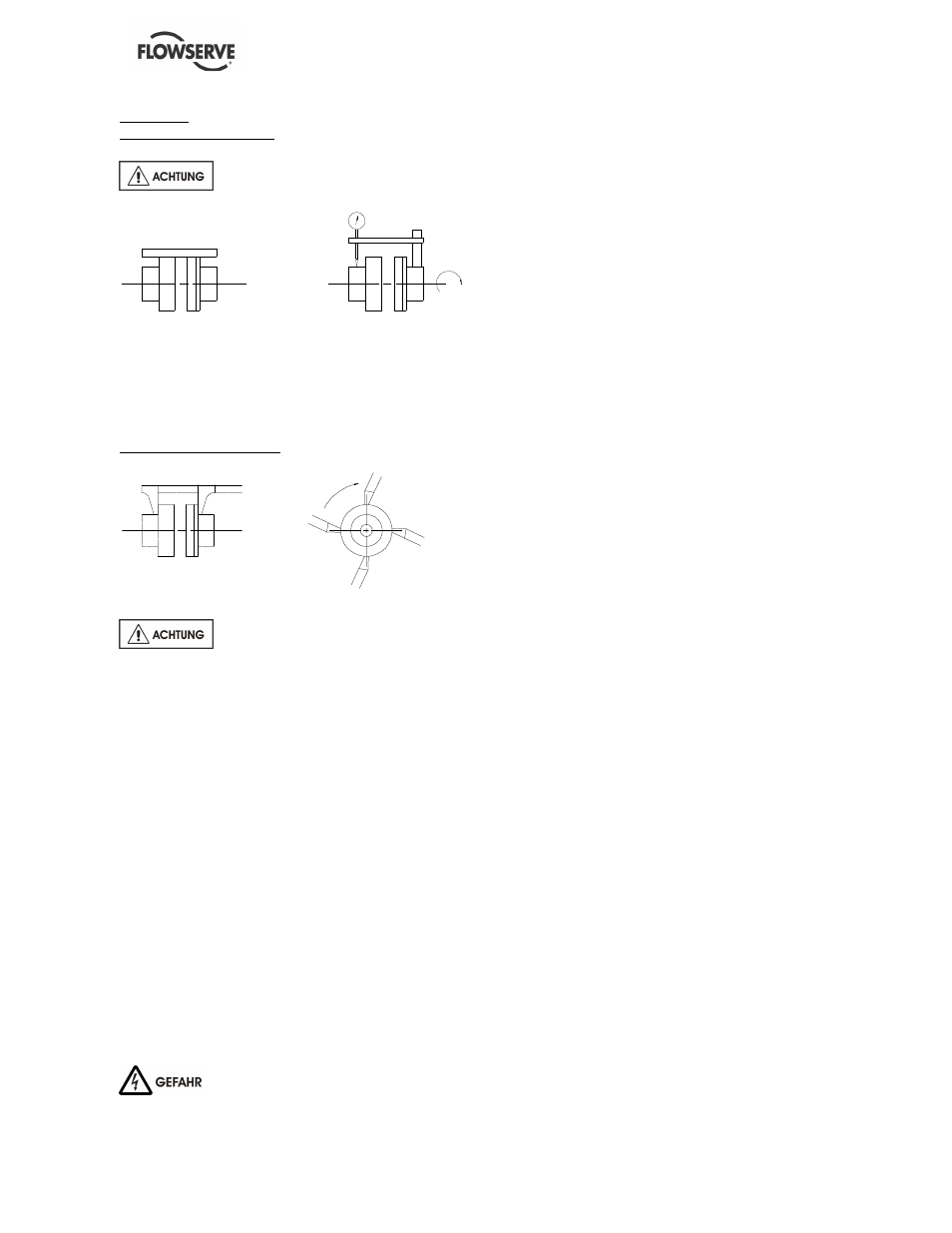

Ausrichten
Kontrolle der Fluchtung:
Messung in drei bis vier
verschiedenen Ebenen durchführen.
Mit einem Lineal
Mit einer Me uhr
ß
Fluchttoleranz:
= 0.15 mm Parallelität
= 0.1 mm winklig
Kontrolle der Winkligkeit:
Mit einer Schieblehre
Mit einer Fühlerlehre
Nach Anschluß der Rohrleitungen
muß das endgültige Ausrichten nochmals überprüft
werden (siehe § 4.5.1).
Ausrichten der Maschine im Bedarfsfall verbessern:
Komplettes Aggregat auf einer Grundplatte:
Die Maschinen sind präzise in der Werkstatt
ausgerichtet worden. Wird am Aufstellungsort ein
Ausrichtungsfehler festgestellt, so ist im allgemeinen
eine fehlerhafte Unterlegung der Grundplatte die
Ursache (unvermeidbare Restelastizität der
Grundplatte). Eine Behebung dieses Fehlers kann
jedoch leicht mittels Beilegblechen erfolgen. Stellt
sich diese Ma
ß
nahme aber als unzureichend
heraus, so mu
ß
zusätzlich noch eine Unterlegung
des Motors vorgenommen werden. Eventuell mu
ß
der Rohrleitungsanschlu
ß
überprüft werden.
Pumpe und Motor auf getrennten Grundplatten:
Die Maschinen werden in der Werkstatt vorläufig auf
ihre Grundplatten montiert. Sobald die Pumpe
installiert ist, dient sie als Fixpunkt. Das Ausrichten
wird am Motor vorgenommen.
Den Elektromotor niemals vor Ende
der Installation an das Stromnetz anschließen.
