NM BETRIEBSANLEITUNG DEUTSCH 71576789 - 11/09

Seite 20 von 52

4.5.2 Einlassleitungen

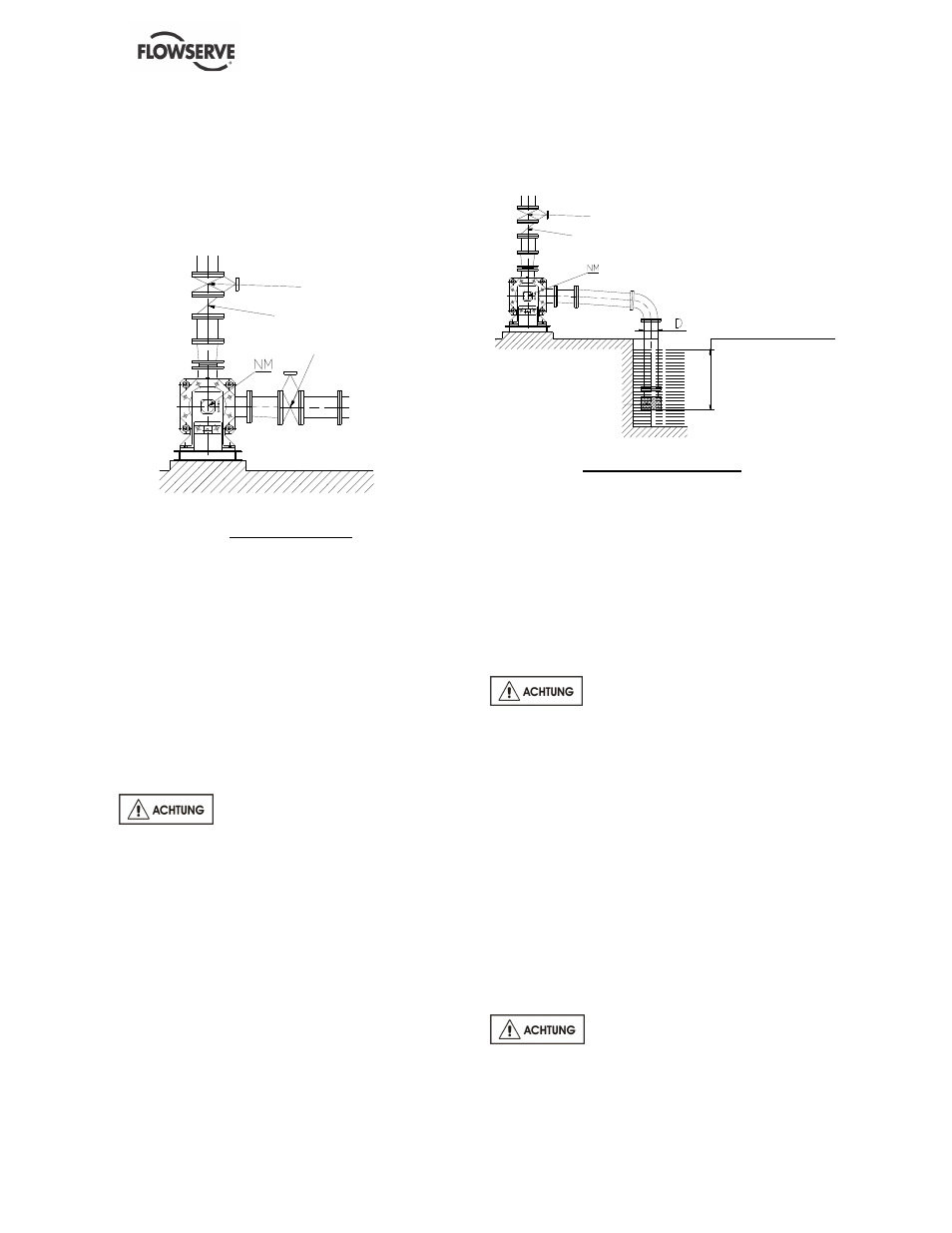

4.5.2.1 Gestaltung der Saugleitung für eine
Pumpe mit Zulauf
Die Saugleitung soll so kurz und direkt wie möglich
sein. Ein Krümmer darf niemals direkt auf den
Saugflansch der Pumpe montiert werden.

Schieber

Rückschlagventil

Durchflußventil

Pumpe mit Zulauf

a) Scharfe Krümmer oder abrupte Verengungen

sind zu vermeiden. Wenn nötig, Reduzierstücke

20° (Gesamtwinkel) verwenden.

b) Verlegung der Rohrleitung so, da

β

Lufteinschlüsse vermieden werden (keine
Hochpunkte).

c) Falls Hochpunkte unvermeidlich sind, diese mit

Entlüftungshähnen versehen.

d) Falls ein Saugsieb nötig ist, mu

β

seine freie

Durchgangsfläche das 3- bis 4fache des
Rohrleitungsquerschnittes betragen.

e) Wird ein Absperrschieber benötigt, so sollte ein

Modell ohne Einschnürung gewählt werden.

Der Rohrleitungsflansch bleibt bis zur

Endkontrolle (siehe § 4.5.4) lose mit dem
Pumpenflansch verbunden (Schrauben noch nicht
anziehen).

4.5.2.2 Gestaltung der Saugleitung für eine
Pumpe im Saugbetrieb
Die Saugleitung soll so kurz und direkt wie möglich
sein. Ein Krümmer darf niemals direkt auf dem
Saugflansch der Pumpe montiert werden.

Schieber

Rückschlagventil

Mindesteintauchtiefe: I

I

3 x D

Fu

ß

ventil

Pumpe im Saugbetrieb

a) Scharfe Krümmer oder abrupte Verengungen

sind zu vermeiden. Wenn nötig, Reduzierstücke

20° (Gesamtwinkel) verwenden, deren obere

Mantellinie waagerecht ist.

b) Saugleitung mit steigender Neigung bis zur

Pumpe, um Lufteinschlüsse zu vermeiden.

c) Ist ein Fu

ß

ventil nötig, so sollte es nicht

überdimensioniert werden, da dies zu starken
Druckschwankungen führen kann (Klappen-
oder Ventilschläge).

Der Rohrleitungsflansch bleibt bis zur

Endkontrolle (siehe § 4.5.4) lose mit dem
Pumpenflansch verbunden (Schrauben noch nicht
anziehen).

4.5.3 Auslassleitung

4.5.3.1 Gestaltung der Druckleitung

a) Bei Rohrerweiterungen sollte der Kegelwinkel

(Gesamtwinkel) zwischen 7° und 12° betragen.

b) Absperrschieber hinter dem Rückschlagventil

montieren, in Durchflu

ß

richtung gesehen.

c) Das Rückschlagventil in der Druckleitung

schützt die Pumpe vor eventuellem Überdruck
und Rücklauf beim Abstellen.

Falls erforderlich kann ein Kontrollmanometer an die
Rohrleitung angeschlossen werden.

Der Rohrleitungsflansch bleibt bis zur

Endkontrolle (siehe § 4.5.4) lose mit dem
Pumpenflansch verbunden (Schrauben noch nicht
anziehen).
