Messgeräteübersicht

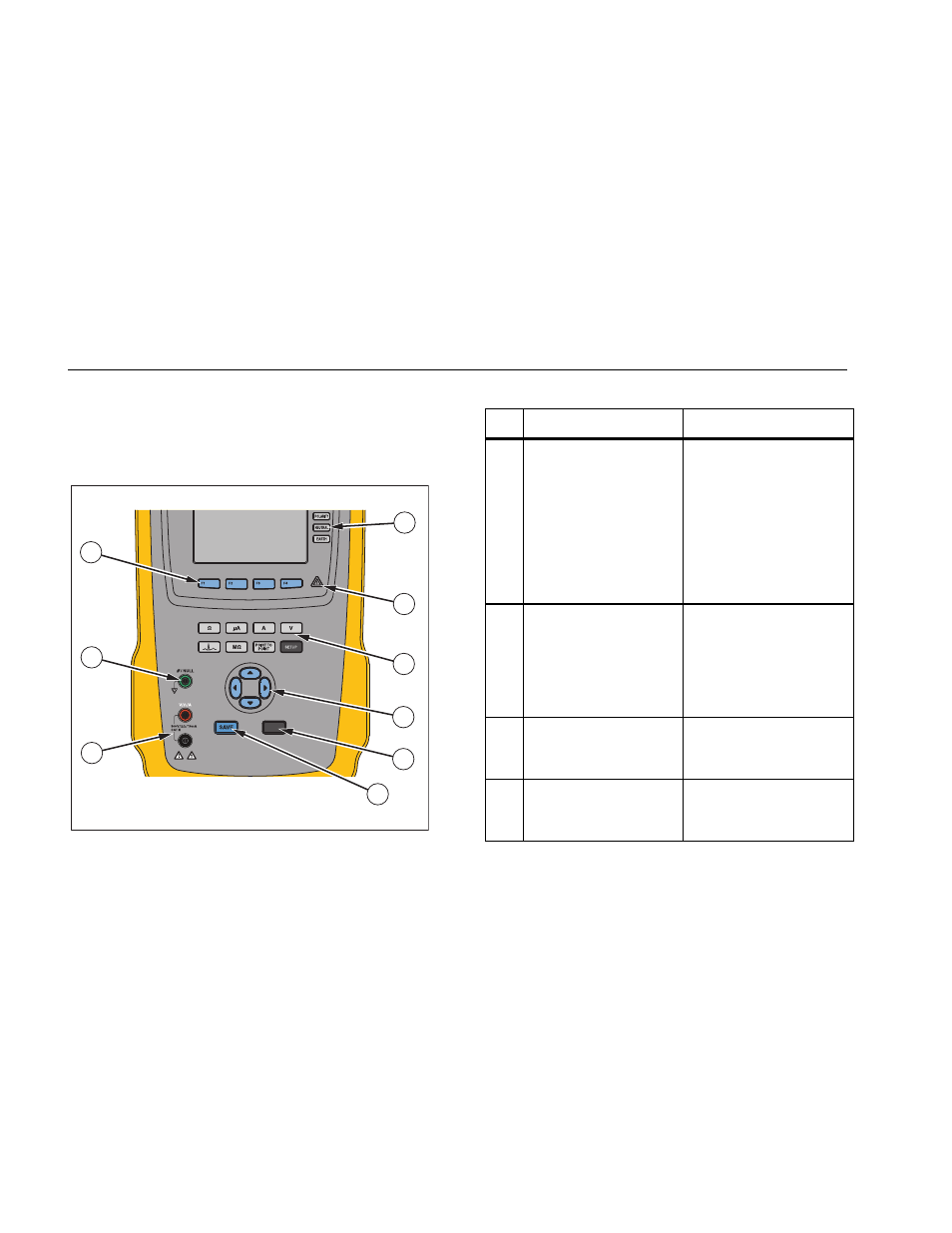

Abbildung 1 und Tabelle 2 beschreiben die
Bedienelemente und die Anschlüsse des Testers auf der
Vorderseite.
TEST
2
3
7
8
9
1
4
5
6
fis116.eps
Abbildung 1. Bedienelemente und Anschlüsse auf der
Vorderseite
Tabelle 2. Bedienelemente und Anschlüsse
Nr. Bezeichnung
Beschreibung
1
Konfigurationstasten
Geräteausgang
Steuert die Konfiguration
des Geräteausgangs.
Öffnet und schließt die
Neutral- und
Erdungsverbindung und
kehrt die Polarität des
Neutralleiters und des
stromführenden Leiters
um.
2
Hochspannungsanzeige
Zeigt an, wenn
Hochspannung an die
EKG/Anwendungsteile-
Klemmen oder L1 und L2
der Testanschlüsse
angelegt wird.
3
Testfunktionstasten
Wählt die verschiedenen
Testfunktionen des
Testers aus.
4
Navigationstasten
Cursorsteuertasten für
Navigation in Menüs und
Listen.
