Fluke Biomedical ESA612 - Handbuch (Seite 56)

ESA612
Bedienungshandbuch
42
DUT_PE
PE
L2
DUT_L2
DUT_L1
NETZ
L1
NETZ ZU
REV
POL
MAP
REV
MD
MAP
(TRENN-)TRANSFORMATOR
FE
LEITUNGSAUS
WAHLRELAIS*
ANWEND.-TEIL
*Nicht ausgewählte Leitungen sind offen.
LEITENDES TEIL
ZU TESTENDES GERÄT
MESSLEITUNG
gty31.eps

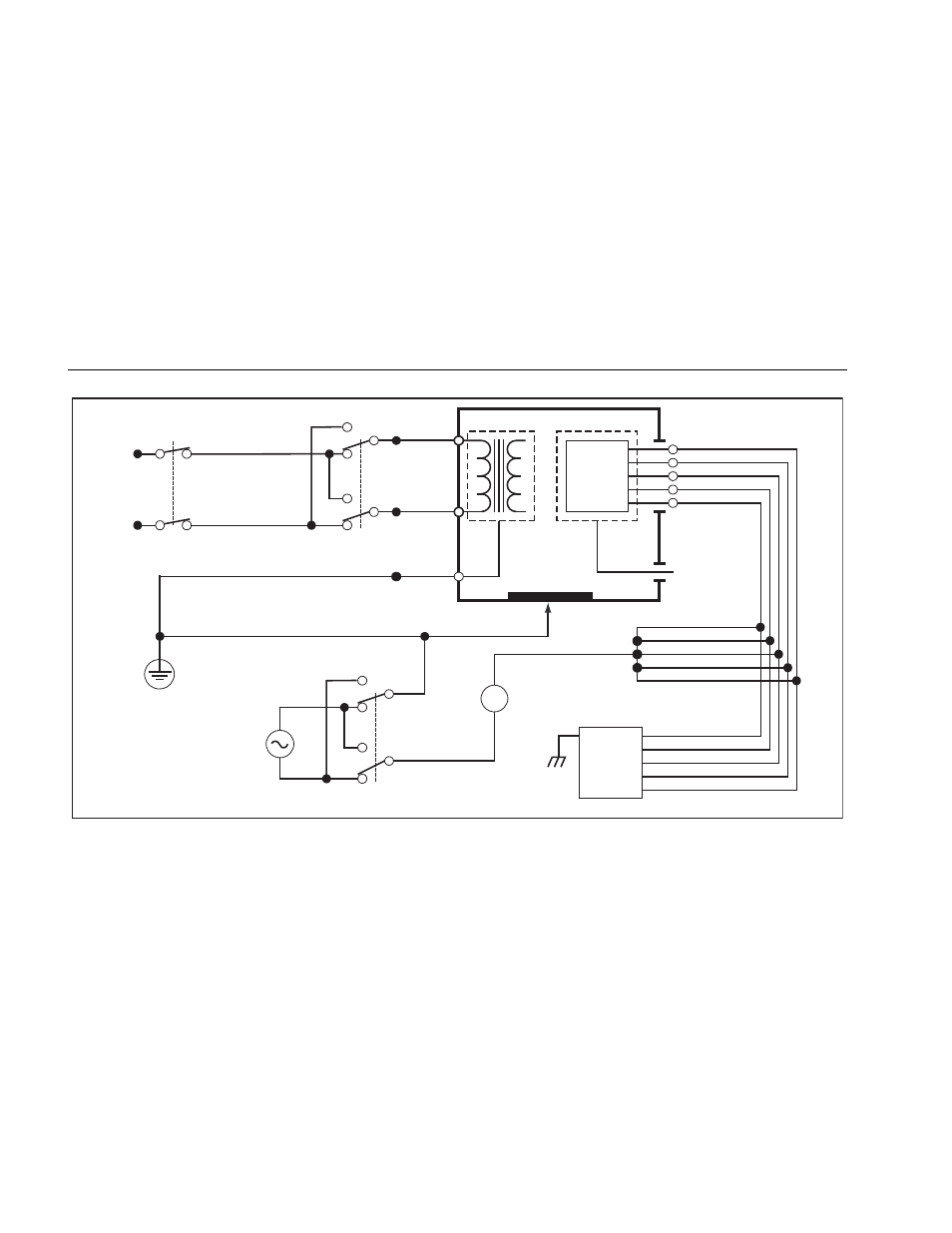

Abbildung 24. Hauptleitung-zu-Anwendungsteil-Ableitstromtest - Schaltbild
