Electrical Safety Analyzer
Durchführung elektrischer Sicherheitstests
23
Durchführen eines Isolierungswiderstandstests
(Insulation Resistance)
Die fünf Isolierungswiderstandstests nehmen Messungen
zwischen Hauptleitungen (L1 und L2) und Schutzerde,
Anwendungsteilen (AP) und Schutzerde, Hauptleitungen
und Anwendungsteilen (AP), Hauptleitungen und nicht-
geerdeten zugänglichen leitfähigen Punkten sowie
Anwendungsteilen (AP) und nicht-geerdeten zugänglichen
leitfähigen Punkten vor.
Um auf das Testmenü des Isolierungswiderstandstests
zuzugreifen,  drücken.
Alle Isolierungswiderstandstests können mit 500 oder 250
Volt DC durchgeführt werden. Um die Testspannung im
Testmenü des Isolierungswiderstandstests zu ändern, den
Softkey More (Mehr) drücken. Drücken des Softkey
Change Voltage
(Spannung ändern) bewirkt Umschalten
der Testspannung zwischen 250 und 500 Volt DC.
Hinweis
Beenden und Wiederaufrufen des Testmenüs
des Isolierungswiderstandstests bewirkt, dass die
Testspannung zum Standardwert von 500 Volt
DC zurückkehrt.
Abbildung zeigt, drei der fünf Tests werden als die
Funktions-Softkeys F1 bis F3 angezeigt. Um auf die
weiteren zwei Tests bzw. die Testspannungsauswahl
zuzugreifen, den Softkey More (Mehr) drücken. Der
Softkey Back (Zurück) kehrt zum obersten Testmenü des
Isolierungswiderstandstests zurück.

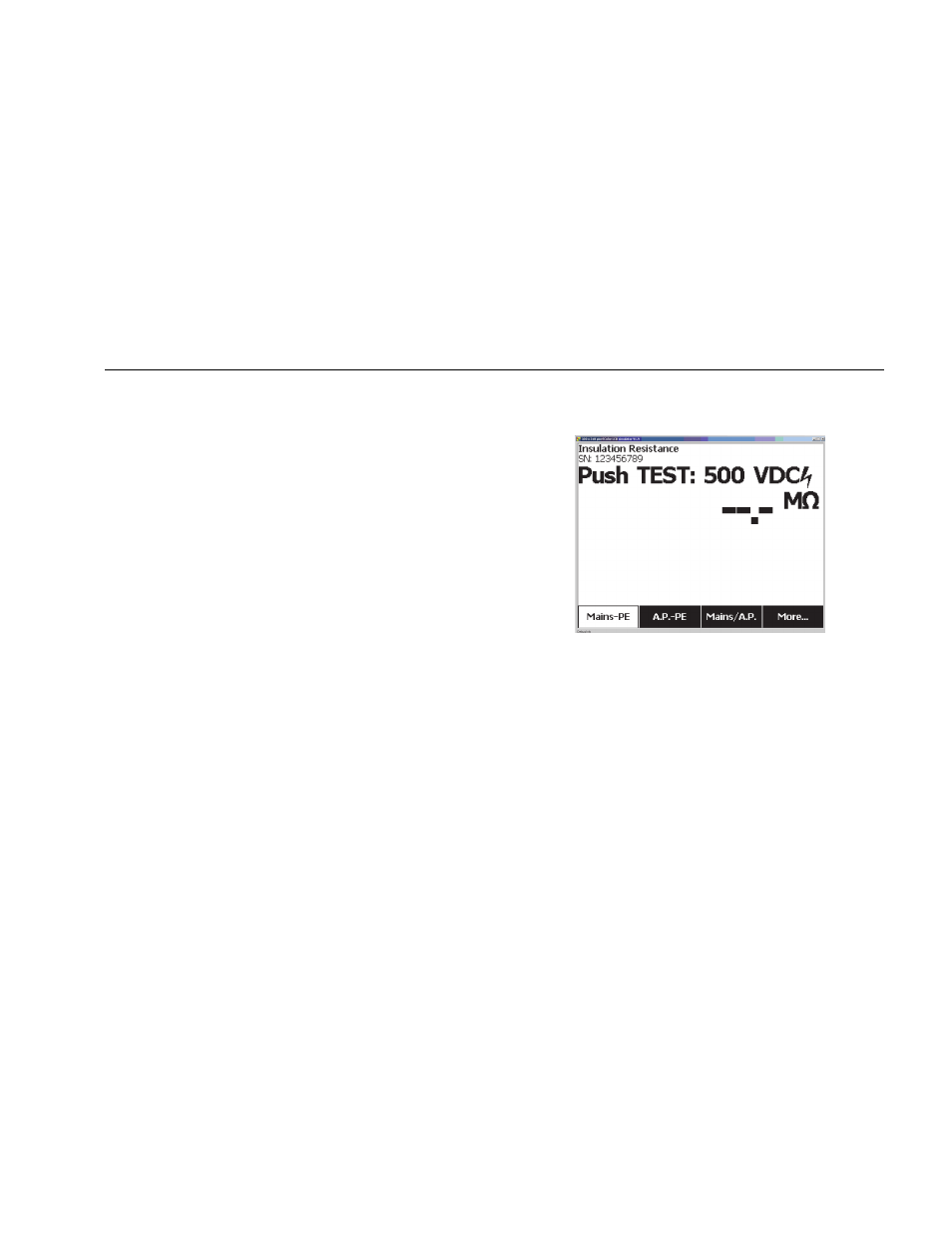

Abbildung 12. Isolierungswiderstandsmessung
Nach Auswahl eines Tests durch Drücken des
entsprechenden Softkeys  drücken, um die
ausgewählte Spannung an das DUT anzulegen und die
Widerstandsmessung vorzunehmen.
Die Abbildungen bis zeigen die elektrischen
Verbindungen zwischen dem Tester und dem DUT für die
fünf Isolierungswiderstandstests.
Hinweis
Das DUT wird für diesen Test ausgeschaltet.
