Simulieren von EKG-Wellenformen
59
Messen von Stromstärke
Der Tester kann Nur-DC-, Nur-AC- und AC+DC-
Stromstärkemessungen bis 10 mA durchführen.
Durchführen einer Stromstärkemessung:
1. Im Punkt-Punkt-Menü (Point to Point) den Softkey
Leakage (Ableitstrom) drücken.
2. Mit  bzw.  den Messmodus auswählen: „ac only“,
„dc only“ oder „ac+dc“.
3. Die Testleitungen in die ROTEN und (V/ Ω /A) und
SCHWARZEN Buchsen einstecken.
4. Die Sonden an die zwei Punkte anlegen, an denen
der unbekannte Strom vermutlich auftritt, und dann
den Messwert auf der Anzeige des Testers ablesen.
Simulieren von EKG-Wellenformen
Der Tester ist fähig, verschiedene Wellenformen an den
Anschlussklemmen der Anwendungsteile zu erzeugen. Mit
diesen Signalen können die Leistungseigenschaften von
EKG-Monitoren und EKG-Streifenschreibern getestet
werden. Die korrekten Verbindungen zwischen dem
Tester und einem ECG-Monitor ersehen Sie aus
Abbildung . Bei Monitoren mit Schnappanschlüssen den
BJ2ECG-Adapter in die Anschlüsse oben am Tester
einstecken und die Monitor-Leitungen mit den
Schnappanschlüssen am Adapter verbinden.
Hinweis
Wenn der ECG-Monitor Bananenklemmen
anstelle von Schnappanschlüssen hat, den
Universal-Adapter Schnappanschluss-zu-
Bananenanschluss zum Anschließen des Testers
verwenden.
Um auf das in Abbildung gezeigte EKG-
Wellensimulations-Menü zuzugreifen,  drücken. In
diesem Menü können eine Reihe unterschiedlicher
Wellenformen über F1 ausgewählt werden; die Rate oder
Frequenz der Wellenform wird über F2 ausgewählt.

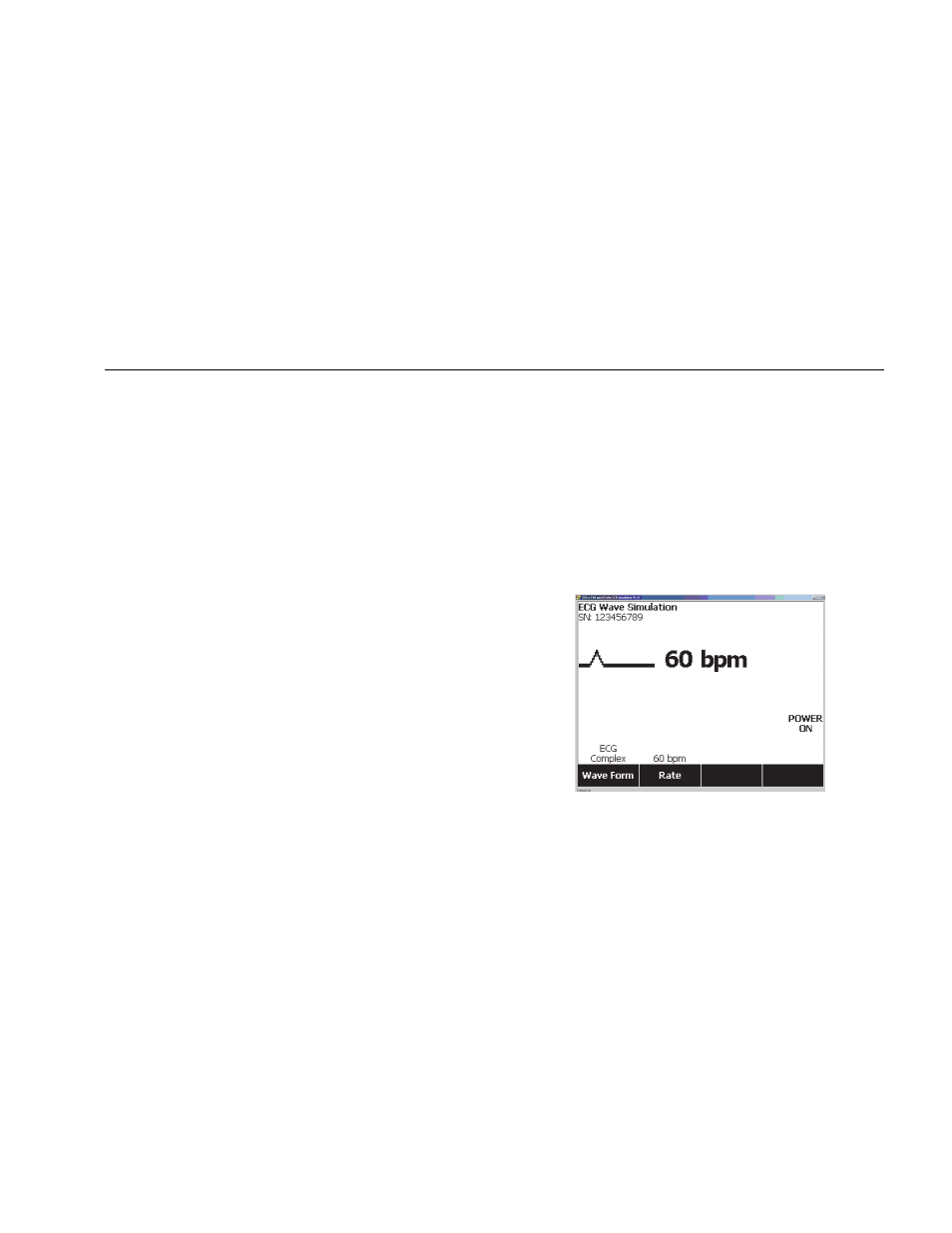

Abbildung 33. EKG-Wellensimulations-Menü
