Electrical Safety Analyzer
Anschließen eines DUT an den Tester
11
Anschließen eines DUT an den Tester
Ein DUT (Device Under Test) kann, abhängig vom Gerät
und der Anzahl der für einen vollständigen Sicherheitstest
benötigten Verbindungen, auf verschiedene Weisen
angeschlossen werden. Abbildung zeigt ein DUT mit
Verbindungen zum Testanschluss, zu Anwendungsteile-
Klemmen und mit einer separaten Verbindung zum DUT-
Gehäuse oder zur Schutzerde.
Einschalten des Testers
Hinweis
Um sicherzustellen, dass die
Hochspannungsanzeige funktioniert, prüfen, ob
sie während des Einschaltselbsttests
aufleuchtet.
Den Netzschalter auf der linken Seite drücken, so dass
die "I"-Seite des Wechselstrom-Netzschalters
niedergedrückt ist. Der Tester führt eine Reihe von
Selbsttests durch und zeigt dann die in Abbildung
gezeigte Meldung an, falls der Selbsttest erfolgreich
abgeschlossen wurde.

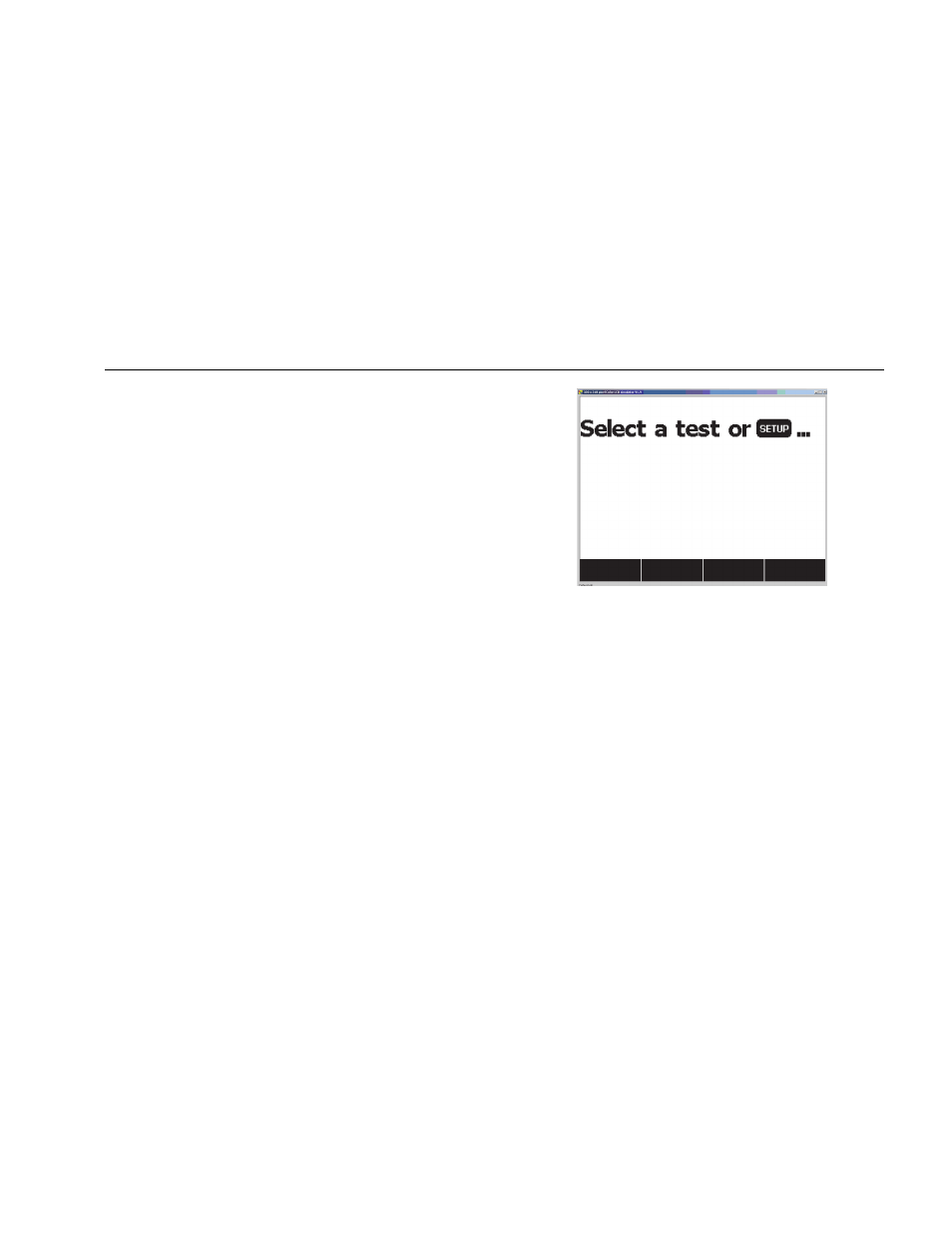

Abbildung 4. Tester betriebsbereit
