Fluke Biomedical ESA612 - Handbuch (Seite 48)

ESA612
Bedienungshandbuch
34
DUT_PE
MESSLEITUNG
PE
L2
DUT_L2
DUT_L1
L1
ERDUNG OFFEN
L2
OFFEN
MD
FE
LEITENDES TEIL
ZU TESTENDES GERÄT
ANWEND.-TEIL
ANWEND.-TEIL OFFEN
HAUPTLEITUNG
HAUPTLEITUNG ZU
faz28.eps

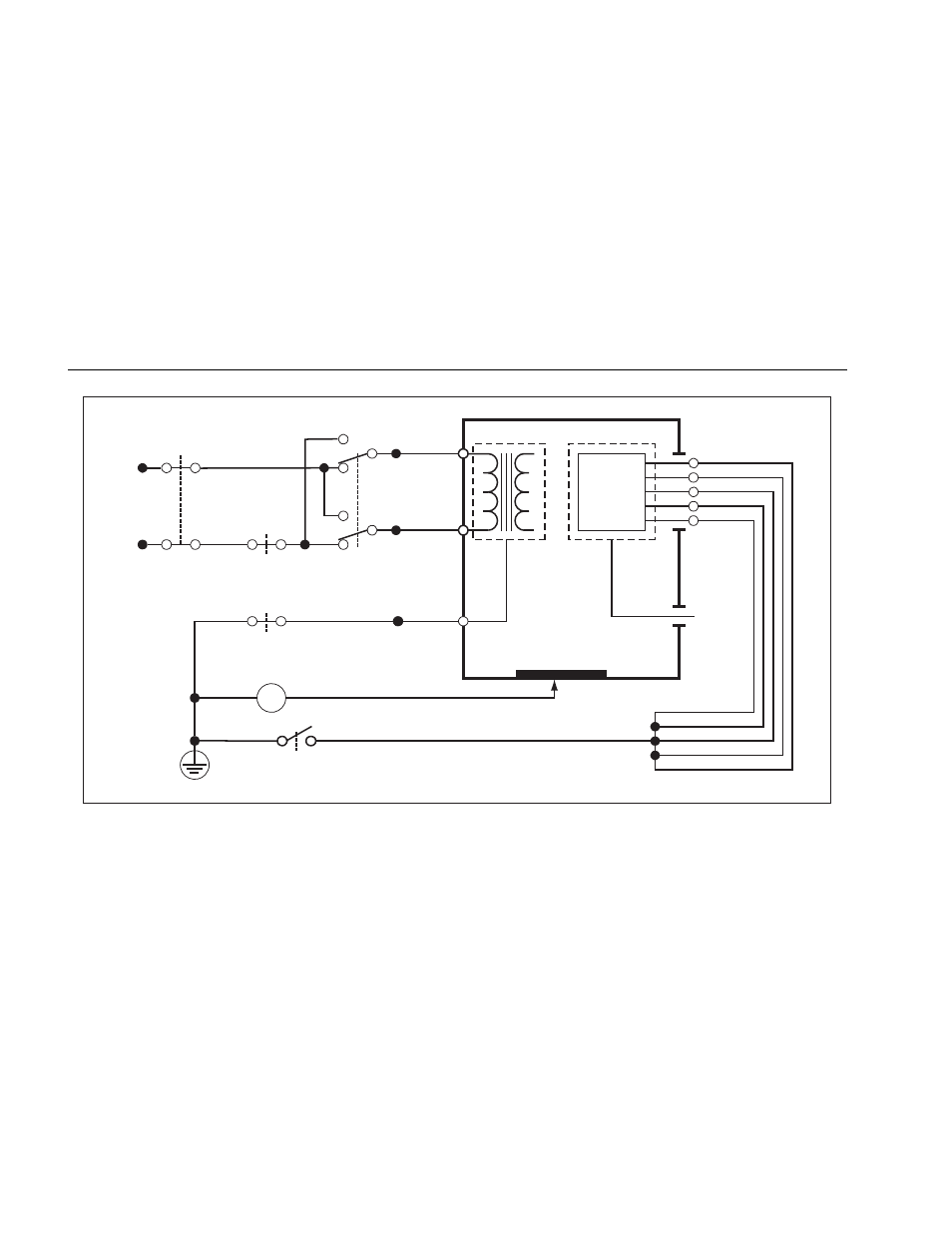

Abbildung 20. Gehäuseableitstromtest - Schema
Hinweis
Gehäuseableitstrom: das gleiche Schaltbild, jedoch ohne den Schalter für die Anwendungsteile
