Fluke Biomedical ESA612 - Handbuch (Seite 31)

Electrical Safety Analyzer
Durchführung elektrischer Sicherheitstests
17
6. Wenn der gewünschte Standard angezeigt wird, den
Softkey Done (Fertig) drücken.
Einige elektrische Tests sind möglicherweise für einen
bestimmten Standard nicht anwendbar. In diesem Fällen
zeigt das Menü des Testers den ausgeschlossenen Test
nicht als Option an.
Durchführung eines
Hauptleitungsspannungstests (Mains Voltage)
Der Haupleitungsspannungstest misst die Spannung des
Netzeingangs durch drei separate Messungen. Um auf
den Haupleitungsspannungstest zuzugreifen, 
drücken. . Das Menü Netzspannungstest ist in Abbildung
abgebildet.

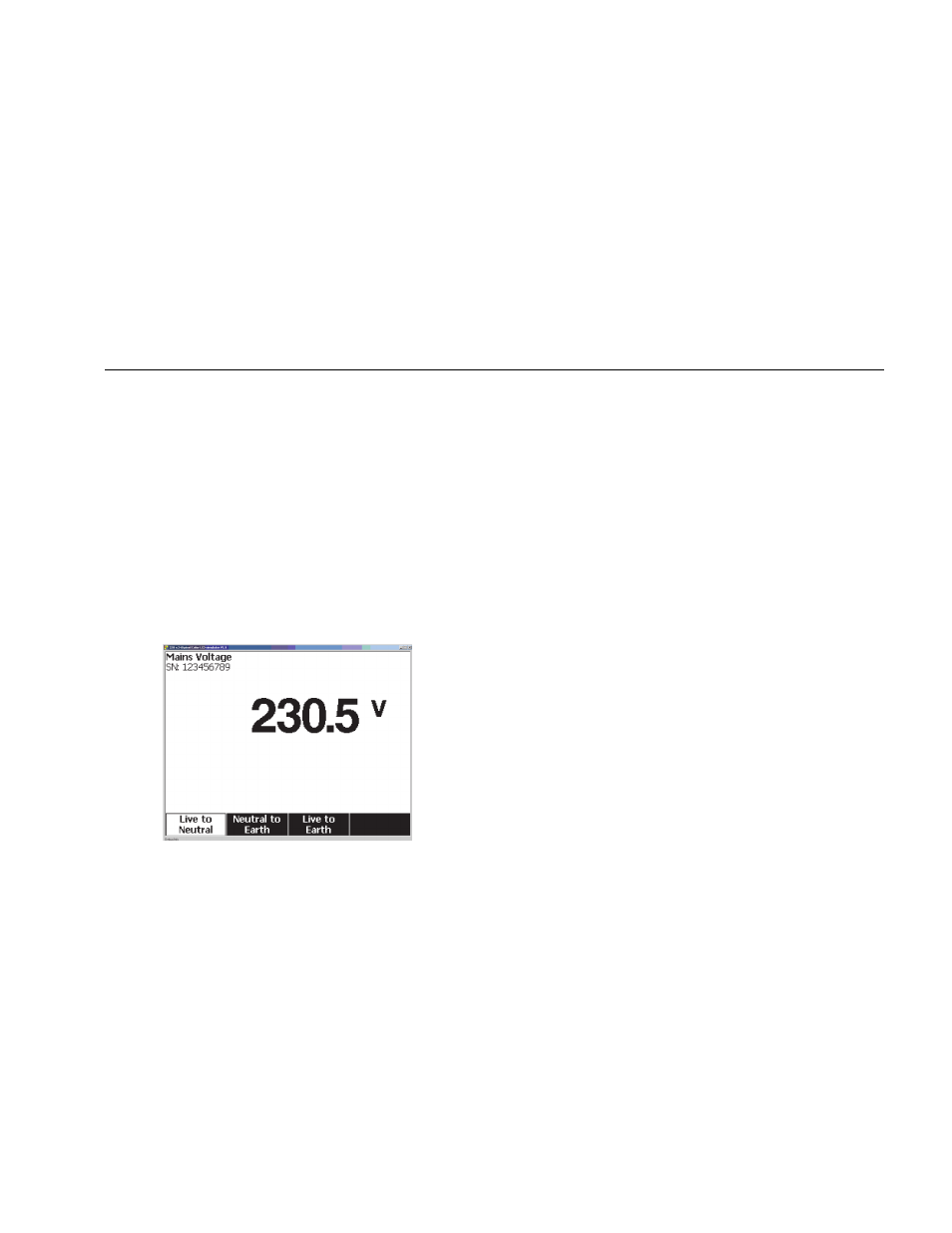

Abbildung 8. Mains Voltage-Testmenü
Die einzelnen Funktions-Softkeys drücken, um eine der
drei Messungen durchzuführen: „L1 to L2“ (Stromführend
zu Neutral, „L2 to Earth“ (Neutral zu Erde) und „L1 to
Earth“ (Stromführend zu Erde).
Hinweis
Der Strom zum Testanschluss ist während des
Hauptleitungsspannungstests ausgeschaltet.
Einen Test des Schutzerdewiderstands
durchführen.
Mit dem Schutzerdewiderstandstest wird die Impedanz
zwischen PE-Klemme des Tester-Testanschlusses und
den freiliegenden leitfähigen Teilen des DUT gemessen,
die mit der Schutzerde des DUT verbunden sind.
Vor der Durchführung von Ableitstromtests mit dem
Tester sollte möglichst die Integrität der
Erdungsverbindung zwischen der Testanschlusserde des
Testers und der Schutzerde bzw. dem Gehäuse des DUT
mit diesem Test geprüft werden.
Um auf das Menü Erdungstest (Schutzerde)
∅ /Nullwiderstandstest zuzugreifen,  drücken.
Hinweis
Das DUT wird für diesen Test ausgeschaltet.
