Durchführen von Punkt-Punkt-
Messungen
Der Tester kann Spannungs-, Widerstands- und
Schwachstrommessungen über die Punkt-Punkt-Funktion
durchführen. Um auf das in Abbildung gezeigte Punkt-
Punkt-Funktionsmenü zuzugreifen, drücken. Die
Softkeys F1 bis F3 werden zum Auswählen der
Messfunktion verwendet.

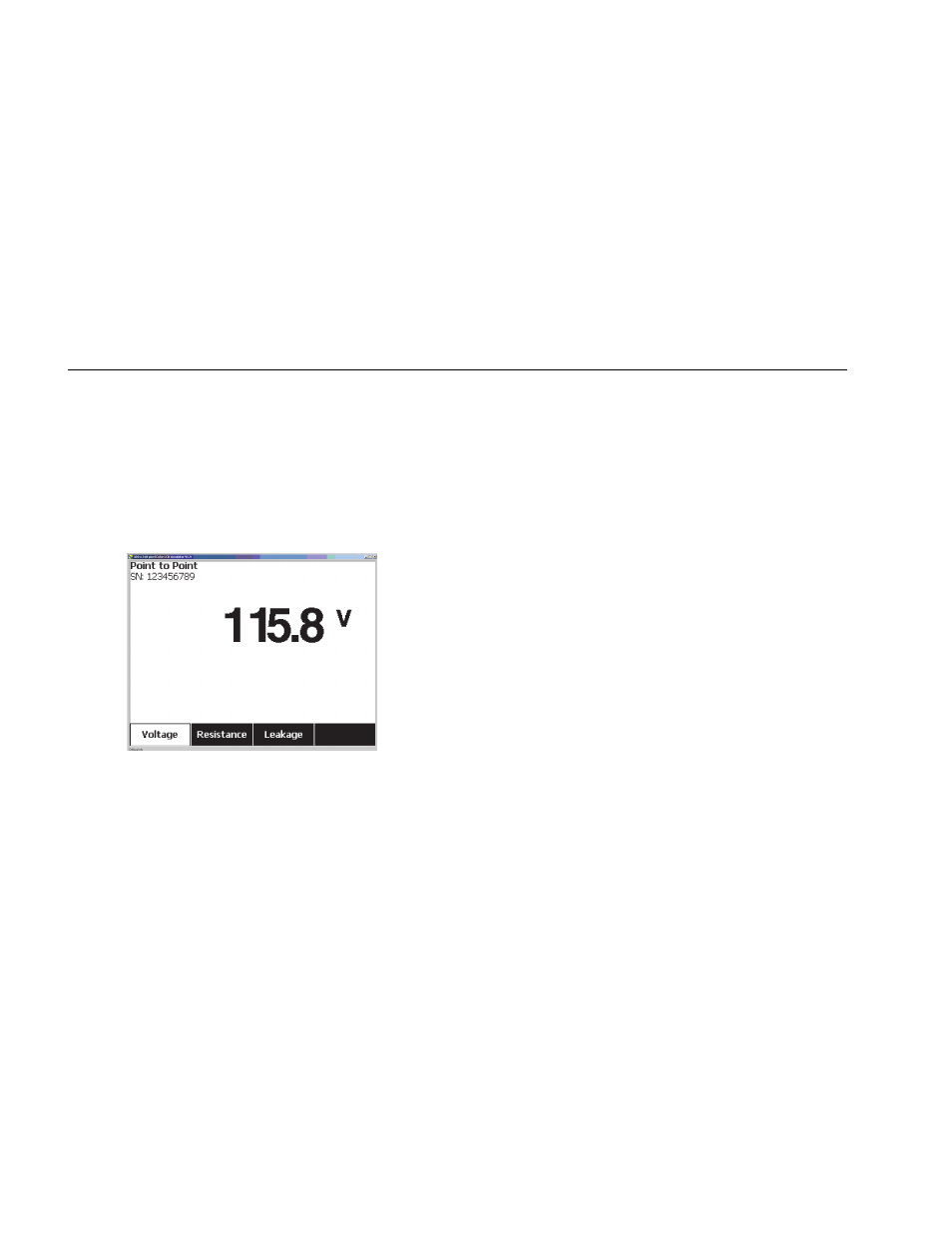

Abbildung 32. Punkt-Punkt-Funktionsmenü
Messen von Spannung
Durchführen einer Spannungsmessung:
1. Im Punkt-zu-Punkt-Menü (Point to Point) den Softkey
Voltage
(Spannung) drücken.
2. Die Testleitungen in die ROTEN und (V/
Ω
/A) und
SCHWARZEN Buchsen einstecken.
3. Die Sondenspitzen über die unbekannte Spannung
anlegen und den Messwert auf der Anzeige des
Testers ablesen.
Der Tester misst bis zu 300 Volt DC.
Messen von Widerstand
Durchführen einer Widerstandsmessung:
1. Im Punkt-Punkt-Menü (Point to Point) den Softkey
Resistance
(Widerstand) drücken.
2. Die Testleitungen in die ROTEN und (V/
Ω
/A) und
SCHWARZEN Buchsen einstecken.
3. Widerstand des Nullleiters durch Kurzschließen der
Leitungen miteinander und Drücken des Softkeys
Zero Leads
(Nullleiter) messen.
4. Die Sonden über den unbekannten Widerstand
anlegen und den Messwert auf der Anzeige des
Testers ablesen.
Der Tester misst Widerstand bis 2,0
Ω
.
