ESA612
Bedienungshandbuch
30

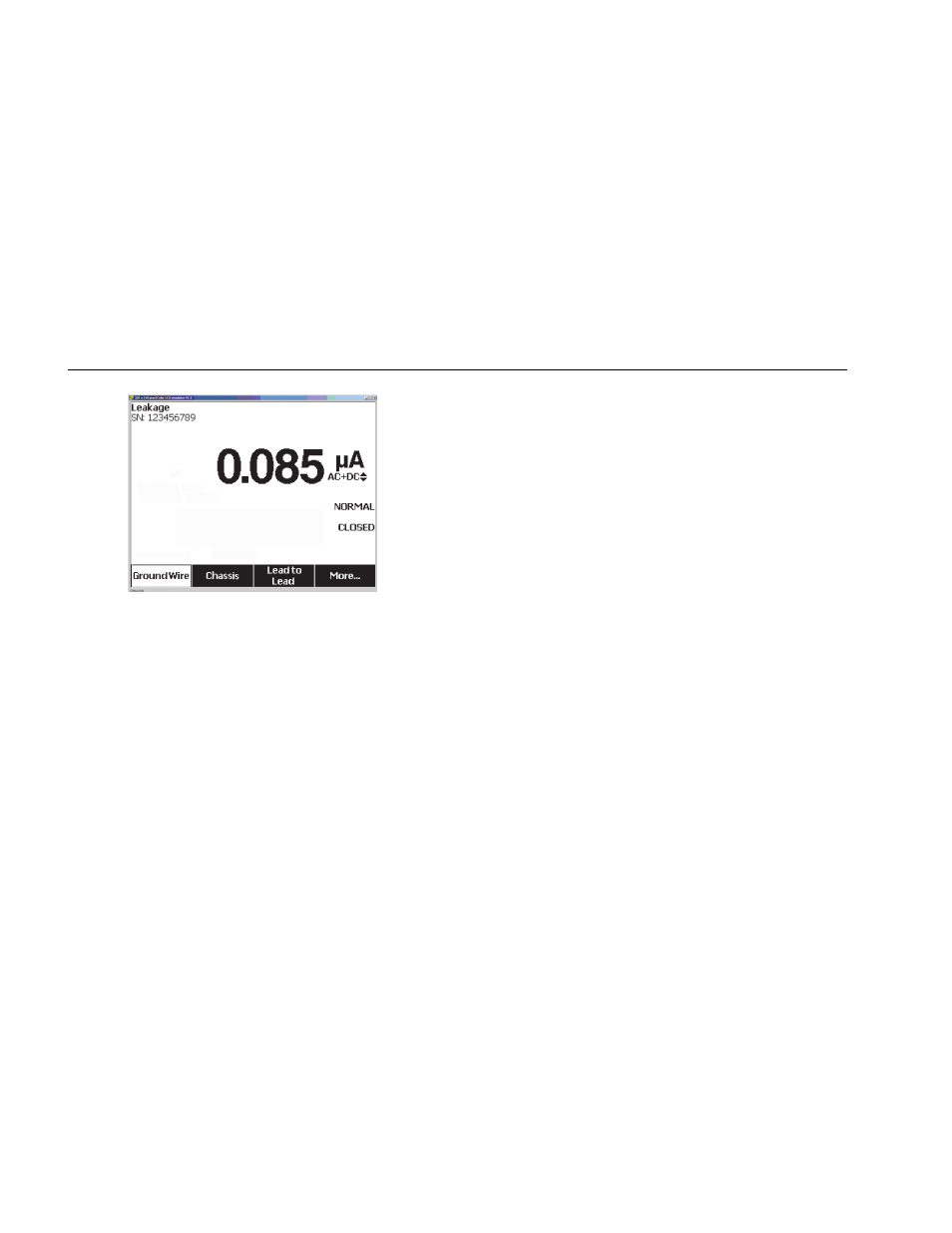

Abbildung 18. Ableitstrom-Hauptmenü
Hinweis
Abbildung zeigt das Ableitstrom-Hauptmenü,
wenn AAMI als Standard ausgewählt ist.
Alle Ableitströme, außer Leitungsisolierung (Hauptleitung
zu Anwendungsteilen), werden als AC+DC, Nur AC oder
Nur DC angezeigt. Das anfängliche Ergebnis wird als dem
ausgewählten Standard entsprechender Parameter
angezeigt. Um den angezeigten Parameter zu ändern, 
oder  drücken. Während der Durchführung von
Ableitstromtests wird die aktuell verwendete
Messmethode rechts vom Stromstärkemesswert
angezeigt.
Messen von Erdableitungsstrom
Hinweis
Der Erdableitstromtest ist für AAMI und 60601,
nicht aber für IEC 62353 verfügbar.
Um den Strom zu messen, der durch den
Schutzerdungskreis des DUT fließt, im Ableitstrom-
Hauptmenü (abhängig vom Standard) den Softkey
Ground Wire
(Erdung) drücken. Abbildung zeigt die
elektrischen Verbindungen zwischen dem Tester und dem
DUT während eines Erdableitstromtests.
Im Rahmen des Erdableitstromtests kann eine Reihe von
Kombinationsmessungen durchgeführt werden. Drücken
von  schaltet die Polarität der angelegten
Hauptleitungsspannung zum Testanschluss des Testers
zwischen Normal, Off, Reverse und Off (Normal, Aus,
Umgekehrt, Aus) um. Drücken von  öffnet und
schließt die neutrale Verbindung zum Testanschluss des
Testers. Die Testanschlusserde muss nicht geöffnet
werden, da dies während der Messung intern erfolgt.
