ESA612
Bedienungshandbuch
18
So wird ein Erdungstest durchgeführt:
1. Sicherstellen, dass das Netzkabel des DUT am
Testanschluss des Testers eingesteckt ist.
2.  drücken, um das Widerstandsfunktionsmenü
einzublenden.
3. Ein Ende einer Messleitung an die Buchse V/ Ω /A
anschließen (siehe Abbildung ).
4. Bei Verwendung eines Zusatz-Messfühlers, diesen
an das andere Ende der Testleitung anschließen und
die Spitze des Messfühlers in die
∅
/Null -
Anschlussbuchse einstecken. Bei Verwendung einer
Zusatz-Alligatorklemme, diese an das andere Ende
der Testleitung anschließen, den
Nullklemmenadapter in die
∅
/Null -Anschlussbuchse
einstecken und die Alligatorklemme an den
Nullklemmenadapter anklemmen.
5. Das andere Ende der Testleitung mit dem ∅
/Null -
Anschluss verbinden.

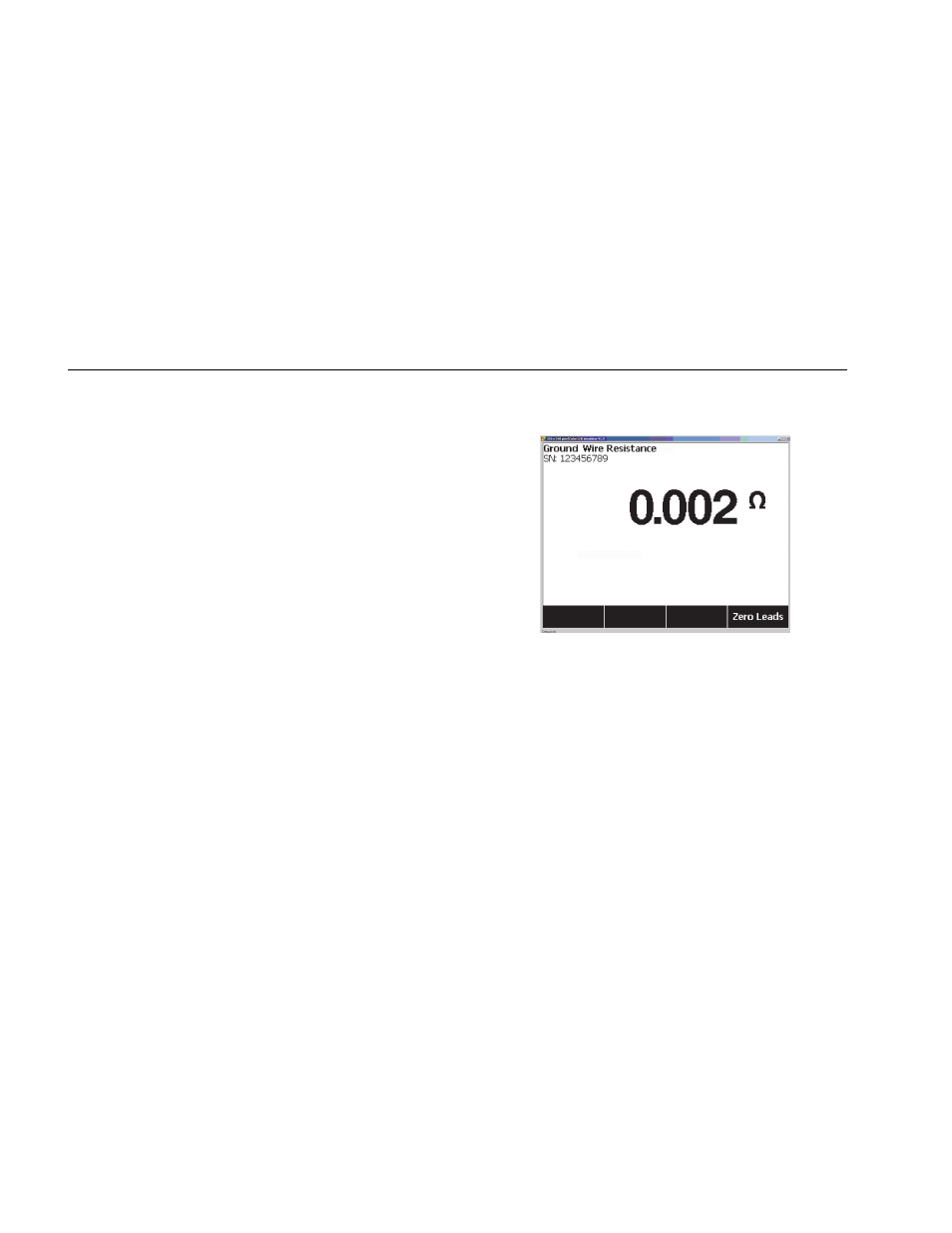

6. Den Softkey Zero Leads (Leitungen nullstellen)
drücken. Der Tester stellt die Messung Null, um den
Messleitungswiderstand auszugleichen.
7. Die Testleitung, die vom ∅
/Null -Anschluss kommt,
mit dem Gehäuse des zu testenden Geräts
verbinden.
8. Der gemessene Widerstand wird angezeigt,
nachdem die DUT-Verbindung/en hergestellt ist/sind,
siehe Abbildung .
Abbildung 9. DUT-Erdwiderstandsmessung
 Warnung
Um Stromschläge zu vermeiden, den
Nullklemmenadapter aus der
∅ /Null -
Anschlussbuchse entfernen, nachdem ein
Testleitungs-Nullpunkt durchgeführt wurde.
Die
∅ /Null -Anschlussbuchse wird zu einem
möglichen Risiko unter einigen
Testbedingungen.
