Anschließen des zu testenden Geräts an das Produkt
11
Das Produkt ist zum Betrieb ab einer einphasigen,
geerdeten Stromversorgung gedacht. Er ist nicht für
Doppel-, Spaltphasen- oder Dreiphasen-
Stromkonfigurationen gedacht. Er kann mit einem
beliebigen, einphasigen Stromversorgungssystem
verwendet werden, das die korrekte Spannung bereitstellt
und geerdet oder galvanisch getrennt ist.
Für den Anschluss an das lokale Stromversorgungsnetz
das passende Netzkabel verwenden. Die Spannung mit
darf die Nennspannung oder Nennleistung des Produkts
nicht überschreiten. Das Netzkabel zuerst an den
Netzeingangsanschluss des Produkts anschließen, dann
an die Netzsteckdose.
Anschließen des zu testenden Geräts an
das Produkt
Für eine vollständige Prüfung der elektrischen Sicherheit
kann das zu testende Gerät (DUT) auf verschiedene
Weise angeschlossen werden. Abbildung zeigt ein DUT,
das an Testanschluss und Anwendungsteileklemmen
angeschlossen ist, sowie eine separate Verbindung zum
Gehäuse oder zur Schutzerde des DUTs.
Einschalten des Produkts
Hinweis
Um sicherzugehen, dass die
Hochspannungsanzeige funktioniert, beim
Einschalten auf ein Aufleuchten der Anzeige
achten.
Den Netzschalter auf der linken Seite drücken, so dass
die „I“-Seite des Wechselstrom-Netzschalters
niedergedrückt ist. Das Produkt führt eine Reihe von
Selbsttests durch und zeigt dann die in Abbildung
gezeigte Meldung an, wenn der Selbsttest erfolgreich
abgeschlossen wurde.

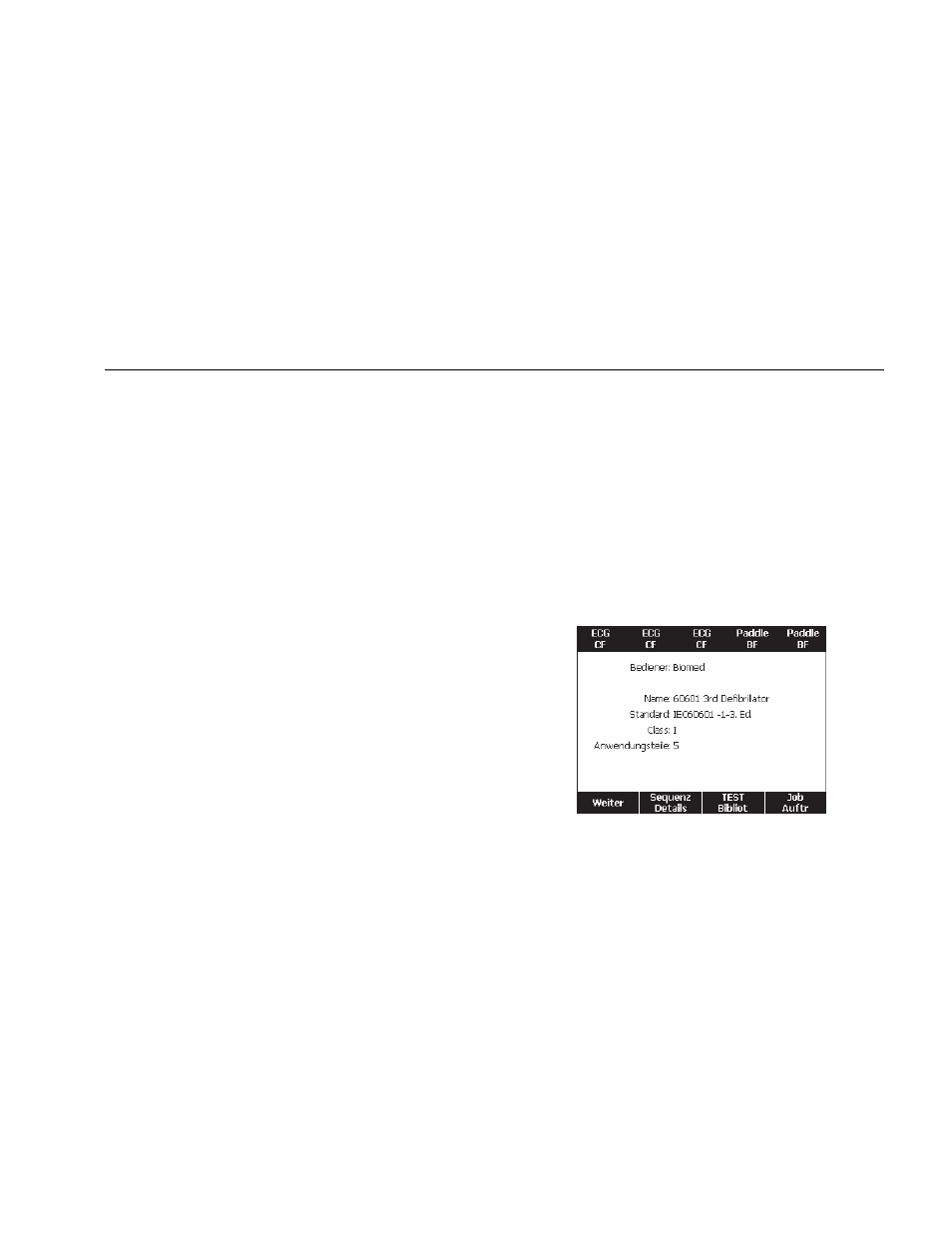

Abbildung 4. Produkt betriebsbereit
