ESA615
Bedienungshandbuch
60
Strom messen
Das Produkt misst DC-, AC- und AC+DC-Ströme bis
maximal 10 mA. Ausführen einer Strommessung:
1. Im Punkt-zu-Punkt-Funktionsmenü den Softkey
Abl.strom drücken.
2.  oder  drücken, um den Messmodus „Nur AC“,
„Nur DC“ oder „AC+DC“ einzustellen.
3. Die Messleitungen in die ROTEN (V/ Ω /A ) und
SCHWARZEN Buchsen einstecken.
4. Die Prüfspitzen an die zwei Punkte anlegen, an
denen der unbekannte Strom vermutlich auftritt, und
dann den Messwert auf der Anzeige des Testers
ablesen.
Simulieren von EKG-Wellenformen
Das Produkt kann verschiedene Wellenformen an den
Anschlussklemmen für Anwendungsteile ausgeben. Mit
diesen Signalen können die Leistungseigenschaften von
EKG-Monitoren und EKG-Schreibern gemessen werden.
Für die Verbindungen zwischen dem Produkt und einem
EKG-Monitor siehe Abbildung . Bei Monitoren mit
Schnappanschlüssen den BJ2ECG-Adapter in die
Anschlüsse oben am Produkt einstecken und die Monitor-
Leitungen mit den Schnappanschlüssen am Adapter
verbinden.
Hinweis
Wenn der EKG-Monitor Bananenstecker anstelle
von Schnappanschlüssen aufweist, den
Universal-Adapter Schnappanschluss-zu-
Bananenanschluss zum Anschließen des
Produkts verwenden.
Um das in Abbildung gezeigte EKG-Wellensimulations-
Menü aufzurufen,  drücken. In diesem Menü können
eine Reihe von Wellenformen über F1 eingestellt werden;
die Rate oder Frequenz der Wellenform wird über F2
einstellt.

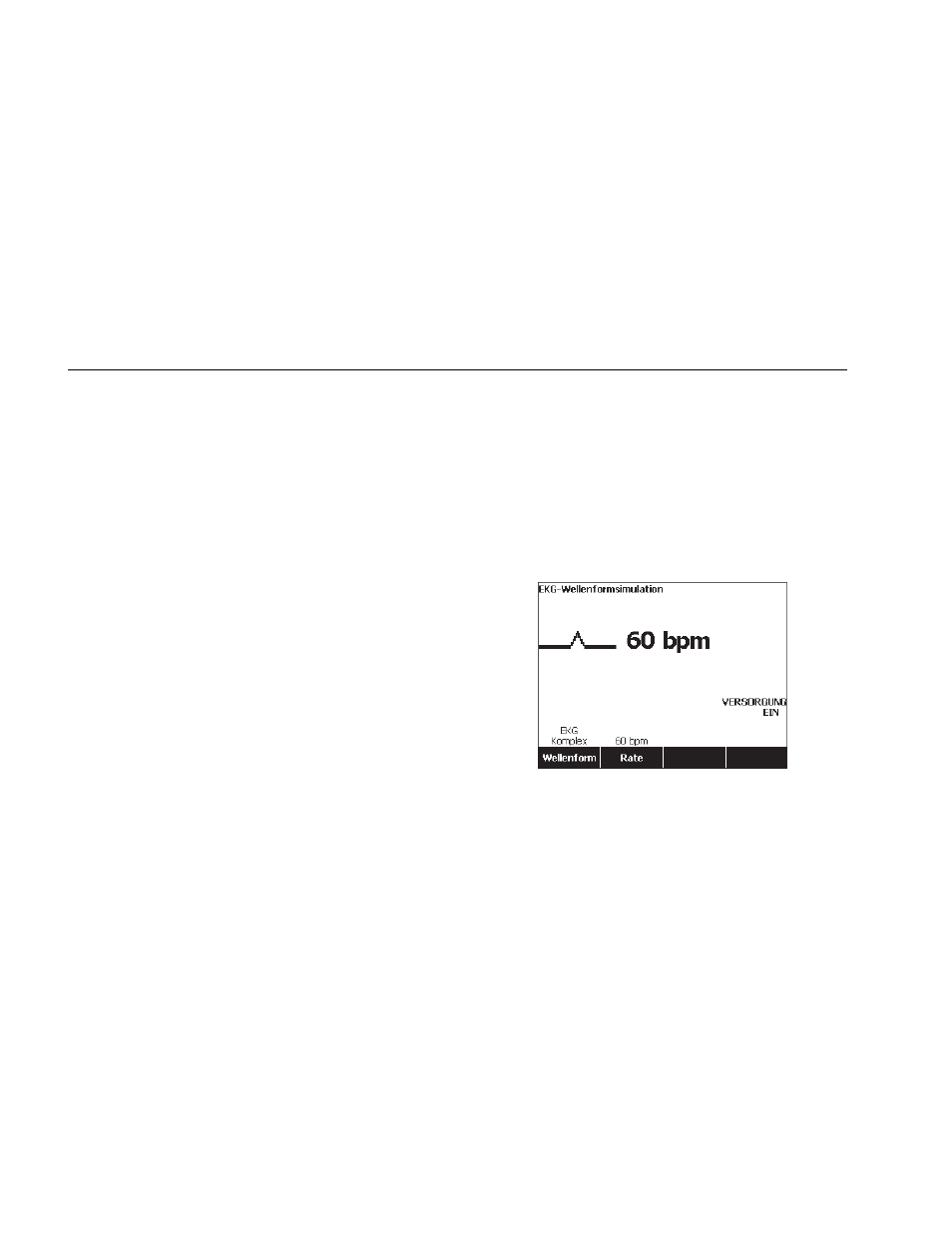

Abbildung 35. EKG-Wellensimulations-Menü
Zur Ausgabe der vordefinierten Wellenformen den Softkey
Wellenform drücken. Ein Listenfeld mit  erscheint über
der Softkey-Beschriftung.  oder  verwenden, um die
verschiedenen Wellenformen durchzugehen.
