ESA615
Bedienungshandbuch
14

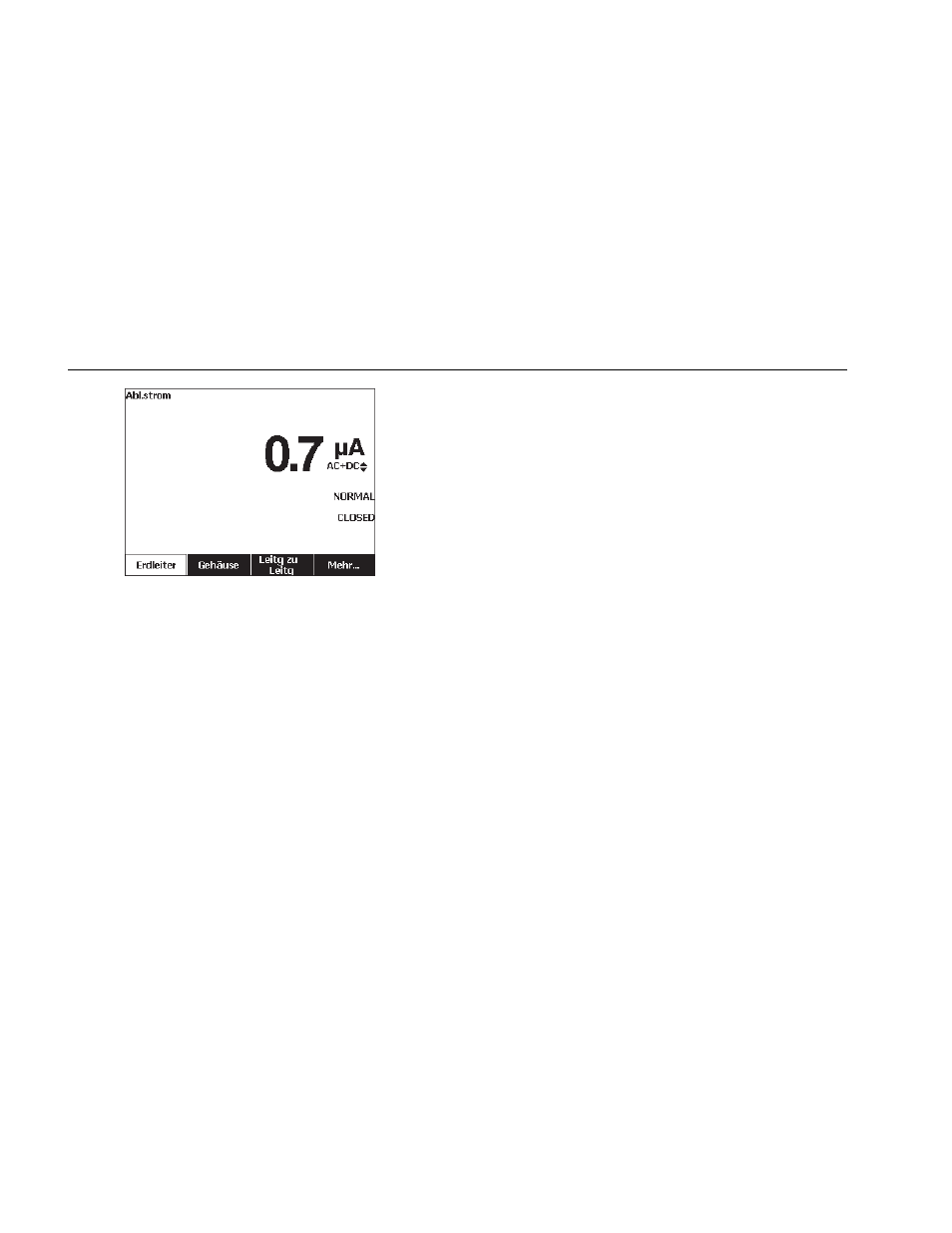

Abbildung 6. Ableitstrom-Menü
Die drei Tasten am rechten Rand der Anzeige
() steuern die Verdrahtung des
Testanschlusses des Produkts für bestimmte elektrische
Tests. Der aktuelle Zustand dieser Tasten wird am
rechten Rand der Anzeige stets angezeigt, wenn diese
Bedienelemente aktiviert sind.
Abbildung 5 zeigt, dass für die Polarität Normal,
Umgekehrt und Aus gewählt werden kann. Der
Neutralleiter kann auch auf geschlossen oder offen
eingestellt werden. Der Zustand der Erdung wird nicht
angezeigt, was bedeutet, dass er nicht verändert werden
kann. Die Verbindung zur Erde wird intern geöffnet,
während das Produkt diesen Test ausführt.
Anschließen eines PCs an das Produkt
Anschließen des Produkts an einen PC:
Einen USB-Port Ihres PCs oder Laptops mit dem Mini-
USB-Port am Produkt verbinden.
Oder:
Einen XStick Drahtlos-USB-Dongle in den USB-Port Ihres
PCs stecken. Die verfügbaren Wireless-Produkte werden
mit Seriennummer angezeigt. Die Verbindung zu einem
Einzelprodukt herstellen. Siehe Abbildung 7.
