+ LEITUNG
SAUSWAHL
RELAIS*
- LEITUNG
SAUSWAHL
RELAIS*
LEITENDES TEIL
DUT_PE
PE
PE
L2
DUT_L2
DUT_L1
NETZ
L1
ERDE
L2
NETZ ZU
REV
POL
FE
ZU TESTENDES GERÄT
ANWEND.-TEIL
MD
RELAIS FÜR
LEITUNGS-GND-
AUSWAHL*
(NUR FERNSTEUERUNG)
*Nicht ausgewählte Leitungen sind offen.
gty30.eps

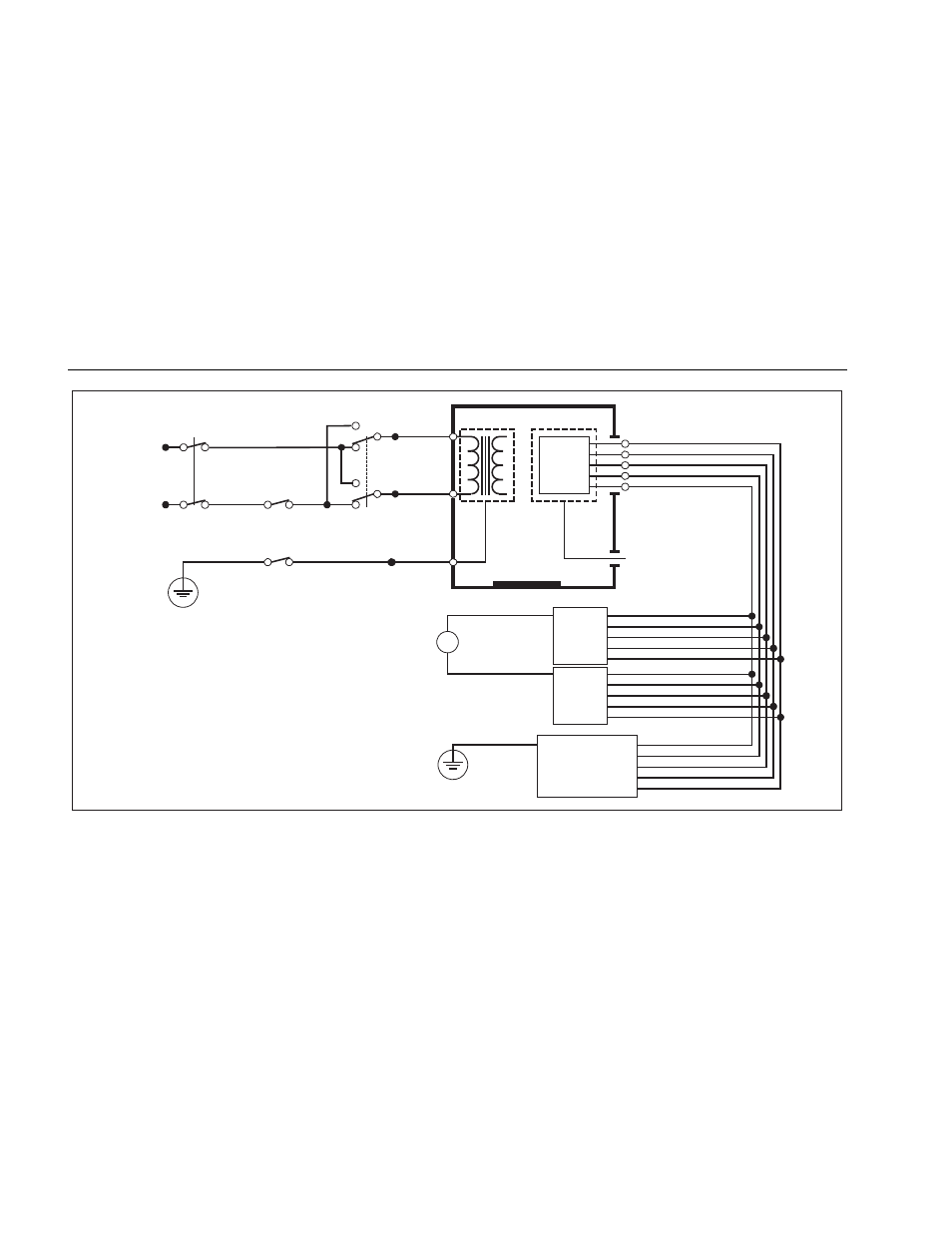

Abbildung 25. Patienten-Aux-Ableitstromtest - Schaltbild
