LEITENDES TEIL
DUT_PE
ANWEND.-TEIL
PE
L2
DUT_L2
DUT_L1
NETZ
L1
L2
REV
POL
NETZ AN
MD FE
ZU TESTENDES GERÄT
ANWEND.-TEIL
faz27.eps

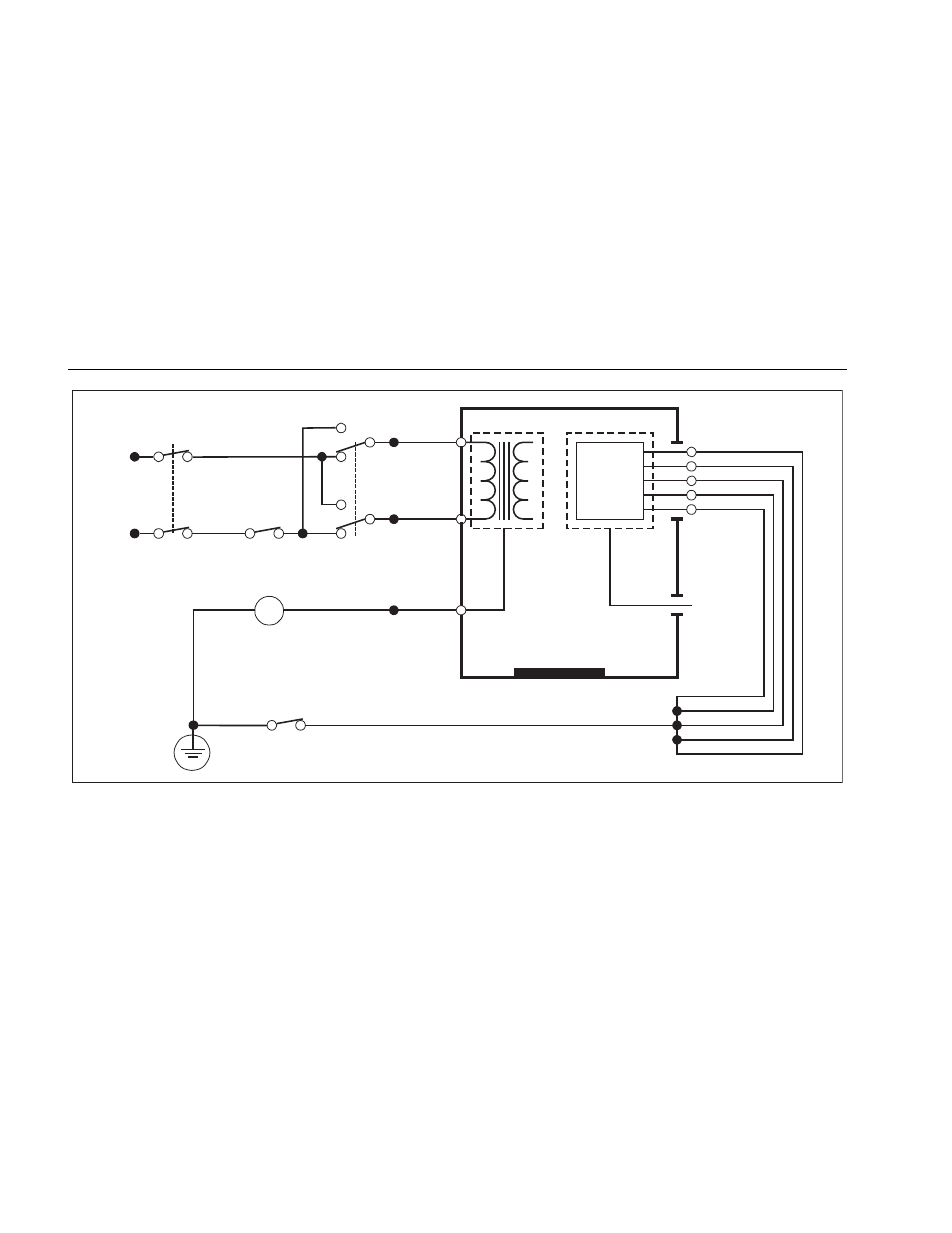

Abbildung 21. Erdableitstromtest - Schema
Hinweis
Erdableitstrom: das gleiche Schaltbild, jedoch ohne den Schalter für die Anwendungsteile
